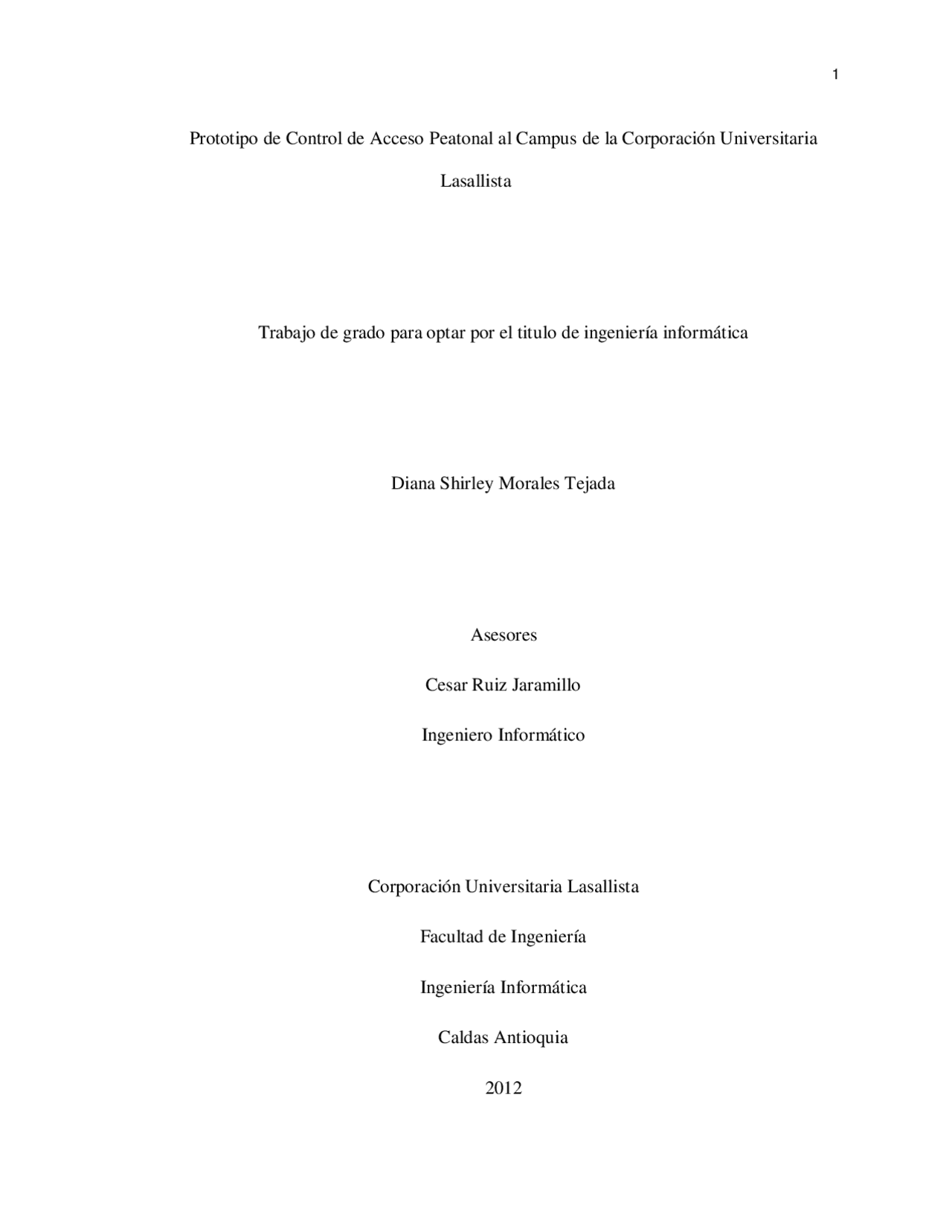

Prototipo de Control de Acceso Peatonal al Campus de la Corporación Universitaria
Lasallista
Trabajo de grado para optar por el titulo de ingeniería informática
Diana Shirley Morales Tejada
Asesores
Cesar Ruiz Jaramillo
Ingeniero Informático
Corporación Universitaria Lasallista
Facultad de Ingeniería
Ingeniería Informática
Caldas Antioquia
Tabla de contenido
- Índice de Figuras
- Índice de Tablas
- Glosario
- Resumen
- Justificación
- Objetivos
- Objetivo General
- Objetivos Específicos
- Marco Teórico
- Código de Barras...................................................................................................................
- Tarjetas Magnéticas...............................................................................................................
- Sistemas Biométricos
- Tecnología RFID...................................................................................................................
- Componentes Hardware.....................................................................................................
- Componentes Software
- Transponder, Tag O Etiquetas
- Etiquetas Pasivas
- Etiquetas Activas...................................................................................................................
- Etiquetas Semi-Pasivas..........................................................................................................
- Lector RFID
- Antena
- Rfid Middleware
- Aplicación del computador
- Caracterización de un sistema RFID
- Ventajas de la identificación por radiofrecuencia
- Ejemplo de sistemas basados en tecnología RFID
- TIP (Tarjeta Integrada Personal)
- Metodología
- Lasallista. Análisis y Diseño para el prototipo de control de acceso a la Corporación Universitaria - Modelo de dominio............................................................................................................ - Cómo se desea el funcionamiento - Análisis y diseño del Software - Diagrama Modelo De Dominio.............................................................................................. - Diagrama caso de uso SCA - Descripción casos de uso - Administrar Tarjeta - Administrar Persona - Consultar Información de acceso - Validar Acceso
- Diagramas de secuencia del sistema (DSS)
- Administrar Tarjeta
- Administrar persona
- Consultar Accesos
- Validar Acceso
- Diagramas de colaboración....................................................................................................
- Crear Persona
- Actualizar Persona
- Eliminar Persona
- Crear Tarjeta
- Actualizar Tarjeta
- Eliminar Tarjeta
- Consultar Acceso...............................................................................................................
- Validar Acceso
- Detalles de la metodología Utilizada en el análisis para el desarrollo del sistema
- Componentes de Hardware
- Componentes Software..........................................................................................................
- Software de administración................................................................................................
- Software de validación y registro de acceso.
- Software Recolector de Datos
- Resultados
- ¿Qué sugerencias nos pueden aportar al sistema?
- Conclusiones
- Recomendaciones
- Bibliografía................................................................................................................................
- Figura 1 Tecnología Código de Barras....................................................................................... Índice de Figuras
- Figura 2 Tecnología de Identificación por Banda Magnética
- Figura 3 Tecnología Biométrica
- Figura 4 Tarjetas MIFARE PVC
- Figura 5 Lector USB TCR-
- Figura 6 Antena RFID
- Figura 7 Comunicación entre componentes de un sistema RFID
- Figura 8 Descripción Prototipo control de acceso
- Figura 9 Diagrama Modelo de Dominio
- Figura 10 Diagrama Casos de uso..............................................................................................
- Figura 11 Diagrama de Secuencia Administrar Tarjeta
- Figura 12 Diagrama de Secuencia Administrar Persona
- Figura 13 Diagrama de Secuencias Consultar Acceso
- Figura 14 Diagrama de Secuencia Validar Acceso
- Figura 15 Diagrama de Colaboración Crear Persona
- Figura 16 Diagrama de Colaboración Actualizar Persona
- Figura 17 Diagrama de Secuencia Eliminar Persona
- Figura 18 Diagrama de Colaboración Crear Tarjeta
- Figura 19 Actualizar Tarjeta Diagrama de Colaboración
- Figura 20 Diagrama de Colaboración Eliminar Tarjeta
- Figura 21 Diagrama de Colaboración Consultar Acceso
- Figura 22 Diagrama de Colaboración Validar Acceso
- Figura 23 Funcionamiento Sistema Control de Acceso
- Figura 24 Administración de Personas
- Figura 25 Administración de Tarjetas
- Figura 26 Reporte de Accesos
- Figura 27 Aplicación de Escritorio (Acceso Autorizado)
- Figura 28 Aplicación de Escritorio (Acceso No Autorizado)
- Figura 29 Registro Acceso Visitantes
- Figura 30 Muestra para la ejecución de las pruebas....................................................................
- Figura 31 Cantidad de accesos por persona
- Figura 32 Estadísticas de ingresos entre empleados y visitantes.
- Figura 33 Registro de visitantes.
Índice de Tablas
Tabla 1 Descripción Frecuencias RFDI ..................................................................................... 31 Tabla 2 Tabla comparativo entre tecnologías de control de acceso ............................................. 34
Glosario
RFID: Identificación por tecnología de Radio Frecuencia.
Lector : Son los responsables de la lectura de las etiquetas RFID en un rango de acción
determinado, y de la comunicación con el sistema que controla el proceso.
Tag o etiqueta: Representa el dispositivo que contiene los datos en un sistema RFID,
normalmente consiste en un elemento acoplador y un microchip electrónico; este solo se activa
cuando hay una señal de radio frecuencia enviada por un lector dentro de una zona de interacción
entre los componentes.
SCA: Sistema para el control de Acceso.
Resumen
Para la Corporación Universitaria Lasallista se hace necesario tener un sistema que
controle de forma precisa y automática el ingreso de cualquier persona o vehículo, y el acceso a
diferentes puntos de la misma como laboratorios, aulas, salas de informática, sala de profesores,
biblioteca, etc. El sistema propuesto tiene en cuenta el rango de pertenencia de la persona que
ingresa al plantel (administrativo, servicios, alumnos, profesores, visitantes), permitiendo un
mayor nivel de la seguridad al interior del campus y propendiendo la agilidad en determinados
procesos. Para dar solución a esta necesidad, se propone utilizar la tecnología llamada RFID
(identificación por radio frecuencia) que permite dar control a gran variedad de aplicaciones
como el ingreso a establecimientos, inventarios automáticos, verificación de calidad de
productos, entre otras.
Lo que se pretende entonces es desarrollar un prototipo que pueda ser utilizado por la
Corporación Universitaria Lasallista para el control de acceso en diferentes áreas del campus
universitario inicial y prioritariamente en el acceso a la Corporación.
Para lograr este fin, se ha implementado un prototipo basado en tecnología RFID, la cual
permite que el control de acceso a la Corporación sea más eficiente, rápido y confiable
permitiendo que la seguridad dentro del campus se refuerce para lograr una seguridad más
confiable por parte de las personas que hacen parte de ella.
La solución está compuesta por 3 módulos:
Un software de administración de usuarios, administración de tarjetas y
consulta de acceso.
Summary
For the University Corporation Lasallista it becomes necessary to have a system
that controls of precise and automatic form the revenue of any person or vehicle, and the
access to different points of the same one as laboratories, classrooms, rooms of computer
science, teachers' room, library, etc. The proposed system bears in mind the range of
belonging of the person who enters to the nursery (administrative officer, services, pupils,
teachers, and visitors), allowing a major level of the safety the interior of the campus and
tending the agility in certain processes. To give solution to this need, it proposes to use
the technology called RFID (identification for radio frequency) that allows to give control
for great variety of applications as the revenue to establishments, automatic inventories,
quality check of products, between others. What is claimed then is to develop a prototype
that could be used by the University Corporation Lasallista for the control of access in
different areas of the university initial campus and as a priority in the access to the
Corporation.
To achieve this end, there has been implemented a prototype based on technology
RFID, which allows that the control of access to the Corporation should be more
efficient, rapid and reliable allowing that the safety inside the campus should be
reinforced to achieve a more reliable safety on the part of the persons who do part of she.
The solution is composed by 3 modules:
Software of users' administration, administration of cards and
consultation of access.
Software of users' validations and record of accesses.
Software recollection of information of the tag.
Keywords: Prototype, Control, Access, RFID, Security.
Justificación
Actualmente en la Corporación Universitaria Lasallista la seguridad está a cargo de una
empresa de vigilancia privada, que cumple a cabalidad su función y que como otros procesos,
este necesita de ayudas adicionales para logar la perfección en su desarrollo y es por eso que hoy
se trabaja en un proyecto de investigación orientado en el apoyo a la seguridad de la
Corporación y así mejorar el sistema y garantizar mayor confianza en cuanto a seguridad a toda
la comunidad que hace parte de la Institución.
Objetivos
Objetivo General
Implementar un prototipo, basado en tecnología de identificación por radiofrecuencia,
para el control de acceso en la Corporación Universitaria Lasallista.
Objetivos Específicos
Definir los requerimientos para la implementación de un sistema automático de
control de acceso en la Corporación.
Comparar los diferentes sistemas de control de acceso disponibles en el mercado
evidenciando porqué el basado en RFID es el más apropiado para su implantación en la
Corporación.
Implantar, mediante un prototipo funcional, un sistema de control de acceso
basado en la tecnología RFID para la Corporación Universitaria Lasallista
Diseñar una interfaz que permita la integración del SCA con otros sistemas de la
Corporación.
computador.
2
La principal ventaja del código de barras es que su implementación es muy barata pues la
creación de códigos no es muy compleja y es de fácil aplicación a las tarjetas que contendrán los
códigos. Sus desventajas son de gran variedad, pero las que más priman son: la vulnerabilidad a
falsificaciones y los problemas en las lecturas cuando la superficie se encuentra sucia, borrosa o
manchada. Estas razones pueden ser incluso significativas para descartar esta tecnología en
sistemas de control de acceso.
Figura 1 Tecnología Código de Barras
Fuente: I http://2.bp.blogspot.com
2 El código de barras consiste en un sistema de codificación creado a través de
series de líneas y espacios paralelos de distinto grosor. Generalmente se utiliza como sistema de
control ya que facilita la actividad comercial del fabricante y del distribuidor, por lo que no
ofrece información al consumidor, si no datos de operaciones aplicados a identificar productos,
llevar control de inventarios, carga y descarga de mercancías, disminuir tiempos de atención en
ventas.
Tarjetas Magnéticas
Son tarjetas que contienen una banda magnética que posee un código que permite
identificarse rápidamente. Este sistema utiliza señales electromagnéticas para registrar y
codificar la información. Una de las aplicaciones más comunes de esta tecnología son las tarjetas
de crédito.
Las tarjetas magnéticas poseen una alta difusión y popularidad, además son de bajo costo.
Sin embargo, su uso continuo las deteriora físicamente debido a la fricción en el momento de la
lectura; también si la tarjeta es acercada a una fuente electromagnética, relativamente fuerte, la
información contenida en ella puede ser modificada, con lo cual pierde su utilidad.(Green, 2007)
Figura 2 Tecnología de Identificación por Banda Magnética
Fuente: II http://www.kimaldi.com
