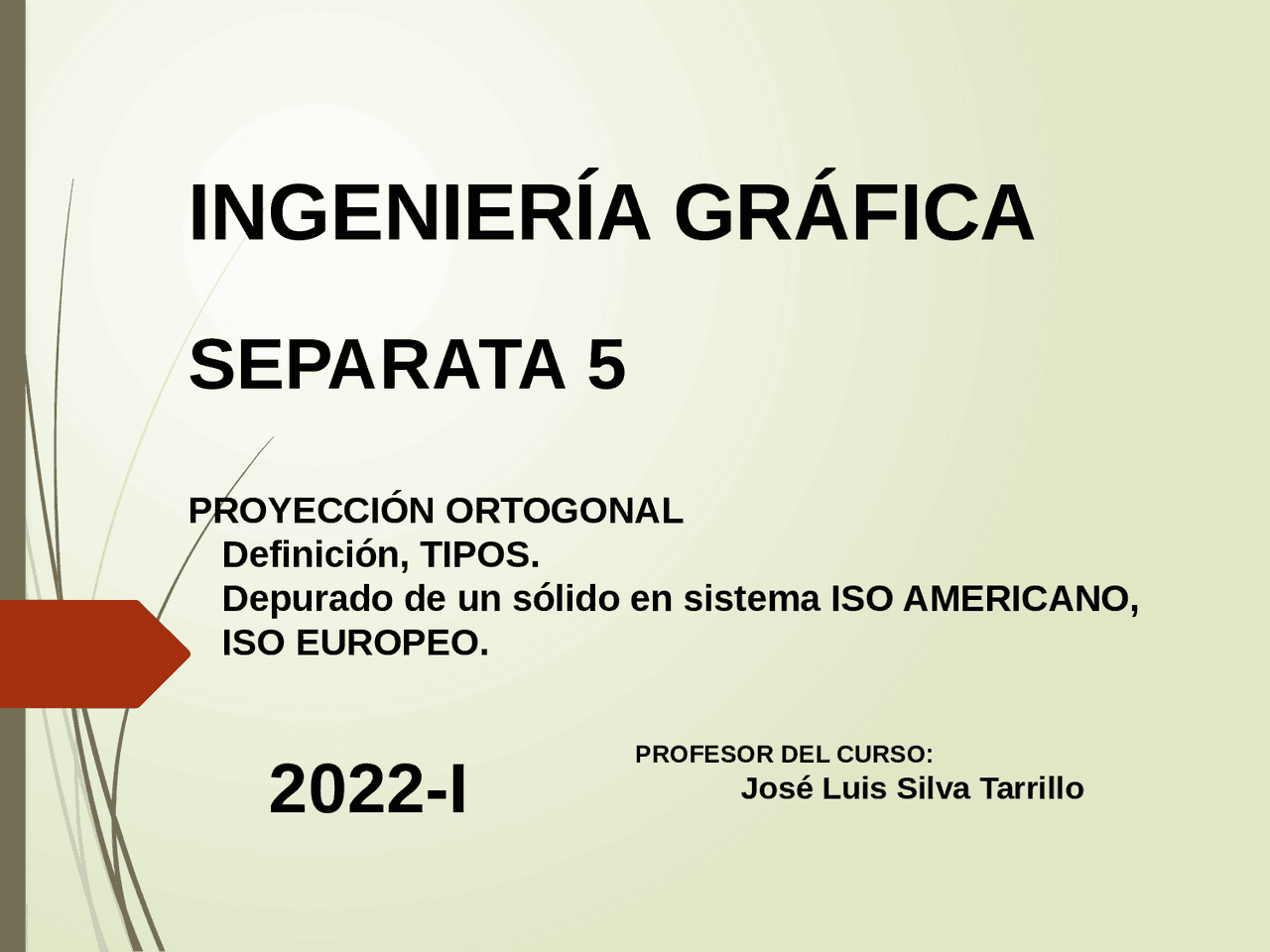

INGENIERÍA GRÁFICA
SEPARATA 5
PROYECCIÓN ORTOGONAL
Definición, TIPOS.
Depurado de un sólido en sistema ISO AMERICANO,
ISO EUROPEO.
PROFESOR DEL CURSO:
José Luis Silva Tarrillo
2022-I
La proyección ortogonal del segmento AB sobre la recta L es el segmento PQ. PROYECCIONES ORTOGONALES Es aquella cuyas rectas proyectantes son perpendiculares al plano de proyección (o a la recta de proyección ).
CLASIFICACIÓN DE LAS PROYECCIONES
TIPOS DE SISTEMAS DE PROYECCIÓN CUADRANTES POSICION DEL OBSERVADOR (^) ISO AMERICANO (^) ISO EUROPEO
VISTAS DE UN OBJETO FRONTAL o ALZADA VISTAS PRINCIPALES HORIZONTAL o SUPERIOR PERFIL frontal superior izquierdo derecho posterior ISO AMERICANO (^) ISO EUROPEO inferior
Depurado de un solido es la representación de las vistas de un sólido en un solo plano. El depurado se forma abatiendo los planos de proyección y alineándolos con el plano frontal, de esta forma se visualizan los planos en un solo plano. DEPURADO DE SÓLIDOS
DISTRIBUCIÓN DE LAS VISTAS SISTEMA ISO AMERICANO VISTAS PRINCIPALES SISTEMA ISO AMERICANO
DISTRIBUCIÓN DE LAS VISTAS SISTEMA ISO EUROPEO VISTAS PRINCIPALES SISTEMA ISO EUROPEO
VISTAS PRINCIPALES SISTEMA ISO AMERICANO E ISO EUROPEO ISO EUROPEO
ISO AMERICANO
DESARROLLAR LAS VISTAS EN EL SISTEMA ISO EUROPEO E ISO AMERICANO
