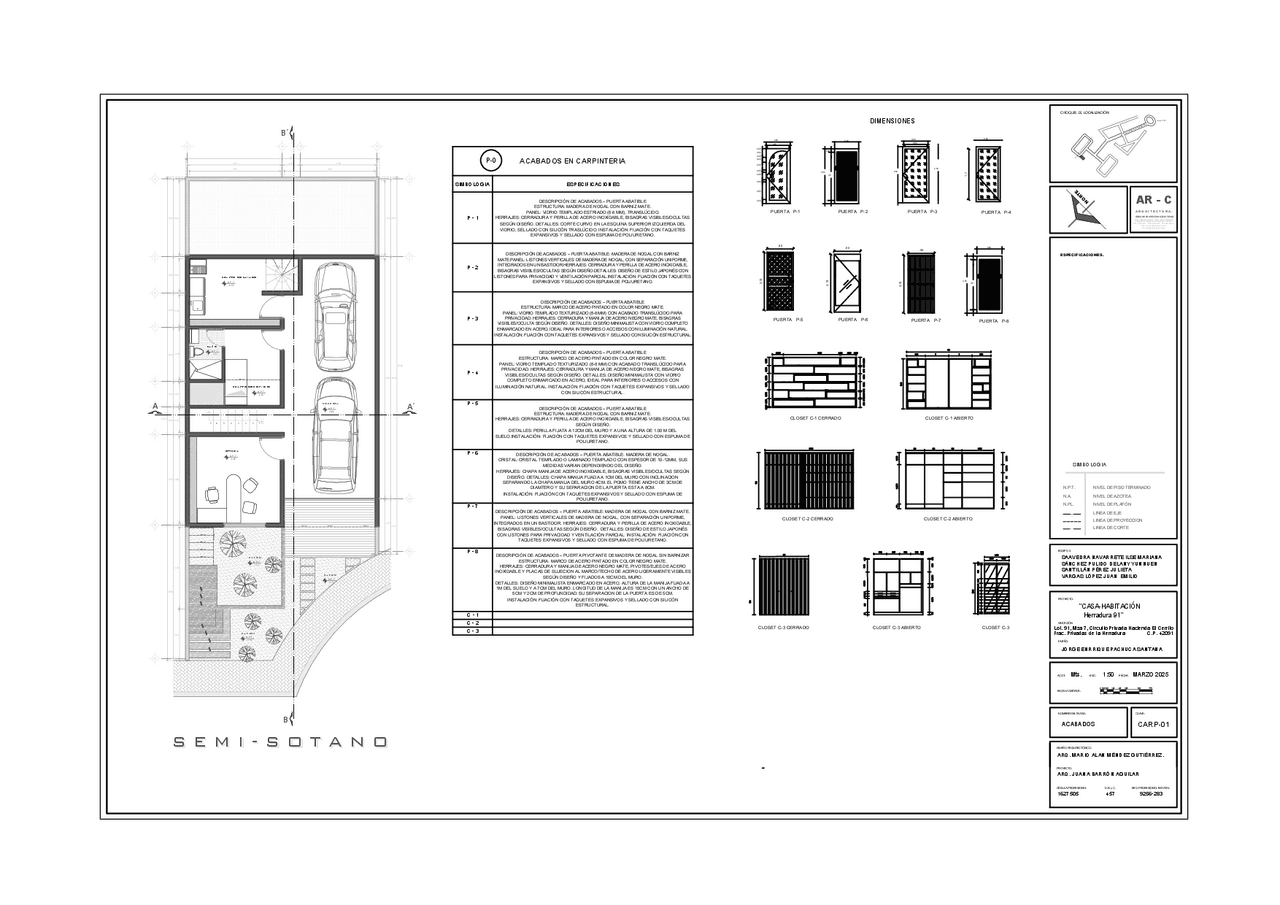

ACABADOS EN CARPINTERIA
SIMBOLOGIA ESPECIFICACIONES
P - 1
DESCRIPCIÓN DE ACABADOS – PUERTA ABATIBLE
ESTRUCTURA: MADERA DE NOGAL CON BARNIZ MATE.
PANEL: VIDRIO TEMPLADO ESTRIADO (6-8 MM), TRANSLÚCIDO.
HERRAJES: CERRADURA Y PERILLA DE ACERO INOXIDABLE, BISAGRAS VISIBLES/OCULTAS
SEGÚN DISEÑO. DETALLES: CORTE CURVO EN LA ESQUINA SUPERIOR IZQUIERDA DEL
VIDRIO, SELLADO CON SILICÓN TRASLÚCIDO. INSTALACIÓN: FIJACIÓN CON TAQUETES
EXPANSIVOS Y SELLADO CON ESPUMA DE POLIURETANO.
P - 2
DESCRIPCIÓN DE ACABADOS – PUERTA ABATIBLE: MADERA DE NOGAL CON BARNIZ
MATE.PANEL: LISTONES VERTICALES DE MADERA DE NOGAL, CON SEPARACIÓN UNIFORME,
INTEGRADOS EN UN BASTIDOR.HERRAJES: CERRADURA Y PERILLA DE ACERO INOXIDABLE,
BISAGRAS VISIBLES/OCULTAS SEGÚN DISEÑO.DETALLES: DISEÑO DE ESTILO JAPONÉS CON
LISTONES PARA PRIVACIDAD Y VENTILACIÓN PARCIAL.INSTALACIÓN: FIJACIÓN CON TAQUETES
EXPANSIVOS Y SELLADO CON ESPUMA DE POLIURETANO.
P - 3
DESCRIPCIÓN DE ACABADOS – PUERTA ABATIBLE
ESTRUCTURA: MARCO DE ACERO PINTADO EN COLOR NEGRO MATE.
PANEL: VIDRIO TEMPLADO TEXTURIZADO (6-8 MM) CON ACABADO TRANSLÚCIDO PARA
PRIVACIDAD. HERRAJES: CERRADURA Y MANIJA DE ACERO NEGRO MATE, BISAGRAS
VISIBLES/OCULTA SEGÚN DISEÑO. DETALLES: DISEÑO MINIMALISTA CON VIDRIO COMPLETO
ENMARCADO EN ACERO, IDEAL PARA INTERIORES O ACCESOS CON ILUMINACIÓN NATURAL.
INSTALACIÓN: FIJACIÓN CON TAQUETES EXPANSIVOS Y SELLADO CON SILICÓN ESTRUCTURAL.
P - 4
DESCRIPCIÓN DE ACABADOS – PUERTA ABATIBLE
ESTRUCTURA: MARCO DE ACERO PINTADO EN COLOR NEGRO MATE.
PANEL: VIDRIO TEMPLADO TEXTURIZADO (6-8 MM) CON ACABADO TRANSLÚCIDO PARA
PRIVACIDAD. HERRAJES: CERRADURA Y MANIJA DE ACERO NEGRO MATE, BISAGRAS
VISIBLES/OCULTAS SEGÚN DISEÑO. DETALLES: DISEÑO MINIMALISTA CON VIDRIO
COMPLETO ENMARCADO EN ACERO, IDEAL PARA INTERIORES O ACCESOS CON
ILUMINACIÓN NATURAL. INSTALACIÓN: FIJACIÓN CON TAQUETES EXPANSIVOS Y SELLADO
CON SILICÓN ESTRUCTURAL.
P - 5
DESCRIPCIÓN DE ACABADOS – PUERTA ABATIBLE
ESTRUCTURA: MADERA DE NOGAL CON BARNIZ MATE.
HERRAJES: CERRADURA Y PERILLA DE ACERO INOXIDABLE, BISAGRAS VISIBLES/OCULTAS
SEGÚN DISEÑO.
DETALLES: PERILLA FIJATA A 12CM DEL MURO Y A UNA ALTURA DE 1.00 M DEL
SUELO.INSTALACIÓN: FIJACIÓN CON TAQUETES EXPANSIVOS Y SELLADO CON ESPUMA DE
POLIURETANO.
P - 6 DESCRIPCIÓN DE ACABADOS – PUERTA ABATIBLE: MADERA DE NOGAL.
CRISTAL: CRISTAL TEMPLADO O LAMINADO TEMPLADO CON ESPESOR DE 10-12MM, SUS
MEDIDAS VARIAN DEPENDIENDO DEL DISEÑO.
HERRAJES: CHAPA MANIJA DE ACERO INOXIDABLE, BISAGRAS VISIBLES/OCULTAS SEGÚN
DISEÑO. DETALLES: CHAPA MANIJA FIJADA A 1CM DEL MURO CON INCLINACION
SEPARANDO LA CHAPA MANIJA DEL MURO 4CM. EL POMO TIENE ANCHO DE 3CM DE
DIAMTERO Y SU SEPARACION DE LA PUERTA ESTA A 8CM.
INSTALACIÓN: FIJACIÓN CON TAQUETES EXPANSIVOS Y SELLADO CON ESPUMA DE
POLIURETANO.
P - 7 DESCRIPCIÓN DE ACABADOS – PUERTA ABATIBLE: MADERA DE NOGAL CON BARNIZ MATE.
PANEL: LISTONES VERTICALES DE MADERA DE NOGAL, CON SEPARACIÓN UNIFORME,
INTEGRADOS EN UN BASTIDOR. HERRAJES: CERRADURA Y PERILLA DE ACERO INOXIDABLE,
BISAGRAS VISIBLES/OCULTAS SEGÚN DISEÑO. DETALLES: DISEÑO DE ESTILO JAPONÉS
CON LISTONES PARA PRIVACIDAD Y VENTILACIÓN PARCIAL. INSTALACIÓN: FIJACIÓN CON
TAQUETES EXPANSIVOS Y SELLADO CON ESPUMA DE POLIURETANO.
P - 8 DESCRIPCIÓN DE ACABADOS – PUERTA PIVOTANTE DE MADERA DE NOGAL SIN BARNIZAR
ESTRUCTURA: MARCO DE ACERO PINTADO EN COLOR NEGRO MATE.
HERRAJES: CERRADURA Y MANIJA DE ACERO NEGRO MATE, PIVOTES/EJES DE ACERO
INOXIDABLE Y PLACAS DE SUJECION AL MARCO/TECHO DE ACERO LIGERAMENTE VISIBLES
SEGÚN DISEÑO Y FIJADOS A 10CM DEL MURO.
DETALLES: DISEÑO MINIMALISTA ENMARCADO EN ACERO, ALTURA DE LA MANIJA FIJADA A
1M DEL SUELO Y A 7CM DEL MURO. LONGITUD DE LA MANIJA ES 15CM CON UN ANCHO DE
5CM Y 2CM DE PROFUNDIDAD. SU SEPARACION DE LA PUERTA ES DE 5CM.
INSTALACIÓN: FIJACIÓN CON TAQUETES EXPANSIVOS Y SELLADO CON SILICÓN
ESTRUCTURAL.
C - 1
C - 2
C - 3
ACOT:
ESCALA GRÁFICA:
Mts.
PROYECTO:
"CASA-HABITACIÓN
NOMBRE DEL PLANO:
ACABADOS
DUEÑO:
JORGE ENRRIQUE PACHUCA SANTANA
CARP-01
CROQUIS DE LOCALIZACIÓN:
ESC: 1:50 FECHA: MARZO 2025
UBICACIÓN:
Lot. 91, Mza 7, Circuito Privada Hacienda El Cerrito
DISEÑO ARQUITECTÓNICO:
CLAVE:
ARQ. MARIO ALAN MÉNDEZ GUTIÉRREZ.
NORTE
AR - C
A R Q U I T E C T U R A .
ÁREA DE PROYECTOS EJECUTIVOS
BLV. PITAHAYAS 137, FRAC. HACIENDAS DE
PITAHAYAS, PACHUCA DE SOTO C-P-42082
771-124-64-84 771-204-85-23 771-210-26-51
Frac. Privadas de la Herradura C.P. 42091
Herradura 91"
Circuito Privada Hacienda El Cerrito
ACCESO PRIVADA LA HERRADURA
GLORIETA
ARQ. JUANA BARRÓN AGUILAR
PROYECTO:
1627505
CÉDULA PROFESIONAL
457
D.R. y C.
9256-283
REG. PROFESIONAL ESTATAL
VARGAS LÒPEZ JUAN EMILIO
EQUIPO 3:
SANTILLÀN PÈREZ JULIETA
SÀNCHEZ PULIDO DELANY YUNNUEN
SAAVEDRA NAVARRETE ILSE MARIANA
NIVEL DE PISO TERMINADO
LINEA DE EJE
LINEA DE PROYECCION
LINEA DE CORTE
N.P.T.
SIMBOLOGIA
NIVEL DE AZOTEAN.A.
NIVEL DE PLAFÓNN.PL.
ESPECIFICACIONES.
2,10
.90
2,10
.90 .90
2,10
0.30
2.10
1.5
0.90
0.30
0.35
0.30
0.10
0.35
0.20
0.80
0.10
2.10
1.5
0.90
0.22
0.30
0.05
0.05
0.70
0.90
0.30
PUERTA P-2
2.10
2.10
0.50
0.90 0.90
1.7
PUERTA P-3 PUERTA P-4
PUERTA P-1
DIMENSIONES
PUERTA P-6 PUERTA P-7 PUERTA P-8
PUERTA P-5
P-0
S E M I - S O T A N O
135 P= 18 cm
CUARTO DE LAVADO
-0.50
N.P.T.
CUARTO DE SERVICIO
-0.50
N.P.T.
BAÑO
-0.50
N.P.T.
COCHERA
-0.50
N.P.T.
OFICINA
-0.50
N.P.T.
24
SUBE
6H= 30 cm
7
JARDÍN
+0.00
N.P.T.
JARDÍN
+0.00
N.P.T.
JARDÍN
+1.20
N.P.T.
P= 17 cm
SUBE
1
3.23 3.08
20.00
3
5
10
12
15
17
7
11
1.35
2.11
0.97
1.02
3.60
3.40
1.30
2.13
1.50
1.43
2.24
1.04
1.14
3.75
5.53
A C D E
3.93 0.75 3.17
3.78 3.78
8.00
1
3
14
16
3.233.08
15.60
9.90
2.27
10.00
2.30
PROYECCIÓN
PROYECCIÓN
PROYECCIÓN PROYECCIÓNPROYECCIÓN
PROYECCIÓN
PROYECCIÓN
PROYECCIÓN
PROYECCIÓN
PROYECCIÓN
S E M I - S O T A N O
B´
B
AA´
CLOSET C-1 CERRADO
CLOSET C-2 CERRADO
CLOSET C-3 CERRADO
CLOSET C-1 ABIERTO
CLOSET C-2 ABIERTO
CLOSET C-3 ABIERTO CLOSET C-3
