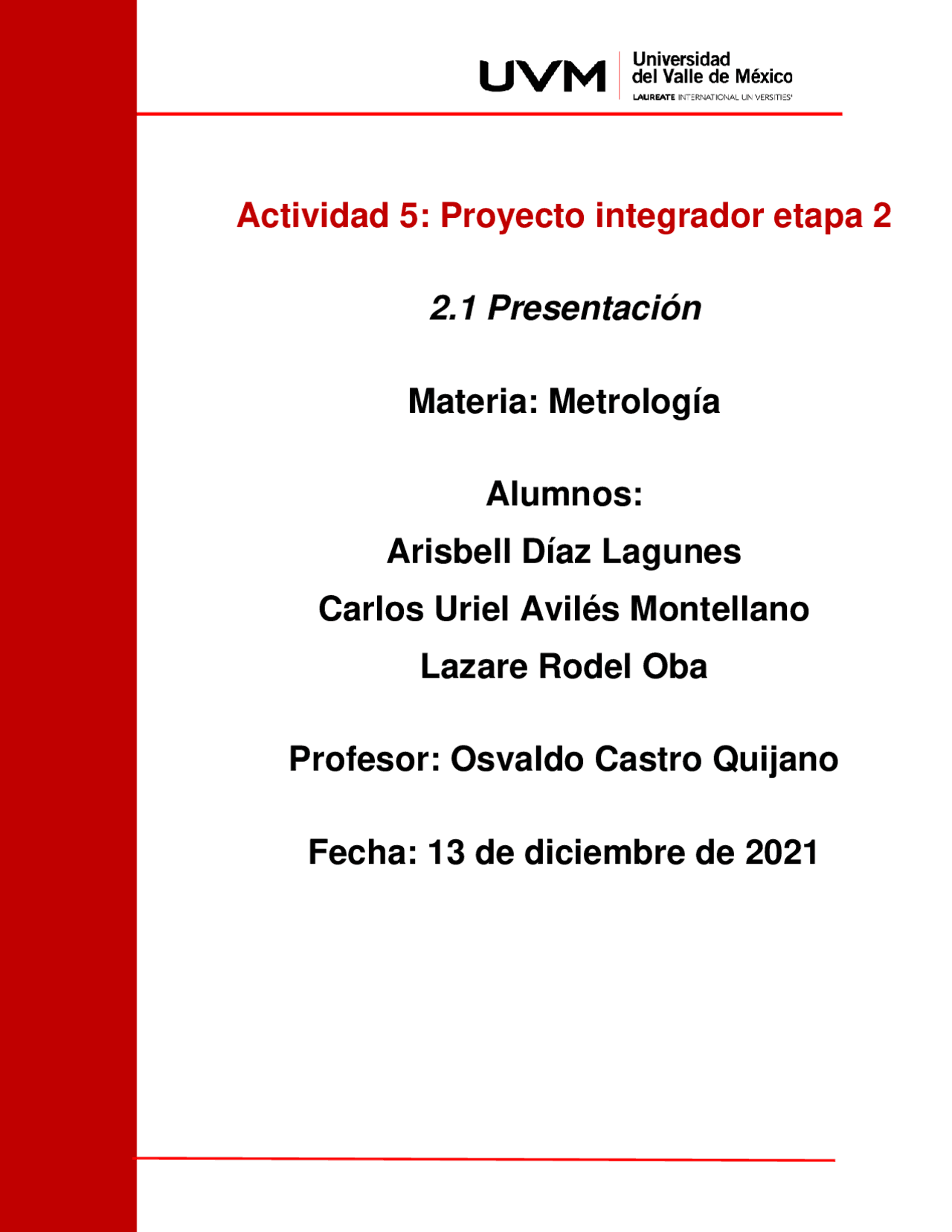

Actividad 5: Proyecto integrador etapa 2
2.1 Presentación
Materia: Metrología
Alumnos:
Arisbell Díaz Lagunes
Carlos Uriel Avilés Montellano
Lazare Rodel Oba
Profesor: Osvaldo Castro Quijano
Fecha: 13 de diciembre de 2021
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Proyecto Integrador Etapa 2: Demostración del Cumplimiento de Normalización en Metrología, Ejercicios de Metrología
ejercicios del proyecto integrador etapa 2
Tipo: Ejercicios
2020/2021
1 / 14
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Proyecto Integrador Etapa 2: Demostración del Cumplimiento de Normalización en Metrología y más Ejercicios en PDF de Metrología solo en Docsity!
Actividad 5: Proyecto integrador etapa 2
2.1 Presentación
Materia: Metrología
Alumnos:
Arisbell Díaz Lagunes
Carlos Uriel Avilés Montellano
Lazare Rodel Oba
Profesor: Osvaldo Castro Quijano
Fecha: 1 3 de diciembre de 2021
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano
Proyecto Integrador Etapa 2: Demostración del cumplimiento de
normalización en metrología
2.2 Revisión del caso
Análisis de incumplimiento de normatividad
Para que las Dependencias Federales puedan expedir una NOM, la Ley Federal sobre Metrología y Normalización los obliga a formar un comité que se denominan Comités Consultivos Nacionales de Normalización (CCNN) quienes elaboran el proyecto de la norma, (que previamente fue inscrito en el Programa Nacional de Normalización) el cual se publica en el Diario Oficial de la Federación para ser objeto de consulta durante un periodo de 60 días. Terminado este periodo el CCNN analiza los comentarios recibidos y formula observaciones respecto de los mismos. Las respuestas a los comentarios también se publican en el DOF. Después el CCNN autoriza la publicación en el mismo diario, de la norma definitiva. En la elaboración de una NMX se procede de manera similar, en este caso las normas son elaboradas por los Organismos Nacionales de Normalización (ONN) o los Comités Técnicos de Normalización Nacional (CTNN) coordinados por la Secretaría de Economía. La Metrología, que es la ciencia de las mediciones, es atendida en México por diversas instituciones públicas y del sector de educación media y superior así como por organismos privados. La importancia de la Metrología radica en que sin el marco de referencia que este campo de conocimiento proporciona, ninguna iniciativa en materia de normalización sería factible. La metrología legal, científica o industrial es una herramienta básica de la calidad, en tanto que asegura la exactitud de las mediciones y así, es una de las bases sobre las que reposa el desarrollo industrial y la certeza de las transacciones comerciales. El primer antecedente de la metrología moderna en México data de 1857, cuando el país adopta el Sistema Métrico Decimal. La Dirección General de Normas (DGN), realiza directamente actividades enfocadas a la metrología científica, industrial y legal y además coordina los esfuerzos que aporta el sector público federal en la materia. Así también se encarga de: 1.- Autorizar el uso de unidades previstas en otros sistemas de medida (trámite SE- 04 - 001). 2.- Aprobar el modelo o prototipo de
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano Para la realizar la medición se utiliza una medida de tipo volumétrica de 20L, con divisiones mínimas de 10ml y el volúmen mínimo medible de 2L. Deben contar además con un termómetro de inmersión con una resolución de 1º y un cronómetro con división de 0.01 s. Los instrumentos anteriores deben estar calibrados y acreditados por un laboratorio certificado. Se realizan las pruebas a gasto volumétrico máximo, medio y mínimo, revisando el indicador instantáneo, la medida volumétrica obtenida y comparando las diferencias aproximadas al decilitro. Se realizan 3 pruebas y se promedian los resultados obtenidos, verificando que las lecturas en los totalizadores sean las mismas. Estas pruebas se realizan midiendo el tiempo de llenado para obtener la cuarta parte de la medida seleccionada tomando en cuenta los parámetros del fabricante del instrumento de medición para obtener resultados confiables.
Instrumentos de medición determinantes
Materiales: Combustibles líquidos (gasolinas, diesel, turbosina, gas, kerosina u otros a excepción de gas licuado de petróleo). Aparatos y equipo:
- Manómetro con alcance de medición máximo de 800 kPa. Este instrumento de medición debe contar con un informe de calibración vigente expedido por un laboratorio de calibración acreditado y en su caso aprobado. Características del sistema a probar: ✓ Sistema de medición con todos sus aditamentos. ✓ Preparación del sistema de medición ✓ El sistema de medición debe mantenerse trabajando a máxima capacidad durante un tiempo mínimo de 10 min, asegurándose que las tuberías se mantengan llenas.
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano Procedimiento: ✓ Conectar el manómetro entre el sistema de medición y la manguera de descarga. Se hace funcionar la unidad de bombeo como se indica en el inciso ✓ Después del tiempo especificado se cierra la válvula de descarga, observando en ese momento la lectura del manómetro. Resultados: ✓ Si la presión baja a cero, inmediatamente después de haber parado el motor de la unidad de bombeo, la válvula de control se encuentra funcionando incorrectamente. Si la presión se mantiene invariable o desciende lentamente en forma apenas perceptible, la válvula de control está funcionando correctamente Método de prueba del motor: ✓ Esta prueba se debe realizar de acuerdo a lo dispuesto en la Norma Oficial Mexicana NOM- 016 - ENER-2002 (véase 2 Referencias de esta Norma Oficial Mexicana). Método de prueba de instalación eléctrica a prueba de explosión: ✓ Esta prueba debe cumplir con lo dispuesto en la Norma Oficial Mexicana NOM- 001 - SEDE-1999 (véase 2 Referencias de esta Norma Oficial Mexicana). Método de prueba de autentificación del sistema electrónico y programas informáticos Diseño: ✓ La aprobación del modelo o prototipo referente a la parte electrónica del instrumento de medición, será determinada mediante la información proporcionada por el fabricante, la cual está indicada en el punto 7.1.1 de esta Norma, comprobando directamente que los componentes electrónicos que integran la parte electrónica del dispensario, así como del o los sistemas de control a distancia, cumplan con las especificaciones y nomenclatura utilizada por el fabricante.
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano ✓ Emplear un sistema de medición con todos los aditamentos propios, trabajando a valores de tensión nominales. ✓ El equipo contará con los lineamientos de seguridad interna y externa. Véase NOM- 001 - SCFI-1993. Preparación del sistema: ✓ Las carátulas electrónicas (Displays) no deben presentar variaciones que sean producto o no del desplazamiento propio del medidor cuando éste no se encuentre en función y este desplazamiento sea censado por el computador. ✓ Determinar si el equipo despachador de combustible permite, de acuerdo a su diseño de fábrica, el análisis y extracción de componentes para su estudio y certificación. Conocimiento del o los equipos instalados en el establecimiento: ✓ En caso de que el instrumento de medición cuente con algún equipo o sistema que controle, administre o consulte al instrumento de medición o sistemas de control a distancia, considerar las recomendaciones hechas por el fabricante, garantizando con ello su funcionalidad. Determinación de condiciones de trabajo: ✓ El instrumento de medición debe cumplir con los lineamientos de seguridad indicados y requerimientos del fabricante para una operación segura del instrumento de medición. Además, el instrumento no debe ser instalado en lugares cercanos a líneas de transmisión de corriente eléctrica de alta tensión, que puedan alterar el contenido de los circuitos electrónicos o causar algún daño a los mismos. Procedimiento de verificación electrónica: ✓ Durante esta prueba, los instrumentos de medición del dispensario no deben despachar combustible.
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano ✓ El dispensario debe estar libre en la sección del MED y la sección mecánica del equipo, para su evaluación. ✓ Registrar por cada instrumento de medición, los datos siguientes, de acuerdo al procedimiento o guía de configuración que proporcione el fabricante del equipo: Marca. Modelo. Número de serie del dispensario. Instrumento o posición de carga. Precio por producto. Totalizador de ventas realizadas, tanto en volumen, como en dinero, para cada lado del dispensario y tipo de producto. Factor de conversión. Toma de lecturas Tomar lecturas de los totalizadores electrónicos del dispensario o de la consola de control a distancia, con la finalidad de no afectar los inventarios de la Estación de Servicio, en el caso de una perdida de energía eléctrica. Colocación de la pulsera antiestática y conexión a tierra para evitar que los dispositivos electrónicos se dañen a consecuencia de cargas electrostáticas. NOTA: Esto sólo es aplicable para los modelos de dispensarios cuya tarjeta de CPU permite extraer de ella el circuito integrado correspondiente, mismo que almacena el código del programa que rige el funcionamiento del equipo de manera electrónica. Verificación de la caja de conexiones: ✓ Realizar la revisión de cableado en conexiones de tipo eléctrico, comunicaciones o datos; con el fin de determinar si se cumple con el prototipo, esto es, con las características técnicas designadas por el fabricante.
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano Prueba de batería de respaldo del dispositivo de almacenamiento de información: ✓ Apegarse al manual de manejo y administración correspondiente a la marca de dispensario según sea el caso. Pueden presentarse dos casos: ✓ Si la prueba es satisfactoria se procede con la verificación a este equipo a partir del punto 7.7.2.6.10. ✓ En caso de que la prueba indique que la batería tiene un desperfecto se le notifica al solicitante y se suspende la prueba. Prueba de verificación de la o las versiones de software contenidas en la o las tarjetas de control: ✓ Apegarse al manual de manejo y administración correspondiente a la marca de dispensario según sea la marca y dependiendo del diseño del equipo despachador de combustible, podrá estar dotado con más de un software de control. Procedimiento de verificación de software: Para verificar el software es necesario: ✓ Determinar si el o los dispensarios están conectados a una consola de control a distancia, dependiendo de marca y tipo de sistema esto puede alcanzarse. ✓ Interrumpir el suministro de energía al dispensario desde el tablero de control eléctrico o desde su fuente de alimentación independiente. ✓ Extraer la tarjeta controladora, misma que contiene al dispositivo de almacenamiento de información (memoria). ✓ Extracción o retiro de memoria dentro de la tarjeta de control ✓ Extraer o retirar el dispositivo de almacenamiento de información (memoria) de la tarjeta de control en función. Lector de memorias:
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano ✓ Retirado el dispositivo de almacenamiento de información (memoria), se procederá a la lectura de la misma, basándose en el manual de procedimientos y uso de este dispositivo lector de dispositivos de información. Verificación de la suma de comprobación (checksum): ✓ Conocida la versión del software, se compara la suma de comprobación obtenida en la computadora con el de la lista de la suma de comprobación proporcionada por el fabricante correspondiente a la versión del software. El algoritmo utilizado para el cálculo de la suma de comprobación es el conocido como MD5 a 128 bits. Para aquellos casos en que el número de la suma de comprobación (checksum) que proporcione el fabricante sea otro algoritmo, éste será aceptado hasta de ocho caracteres. Validación, verificación y aprobación del software: ✓ Anotar los datos de la memoria, marca, modelo, versión de software, año; mismos que vienen en la etiqueta de identificación y el resultado de la lectura de la suma de comprobación obtenida en la computadora. Reestablecimiento del equipo dispensario: ✓ Colocar el dispositivo de almacenamiento de información (memoria) en el lugar dispuesto para su buen funcionamiento. ✓ Colocar la tarjeta dentro del Módulo Electrónico del Dispensario - MED-. ✓ Energizar el dispensario mediante el tablero eléctrico de control o por su fuente de poder independiente. ✓ Realizar prueba efectuando un despacho de combustible del dispensario corroborando su funcionamiento. ✓ Cerrar el o los equipos analizados, asentando todos los datos encontrados durante la verificación.
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano A partir de la información presentada entendemos la importancia de tener un organismo encargado de supervisar los estándares de medida y todos los aspectos que lo incumben. A pesar de que el despacho de gasolina es un solamente un rubro de nuestra vida cotidiana, a través de este ejemplo podemos apreciar que en casi cualquier actividad o producto interfieren la metrología y el Centro Nacional de Metrología para mantener los estándares. Como vimos en clase, las actividades de la metrología son un esfuerzo constante y coordinado para asegurarnos que lo que está a nuestro alrededor sea correcto y dentro de las normas indicadas.
Conclusiones
Como nos pudimos dar cuenta la normatividad y la metrología van de la mano al momento de realizar una Norma para un bien o un servicio. Dichas normas se encargan de regular los bienes o productos a través de requerimientos y expectativas que los clientes necesitan y que sea de la mejor calidad posible de acuerdo a ciertos estándares. Entonces podemos concluir que todos los conceptos que aquí se muestran se relacionan con la normalización y la metrología. La Procuraduría Federal del Consumidor (Profeco) buscará retirar la concesión a todas aquellas estaciones de servicio de gasolina que rechacen de nueva cuenta la verificación que realiza el organismo. Como resultado del programa de verificación de precios, la Profeco encontró que empresas como Chevron, Arco y Shell tuvieron los precios más altos para gasolinas, mientras que los de menor precio fueron de estaciones pertenecientes a La Gas, Lodemo y Orsan.
Bibliografía
● Molina, Óscar (2015, mayo 29). Incumplen 37 Gasolineras con normatividad Haga clic para ver más opciones [Archivo electrónico pdf]. Recuperado de: http://www.lacronica.com/EdicionEnlinea/Notas/Noticias/29052015/975196- Incumplen- 37 - Gasolineras-con-normatividad.html
Arisbell Díaz Lagunes Carlos Uriel Avilés Montellano ● SEGOB. (2018). Diario Oficial de la Federación. Recuperado 12 de diciembre de 2021, de https://www.dof.gob.mx/nota_detalle.php?codigo=5540597&fecha=10/10/ ● Desconocido. (30/03/2012). NORMA Oficial Mexicana NOM- 005 - SCFI-2011. 10/09/2017, de Diario Oficial de la Federación Sitio web: http://dof.gob.mx/nota_detalle.php?codigo=5241707&fecha=30/03/
