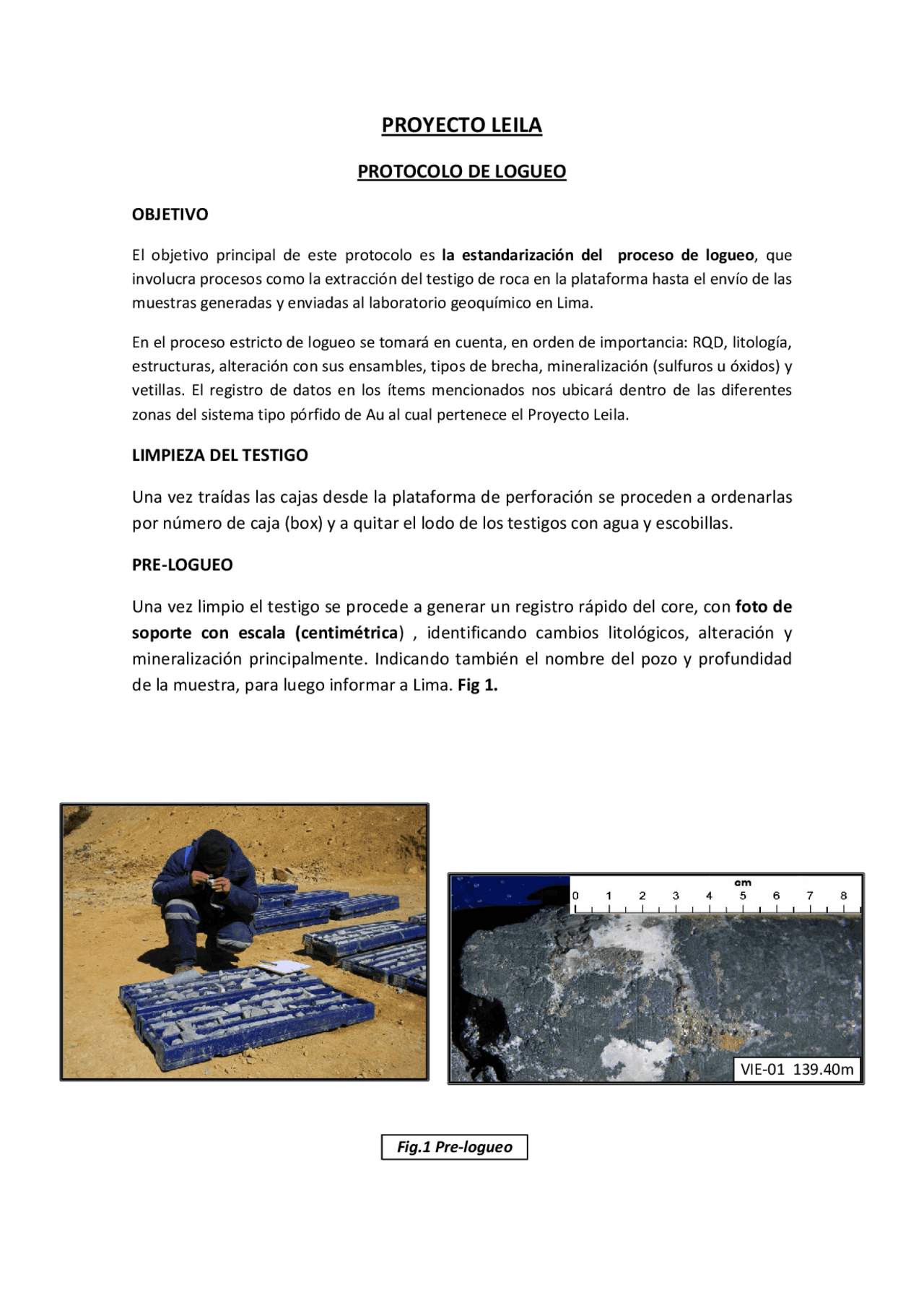

PROYECTO LEILA
PROTOCOLO DE LOGUEO
OBJETIVO
El objetivo principal de este protocolo es la estandarización del proceso de logueo , que involucra procesos como la extracción del testigo de roca en la plataforma hasta el envío de las muestras generadas y enviadas al laboratorio geoquímico en Lima.
En el proceso estricto de logueo se tomará en cuenta, en orden de importancia: RQD, litología, estructuras, alteración con sus ensambles, tipos de brecha, mineralización (sulfuros u óxidos) y vetillas. El registro de datos en los ítems mencionados nos ubicará dentro de las diferentes zonas del sistema tipo pórfido de Au al cual pertenece el Proyecto Leila.
LIMPIEZA DEL TESTIGO
Una vez traídas las cajas desde la plataforma de perforación se proceden a ordenarlas
por número de caja (box) y a quitar el lodo de los testigos con agua y escobillas.
PRE-LOGUEO
Una vez limpio el testigo se procede a generar un registro rápido del core, con foto de
soporte con escala (centimétrica ) , identificando cambios litológicos, alteración y
mineralización principalmente. Indicando también el nombre del pozo y profundidad
de la muestra, para luego informar a Lima. Fig 1.
Fig. 1 Pre-logueo
VIE-01 139.40m
ETIQUETADO DE CAJAS Y TOMA DE FOTOS
Se estima la profundidad de inicio y fin (from – to) de cada caja teniendo como
referencia el taco (colocado por el perforista) más cercano Fig 2 y luego se registra en
su etiqueta. Fig 3
La toma de fotos se hace inmediatamente después de esta medición, registrando en la
foto: Nombre de pozo, número de caja, from, to. Esto se hará a todas las cajas Fig.
Fig.3 Etiquetado de cajas
Fig.2 Inicio y fin de caja.
ROCK QUALITY DENSITY (RQD)
Para este registro geotécnico las corridas de perforación serán el total de segmento del core. Además se tomará en cuenta lo siguiente:
- Se debe tomar antes del logueo geológico y del corte.
- Recuperación de la corrida.
- Suma dentro de la corrida de los segmentos mayores a 10 cm.
- El resultado debe ser obtenido en porcentaje.
- Se coloca el resultado en el campo RQD del formato obtenido.
LITOLOGIA
Age Relation Rock Symbol Color Description
Tertiary Post Mineral FeOx Breccia bx
Matrix-supported breccia with limonite in
matrix; not anomalous in precious metal
values; cuts dacite porphyry
Tertiary Post Mineral Quartz Porphyry qp
Fresh, abundant quartz phenocrysts/eyes to
+25%; abundant pf crsytals; not magnetic
Tertiary Syn mineral Dacite Porphyry dp
Tertiary Syn mineral Andesite Porphyry ap
Tertiary Pre mineral Tuff and Lava tl
Tuff and porphyritic lavas; lavas with
intermediate composition (dacitic); often with
quartz-clay and lesser silica alteration
Tertiary
(early) Pre mineral^ Granodiorite^ gd
Medium equicrystalline with abundant
interlocking feldspar and quartz crystals;
variable compositionally to diorite, tonalite
and quartz monzonite; mafics common and
mostly hornblende; locally with scattered
disseminated pyrite
Cretaceous Pre mineral
Bedded Volcanic
and Sedimentary
vs
Bedded interlayered volcanic and
sedimentary sequence altered to hornfels
with siltstone and sandstone layer; locally
with traces of magnetitewith traces of
magnetite
ROCK UNITS
Porphyritic bodies; andesite is more
extensive and with more abundant
hornblende and plagioclase crystals; locally
magnetic; Dacite porphyry similar but
contains quartz phenocrysts
R: 228 G: 109 B: 10 R: 230 G: 185 B: 184
R: 255 G: 102 B: 103 R: 240 G: 86 B: 70
R: 205 G: 161 B: 241
R: 247 G: 159 B: 87
R: 0 G: 255 B: 0
ALTERACION HIDROTERMAL
La intensidad para las alteraciones será estimada de la sgte manera:
Débil (1) Cuando afecta sólo a algunos minerales y la roca se distingue sin problemas.
Moderado (2) Alteración semi pervasiva y aún se puede distinguir la roca.
Fuerte (3) Alteración pervasiva, no se puede distinguir el protolito.
ABREV NAME COLOR
qz silica
qz-clay argillic
qz-ser sericitic
Moderate to weak intensity in volcanic sequence mainly. When is stronger there are more pyrite disseminated. More extended at the project. In volcanic sequence approach bedding orientation. Perhaps it had sericite previously. Very weak. Only in 1 place at the project in andesitic porphyry.
DESCRIPTION R: 37 G: 197 B: 255 R: 255 G: 255 B: 0 R: 255 G: 192 B: 0
Alt qz – clay moderada
Estas pueden presentarse como:
HABITO ABREVIATURA SIMBOLOGIA Diseminado Diss : : : : : : : : : : : : : : : : : : Vetillas Vtl / / / / / / / / / / / / / / StockWork Sw ################ Fracturas Fra (^) ~ ~ ~ ~ ~ ~ ~ ~ ~
Por ejemplo: Si hay pirita diseminada, se pintará así:
En cuanto a la intensidad, los rangos serán:
Trazas : <1%
Débil : 1%
Moderado : 2%-3%
Fuerte : > 3%
SEÑALIZACIÓN DE CORTE Y MUESTRA
Una vez concluido el logueo geológico, el geólogo procede a señalizar y marcar la dirección de corte del core y también el inicio y fin de cada muestra , esto a fin de tener un sentido de equidad en la muestra que se envía al laboratorio con la muestra que queda en caja. El 50% del core va al laboratorio y el otro 50% quede en la caja.
El intervalo de muestreo en este proyecto será de 2m por muestra , que variará según cercanía de contacto litológico principalmente.
CORTE
El cortador recibe las cajas señalizadas con la dirección de corte e inicio y fin de cada muestra y procede a cortar los testigos recibidos de la loguera.
ETIQUETADO Y SELLADO DE MUESTRAS CORTADAS
El cortador procede al chancado, embolsado y etiquetado de las muestras cortadas, teniendo en cuenta el inicio y fin (metros) señalados por el geólogo en las cajas, preparando envíos (lotes) geoquímicos de 75 muestras cada uno , considerando que el 12% (9 muestras) de ellas serán muestras de control.
MUESTRAS DE CONTROL
ANÁLISIS: Para este proyecto se utilizará para el Au y demás elementos, el método Au ICP 21 + ME-ICP41.
STANDARES: Se ingresará un total de 4 muestras de este tipo. Para este proyecto se necesitará estándares con leyes de Au y Ag principalmente. El valor para el Au debe estar entre 1.5 ó 2 g.
BLANCOS: Se ingresará un total de 3 muestras de este tipo. Se ingresarán en la zona donde la ley visual indica mineralización moderada de Au.
EL GEÓLOGO DETERMIRÁ SEGÚN CRITERIO EL INGRESO DE ESTÁNDARES Y BLANCOS EN CADA ENVIO.
DUPLICADOS: Se ingresará un total de 2 muestras de este tipo. Es el único tipo de muestra de control que tendrá ubicaciones específicas en cada lote de 75 muestras, estas serán en el ID 40 y 75 del formato interno de muestreo.
