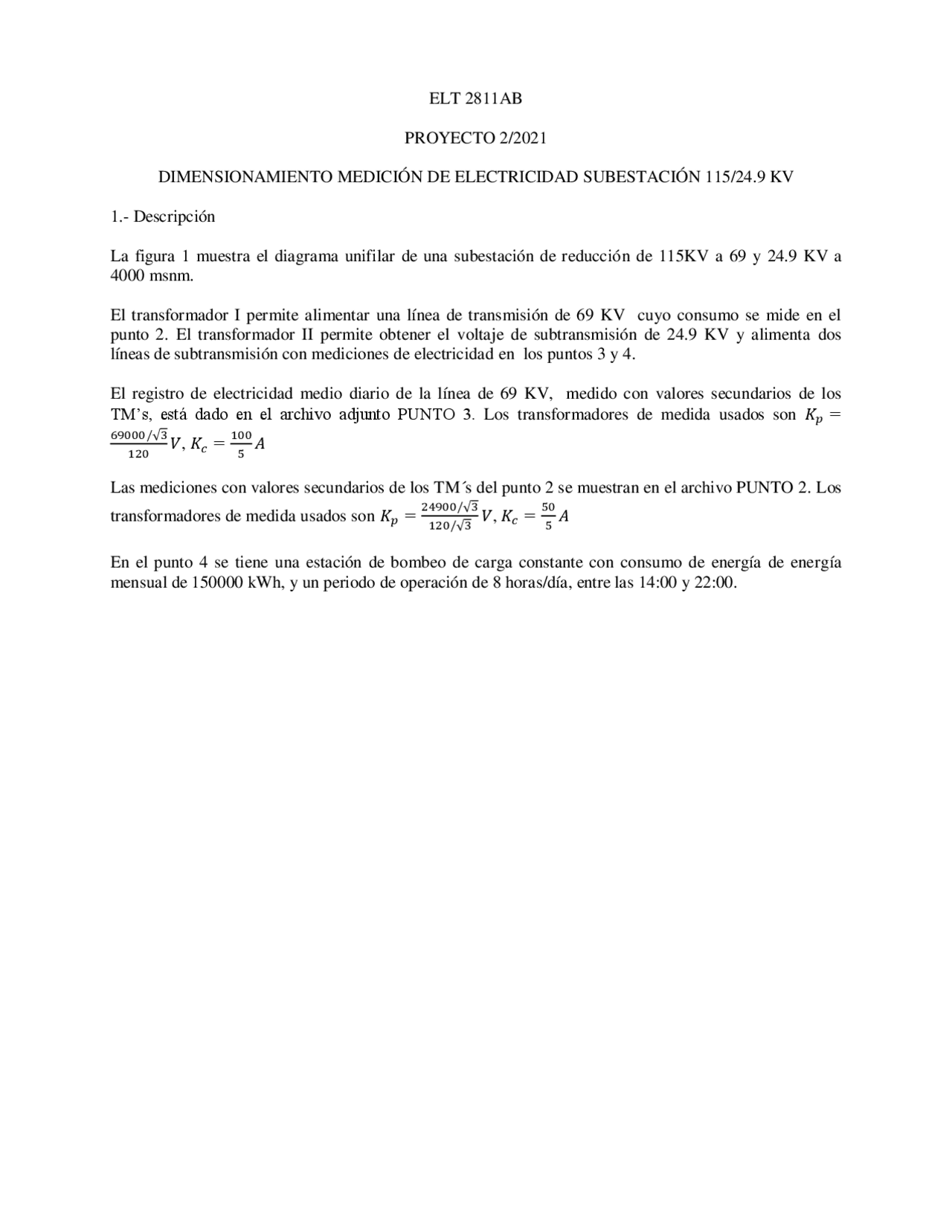

ELT 2811AB
PROYECTO 2/2021
DIMENSIONAMIENTO MEDICIÓN DE ELECTRICIDAD SUBESTACIÓN 115/24.9 KV
1.- Descripción
La figura 1 muestra el diagrama unifilar de una subestación de reducción de 115KV a 69 y 24.9 KV a
4000 msnm.
El transformador I permite alimentar una línea de transmisión de 69 KV cuyo consumo se mide en el
punto 2. El transformador II permite obtener el voltaje de subtransmisión de 24.9 KV y alimenta dos
líneas de subtransmisión con mediciones de electricidad en los puntos 3 y 4.
El registro de electricidad medio diario de la línea de 69 KV, medido con valores secundarios de los
TM’s, está dado en el archivo adjunto PUNTO 3. Los transformadores de medida usados son
,
Las mediciones con valores secundarios de los TM´s del punto 2 se muestran en el archivo PUNTO 2. Los
transformadores de medida usados son
,
En el punto 4 se tiene una estación de bombeo de carga constante con consumo de energía de energía
mensual de 150000 kWh, y un periodo de operación de 8 horas/día, entre las 14:00 y 22:00.
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Proyecto mediciones eléctricas y más Apuntes en PDF de Electrónica solo en Docsity!

ELT 2811AB

PROYECTO 2/

DIMENSIONAMIENTO MEDICIÓN DE ELECTRICIDAD SUBESTACIÓN 115/24.9 KV

1.- Descripción

La figura 1 muestra el diagrama unifilar de una subestación de reducción de 115KV a 69 y 24.9 KV a 4000 msnm.

El transformador I permite alimentar una línea de transmisión de 69 KV cuyo consumo se mide en el punto 2. El transformador II permite obtener el voltaje de subtransmisión de 24.9 KV y alimenta dos líneas de subtransmisión con mediciones de electricidad en los puntos 3 y 4.

El registro de electricidad medio diario de la línea de 69 KV, medido con valores secundarios de los TM’s, está dado en el archivo adjunto PUNTO 3. Los transformadores de medida usados son

,

Las mediciones con valores secundarios de los TM´s del punto 2 se muestran en el archivo PUNTO 2. Los

transformadores de medida usados son ,

En el punto 4 se tiene una estación de bombeo de carga constante con consumo de energía de energía mensual de 150000 kWh, y un periodo de operación de 8 horas/día, entre las 14:00 y 22:00.

Figura 1

  1. Objetivos del Proyecto:

a) Dimensionar el equipo de medición en el secundario del transformador Dyn 115/24,9 KV. b) Verificar si los conductores secundarios están bien dimensionados. c) Especificar el equipo de medición para fines de facturación d) Estimar el costo de electricidad en el secundario del transformador Dyn 115/24,9 KV.

  1. OTROS DATOS DE PROYECTO Son de uso en el proyecto, no deben incluirse en la descripción

a) Los transformadores de medida están a 20 m de los instrumentos de medida en los circuitos de MT y AT. En BT la longitud de los conductores secundarios es 3 m. Se utilizará, en todos los casos, el alambre de Cu calibre 12 AWG para todos los transformadores de medida. En caso necesario puede modificarse la potencia nominal de los T.M.

II I

69 KV

Dyn d

115 KV

Línea de 115 KV

24.9 KV

3

I

380/220 V

Dyn

Yn d

1

2

4 Estación de bombeo

Línea de Subtransmisión tetrafilar

IV

Línea de Subtransmisión trifilar

Cargos por demanda: Cargo por demandas de punta 94,73 Bs/KW Caro por exceso de demanda fuera de punta 35,78 Bs/KW

  1. CATÁLOGOS

Para el presente semestre se utilizaran los siguientes catálogos de fabricantes: a) Medidor de inducción Galileo b) Medidor Alpha plus TM42-2182C c) Transformadores de medida combinados.

En caso de carecer información de los consumos propios de los medidores, se usarán los consumos indicados en las tablas de valores normalizados.

NO SE UTILIZARÁN OTROS CATÁLOGOS, en caso de no existir en estos el aparato específico, se dirá: NO EXISTE EN CATÁLOGOS

  1. INDICE

El proyecto debe elaborarse en el siguiente orden (No debe modificarse)

INDICE

CAPITULO I INTRODUCCIÓN 1.1 Descripción del Proyecto 1.2 Objetivos CAPITULO II INGENIERIA DEL PROYECTO 2.1 Determinación de la demanda 2.2 Determinación de la potencia aproximada de los T.C. 2.3 Determinación de la potencia aproximada de los T.P. 2.4 Verificación de los conductores secundarios de los TC’s 2.5 Verificación de los conductores secundarios de la TP 2.6 Especificación de los T.M.^1 2.6.1 Especificación de los TC 2.6.2 Especificación de los T.P 2.7 Especificación del medidor^2 2.8 Selección de instrumentos de catálogos 3 2.8.1 Transformadores de Potencial y corriente 2.8.2 Medidores 2.9 Costos de la electricidad CAPITULO III. CONCLUSIONES^3 3.1 Demanda 3.2 Conductores secundarios 3.3 Transformadores de medida 3.4 Medidores 3.5 Costos de electricidad

Bibliografía

(^1) Se refiere a cantidades y valores nominales indicados por la norma

2 Se refiere a cantidad, tipo y características nominales de catálogos 3 S refiere a la elección de instrumentos de catálogos de fabricantes 3 Aquí debe indicarse los resultados y comentarios relativos al logro de los objetivos

  1. CONDICIONES PARA ELABORAR EL PROYECTO

El proyecto debe elaborarse bajo las siguientes condiciones: 1.- El proyecto deberá presentarse en hojas tamaño carta. Times New Roman 12. Márgenes: Izquierda 2,5 cm,, derecha 1 cm, superior e inferior 1 cm 2.- El proyecto debe ser realizado por 2 personas. Los componentes de los grupos deben ser del mismo paralelo. 3.- Proyectos idénticos o de otros semestres se anulan. 4.- Redacción en estilo impersonal 4.- No se añadirá figuras, pensamientos célebres y personales, diagramas de conexiones, fotografías, figuras, adornos, impresiones de catálogos, e información adicional ajena e innecesaria al proyecto.

  1. -En la carátula solo se aceptarán símbolos oficiales de la UTO. No se añadirán fotografías de medidores, focos, etc. 6.- Impresiones en colores de cualquier parte del proyecto no implican mayor puntaje, es prescindible. 7.- Si es necesario usar tablas relativas al proyecto, éstas deben incluirse en un anexo. Los anexos deben aparecer en el índice 8.- Solo se admiten proyectos realizados en el orden indicado en el índice. 9.- Deben usarse solo los catálogos que se adjuntan y no debe adjuntarse los mismos, salvo las partes que se hayan usado
  2. – El proyecto debe tener índice. Aquí se indicarán las páginas. 11.- No calificará por volumen sino por la capacidad de síntesis

EL INCUMPLIMIENTO A LAS CONDICIONES INDICADAS DETERMINARÁ LA ANULACION DEL PROYECTO

  1. VALOR DEL PROYECTO Valor 20 puntos de la nota total (30% presentación y 70% defensa) Defensa en fecha determinada
  2. FECHAS IMPORTANTES EXAMEN FINAL: 4/12/21, 14:30. Publicación examen 14:20. Todo lo avanzado ENTREGA PROYECTO: 13/12/21 En el periodo de clases 14:30-16:00. Publicación 14: DEFENSA PROYECTO: 18/12/21. El cuestionario se publicará a horas 14:20. Los formularios se publicarán en el enlace de la materia
  3. CONSULTAS [email protected]. Se atenderá en el día
  4. DATOS ADICIONALES En caso necesario, la adición de datos o aclaraciones se hará conocer en el enlace de la materia
