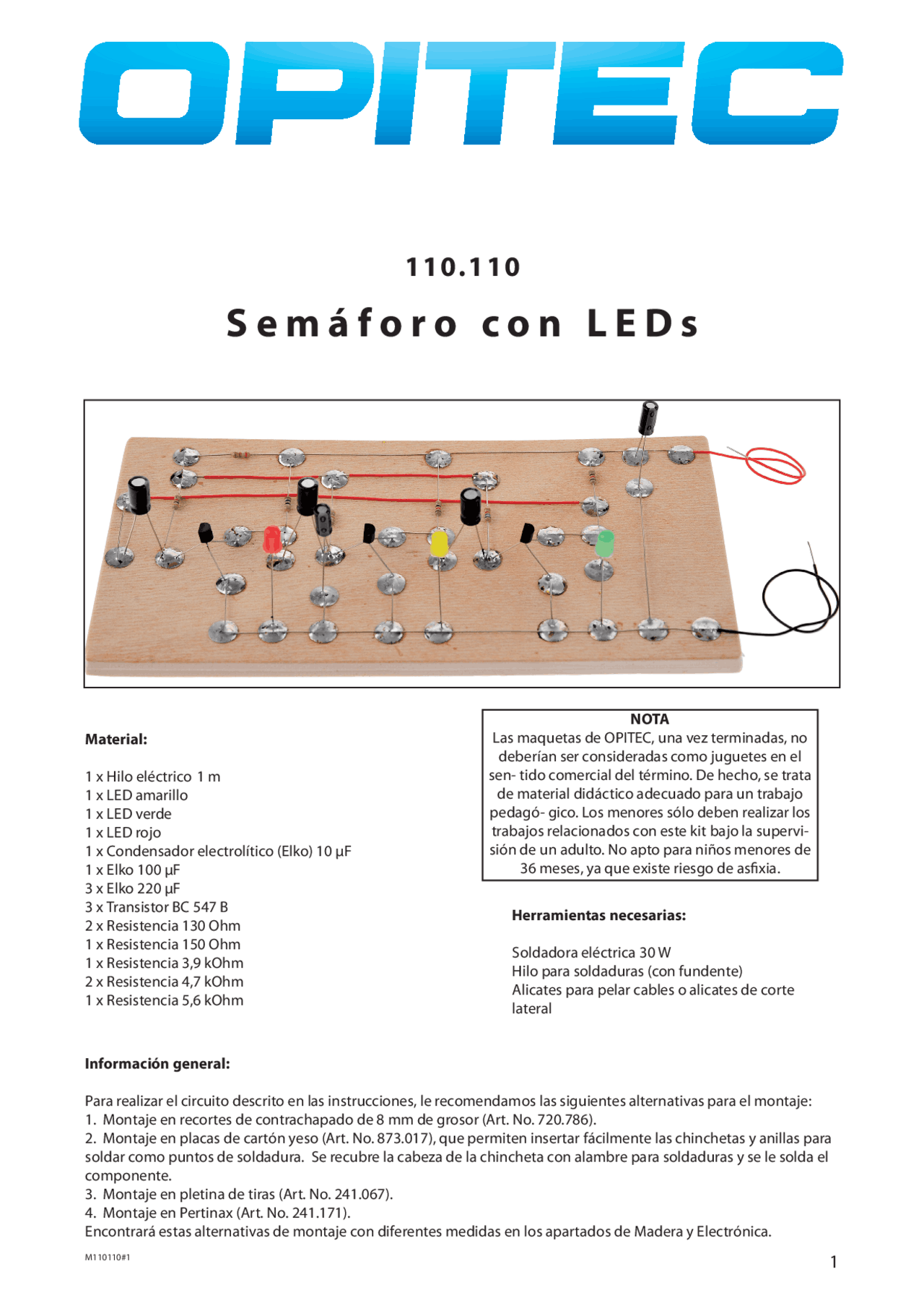

bg1
1
M110110#1
Información general:
Para realizar el circuito descrito en las instrucciones, le recomendamos las siguientes alternativas para el montaje:
1. Montaje en recortes de contrachapado de 8 mm de grosor (Art. No. 720.786).
2. Montaje en placas de cartón yeso (Art. No. 873.017), que permiten insertar fácilmente las chinchetas y anillas para
soldar como puntos de soldadura. Se recubre la cabeza de la chincheta con alambre para soldaduras y se le solda el
componente.
3. Montaje en pletina de tiras (Art. No. 241.067).
4. Montaje en Pertinax (Art. No. 241.171).
Encontrará estas alternativas de montaje con diferentes medidas en los apartados de Madera y Electrónica.
Herramientas necesarias:
Soldadora eléctrica 30 W
Hilo para soldaduras (con fundente)
Alicates para pelar cables o alicates de corte
lateral
110.110
Semáforo con LEDs
Material:
1 x Hilo eléctrico 1 m
1 x LED amarillo
1 x LED verde
1 x LED rojo
1 x Condensador electrolítico (Elko) 10 µF
1 x Elko 100 µF
3 x Elko 220 µF
3 x Transistor BC 547 B
2 x Resistencia 130 Ohm
1 x Resistencia 150 Ohm
1 x Resistencia 3,9 kOhm
2 x Resistencia 4,7 kOhm
1 x Resistencia 5,6 kOhm
NOTA
Las maquetas de OPITEC, una vez terminadas, no
deberían ser consideradas como juguetes en el
sen- tido comercial del término. De hecho, se trata
de material didáctico adecuado para un trabajo
pedagó- gico. Los menores sólo deben realizar los
trabajos relacionados con este kit bajo la supervi-
sión de un adulto. No apto para niños menores de
36 meses, ya que existe riesgo de asfixia.
pf3

Vista previa parcial del texto

¡Descarga proyecto semáforo tinkercad y más Apuntes en PDF de Tecnología Industrial solo en Docsity!

Información general: Para realizar el circuito descrito en las instrucciones, le recomendamos las siguientes alternativas para el montaje:

  1. Montaje en recortes de contrachapado de 8 mm de grosor (Art. No. 720.786).
  2. Montaje en placas de cartón yeso (Art. No. 873.017), que permiten insertar fácilmente las chinchetas y anillas para soldar como puntos de soldadura. Se recubre la cabeza de la chincheta con alambre para soldaduras y se le solda el componente.
  3. Montaje en pletina de tiras (Art. No. 241.067).
  4. Montaje en Pertinax (Art. No. 241.171). Encontrará estas alternativas de montaje con diferentes medidas en los apartados de Madera y Electrónica. Herramientas necesarias: Soldadora eléctrica 30 W Hilo para soldaduras (con fundente) Alicates para pelar cables o alicates de corte lateral

S e m á f o r o c o n L E D s

Material: 1 x Hilo eléctrico 1 m 1 x LED amarillo 1 x LED verde 1 x LED rojo 1 x Condensador electrolítico (Elko) 10 μF 1 x Elko 100 μF 3 x Elko 220 μF 3 x Transistor BC 547 B 2 x Resistencia 130 Ohm 1 x Resistencia 150 Ohm 1 x Resistencia 3,9 kOhm 2 x Resistencia 4,7 kOhm 1 x Resistencia 5,6 kOhm

NOTA

Las maquetas de OPITEC, una vez terminadas, no deberían ser consideradas como juguetes en el sen- tido comercial del término. De hecho, se trata de material didáctico adecuado para un trabajo pedagó- gico. Los menores sólo deben realizar los trabajos relacionados con este kit bajo la supervi- sión de un adulto. No apto para niños menores de 36 meses, ya que existe riesgo de asfixia.

Esquema

4,5 V

3,9 kΩ 220 μF 220 μF BC 547/ rojo amar. verde

BC

BC

220 μF 10 μF 4,7 kΩ 150 Ω 4,7 kΩ 130 Ω 5,6 kΩ 130 Ω^ 100 μF

Funcionamiento: Se trata de un montaje en serie de tres transistores emparejados con condensadores electrolíticos. La salida del últi- mo transistor es reciclada mediante un condensador de 220 microfaradios a la entrada del circuito. Cada condensador es cargado sucesivamente por el transistor que le precede, lo cual permite el encendido de la serie de LEDs uno detrás de otro. Dado que la tensión de funcionamiento del LED rojo es un poco más débil que la de los LEDs amarillo y verde, las resistencias de los colectores se han ajustado correspondientemente. La cadena de iluminación rojo-amarillo-verde viene determinada por el montaje y no se puede cambiar. Símbolos Línea (hilo eléctrico) Cruce de líneas con contacto Cruce de líneas sin contacto (punto de cruce aislado) Resistencia 130 Ω marrón naranja marrón plata/oro

marrón verde marrón plata/oro 3,9 kΩ naranja blanco rojo plata/oro 4,7 kΩ amarillo lila rojo plata/oro 5,6 kΩ verde azul rojo plata/oro BC 548/ B

C

E

E

B

C

E = Emisora B = Base C = Colector

  • = largo
  • = corto

LED

ELKO

Ambas formas posibles Marcadas con 10 μF, 100 μF, 220 μF. Respetar la polaridad (+ y -) Signo (-) marcado en el lado del condensador.
