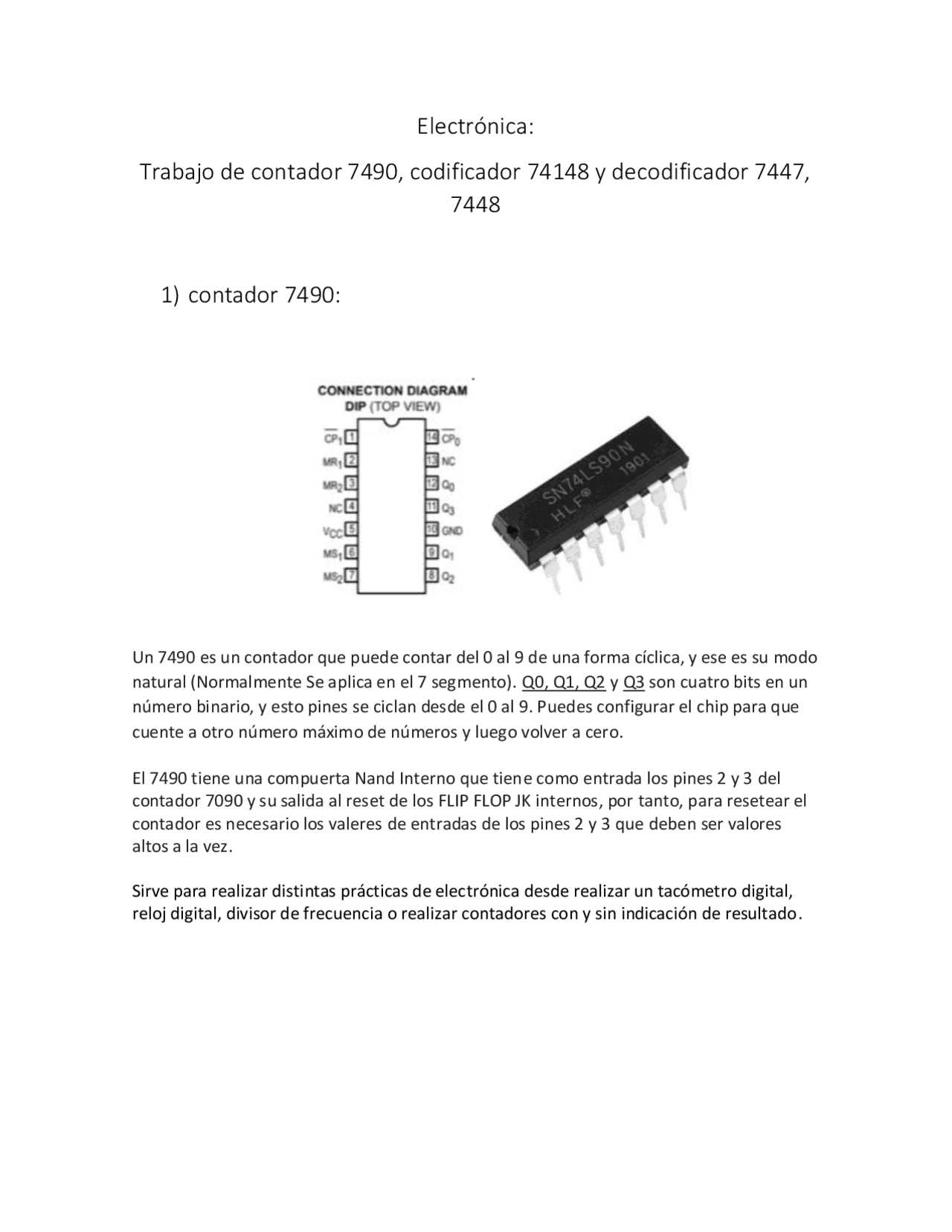

Electrónica:

Trabajo de contador 7490, codificador 74148 y decodificador 7447,

1) contador 7490:

Un 7490 es un contador que puede contar del 0 al 9 de una forma cíclica, y ese es su modo natural (Normalmente Se aplica en el 7 segmento). Q0, Q1, Q2 y Q3 son cuatro bits en un número binario, y esto pines se ciclan desde el 0 al 9. Puedes configurar el chip para que cuente a otro número máximo de números y luego volver a cero. El 7490 tiene una compuerta Nand Interno que tiene como entrada los pines 2 y 3 del contador 7090 y su salida al reset de los FLIP FLOP JK internos, por tanto, para resetear el contador es necesario los valeres de entradas de los pines 2 y 3 que deben ser valores altos a la vez. Sirve para realizar distintas prácticas de electrónica desde realizar un tacómetro digital, reloj digital, divisor de frecuencia o realizar contadores con y sin indicación de resultado.

2) Codificador 74148:

Normalmente se usa con cuatro propósitos claramente diferenciados:

  1. Eliminar la redundancia o todo aquello que no vaya a ser percibido por el destinatario de la información o bien quede más allá de los objetivos de calidad de la señal recibida, en cuyo caso se habla de codificador de fuente.
  2. Aumentar la redundancia de modo que el decodificador pueda eventualmente detectar y corregir errores que se hayan producido en la recepción de señales o símbolos, hablándose en este caso de codificador de canal.
  3. Para hacer que los datos codificados sean ilegibles salvo que se conozca el código, mediante encriptadores o cifradores.
  4. Permitir la transmisión de datos sobre un canal con unos determinados recursos y limitaciones, que correspondería en el modelo empleado en la TMC al transmisor- codificador y que (especialmente en telecomunicaciones) es denominado modulador. El circuito 74LS148 es un codificador que realiza una codificación de varias entradas, en únicamente un máximo de 3 dígitos con una salida de forma binaria, dependiendo el pin de entrada en ALTO o en BAJO. El 74LS148 codifica ocho líneas de datos para BCD de tres líneas (4- 2 - 1). La condición implícita de cero decimal no requiere ninguna condición de entrada ya que el cero está codificado cuando las ocho líneas de datos están en un nivel lógico alto. Se ha proporcionado un circuito en cascada (entrada habilitada E1 y habilite la salida E0) para permitir la expansión octal sin la necesidad de circuitos externos. Para todos los tipos, las entradas y salidas de datos están activas en el nivel lógico bajo. En la siguiente tabla de la verdad se muestra las salidas dependiendo de los valores en las entradas.

decodificarlo para encender y apagar los segmentos adecuados para mostrar el dígito correspondiente. Existen dos modelos muy similares, el 74LS47 y 74LS48 que tienen el mismo funcionamiento y distribución de pines, varían solo en que uno de ellos tiene las salidas negadas, por lo que uno de ellos se adecua para ser utilizado en un display de ánodo común y el otro en uno de cátodo común. Se trata de un circuito de 16 pines que tiene las 7 salidas para los 7 segmentos de un display (a – g), tiene las 4 entradas para el valor en BCD, representadas con las letras A, B, C y D. Funciona con 5 V en los pines 16 y 8 (Vcc y Gnd respectivamente). Adicionalmente tiene una entrada RBI que se activa en BAJO y está diseñada para indicar si se muestra o no el Cero, que es útil cuando se tiene más de un display, por ejemplo, para generar dos dígitos y evitar que se muestre un cero en el dígito de la izquierda y solo se muestren los otros valores. Por ejemplo, con dos display mostrando un 06, con esta entrada colocada en BAJO se puede lograr que cuando el valor sea cero se apague el display, lo que resultaría en mostrar solo el 6 en el dígito de la derecha y no el 06. La entrada LT es útil para probar si la conexión entre el display y el circuito decodificador es correcta, si se coloca un valor BAJO en LT, entonces deberán encender todos los segmentos del display. Si algún segmento no enciende, habrá que revisar la conexión.

Bibliografía:
