detalla proyecto sobre tanques reguladores
Tipo: Guías, Proyectos, Investigaciones
1 / 9
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

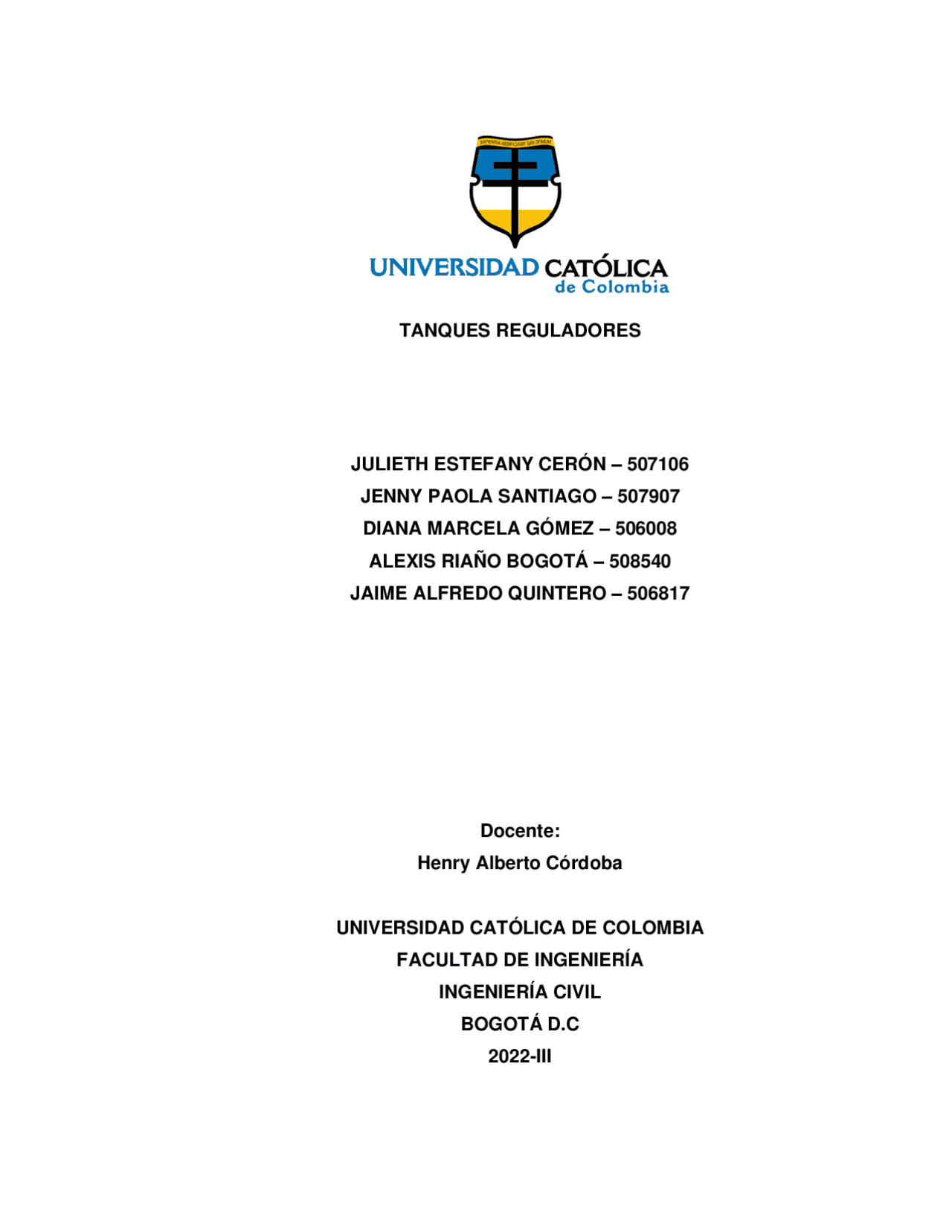

Docente: Henry Alberto Córdoba UNIVERSIDAD CATÓLICA DE COLOMBIA FACULTAD DE INGENIERÍA INGENIERÍA CIVIL BOGOTÁ D.C 2022 - III
El tanque de almacenamiento es una estructura con dos funciones: almacenar la cantidad suficiente de agua para satisfacer la demanda de una población y regular la presión adecuada en el sistema de distribución dando así un servicio eficiente. Su diseño y construcción son variados y van a depender de las condiciones del terreno, del material disponible en el área, de la mano de obra existente, etc. Pueden estar localizados antes o después de la planta de tratamiento, pero, independientemente de la fuente de agua utilizada, se recomienda aplicar una desinfección directa. Los tanques de regulación tienen por objeto cambiar un régimen de aportaciones (de la conducción) que siempre es constante, a un régimen de consumos o demandas (de la red de distribución) que siempre es variable. El tanque debe proporcionar un servicio eficiente bajo normas estrictas de higiene y seguridad, procurando que su costo de inversión sea mínimo.
2. TIPOS DE TANQUES REGULADORES Existen cuatro tipos de tanques reguladores, estos son: 1. Tanque Enterrado: Estos tanques se construyen bajo el nivel del suelo. Se emplean preferentemente cuando existe terreno con una cota adecuada para el funcionamiento de la red de distribución y de fácil excavación. Los tanques enterrados tienen como principal ventaja el proteger el agua de las variaciones de temperatura y una perfecta adaptación al entorno. Tienen el inconveniente de requerir importantes excavaciones tanto para el propio tanque como para todas sus instalaciones de conexión con la red de distribución y la línea de conducción además la dificultad de control de posibles filtraciones que se presenten.
de la población o área por servir las presiones son más uniformes tanto en los periodos de mínima como de máxima demanda. En la casi totalidad de las obras de abastecimiento la aportación o gasto de la conducción generalmente es continua durante las 24 horas y a través del año; en cambio, los consumos del sistema de distribución son variables en todos los casos, incrementándose las demandas a través del tiempo. NOTA:
Para determinar la capacidad del tanque de regulación se utiliza la siguiente ecuación, más el volumen considerado para situaciones de emergencia. C = R Qmd donde: C: es la capacidad del tanque, en m R: es el coeficiente de regulación Qmd: es el gasto máximo diario, en I/s EJE TEMATICO: MATERIALES.
A continuación, se relacionan los cálculos realizados para calcular el tanque regulador. Se anexa al presente trabajo el Excel con los respectivos cálculos para su respectiva revisión de los datos aquí consignados.
Volumen del tanque: 𝑣 = 𝜋𝑟^2 ℎ
Datos de Caudales y Volúmenes de un día:
12:00 a. m. 1:00 a. m. 0 1,24 214,27 59,52 214, Periodo t (h) % Vol Vh (m3) Qh (L/s) Vol. Acumulado (m3)
10:00 a. m. 11:00 a. m. 10 4,42 763,78 212,16 9462,
11:00 a. m. 12:00 p. m. 11 7,07 1221,70 339,36 10684,
12:00 p. m. 1:00 p. m. 12 5,83 1007,42 279,84 11691,
10:00 p. m. 11:00 p. m. 22 2,12 366,34 101,76 17034,
11:00 p. m. 12:00 a. m. 23 1,41 243,65 67,68 17278, - Total, Vol consumo
