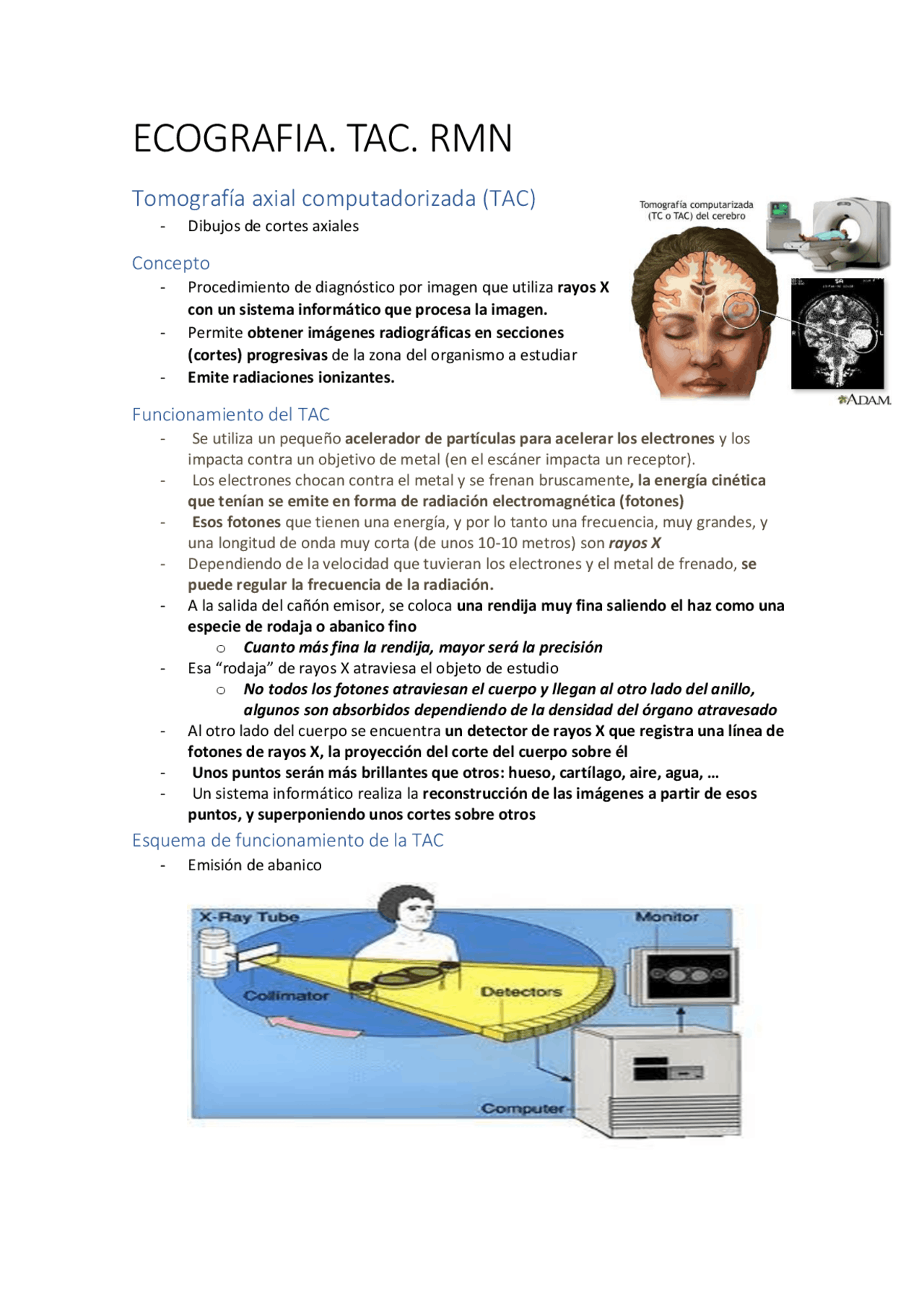

ECOGRAFIA. TAC. RMN
Tomografía axial computadorizada (TAC)
- Dibujos de cortes axiales
Concepto
- Procedimiento de diagnóstico por imagen que utiliza rayos X
con un sistema informático que procesa la imagen.
- Permite obtener imágenes radiográficas en secciones
(cortes) progresivas de la zona del organismo a estudiar
- Emite radiaciones ionizantes.
Funcionamiento del TAC
- Se utiliza un pequeño acelerador de partículas para acelerar los electrones y los
impacta contra un objetivo de metal (en el escáner impacta un receptor).
- Los electrones chocan contra el metal y se frenan bruscamente, la energía cinética
que tenían se emite en forma de radiación electromagnética (fotones)
- Esos fotones que tienen una energía, y por lo tanto una frecuencia, muy grandes, y
una longitud de onda muy corta (de unos 10-10 metros) son rayos X
- Dependiendo de la velocidad que tuvieran los electrones y el metal de frenado, se
puede regular la frecuencia de la radiación.
- A la salida del cañón emisor, se coloca una rendija muy fina saliendo el haz como una
especie de rodaja o abanico fino
o Cuanto más fina la rendija, mayor será la precisión
- Esa “rodaja” de rayos X atraviesa el objeto de estudio
o No todos los fotones atraviesan el cuerpo y llegan al otro lado del anillo,
algunos son absorbidos dependiendo de la densidad del órgano atravesado
- Al otro lado del cuerpo se encuentra un detector de rayos X que registra una línea de
fotones de rayos X, la proyección del corte del cuerpo sobre él
- Unos puntos serán más brillantes que otros: hueso, cartílago, aire, agua, …
- Un sistema informático realiza la reconstrucción de las imágenes a partir de esos
puntos, y superponiendo unos cortes sobre otros
Esquema de funcionamiento de la TAC
- Emisión de abanico
