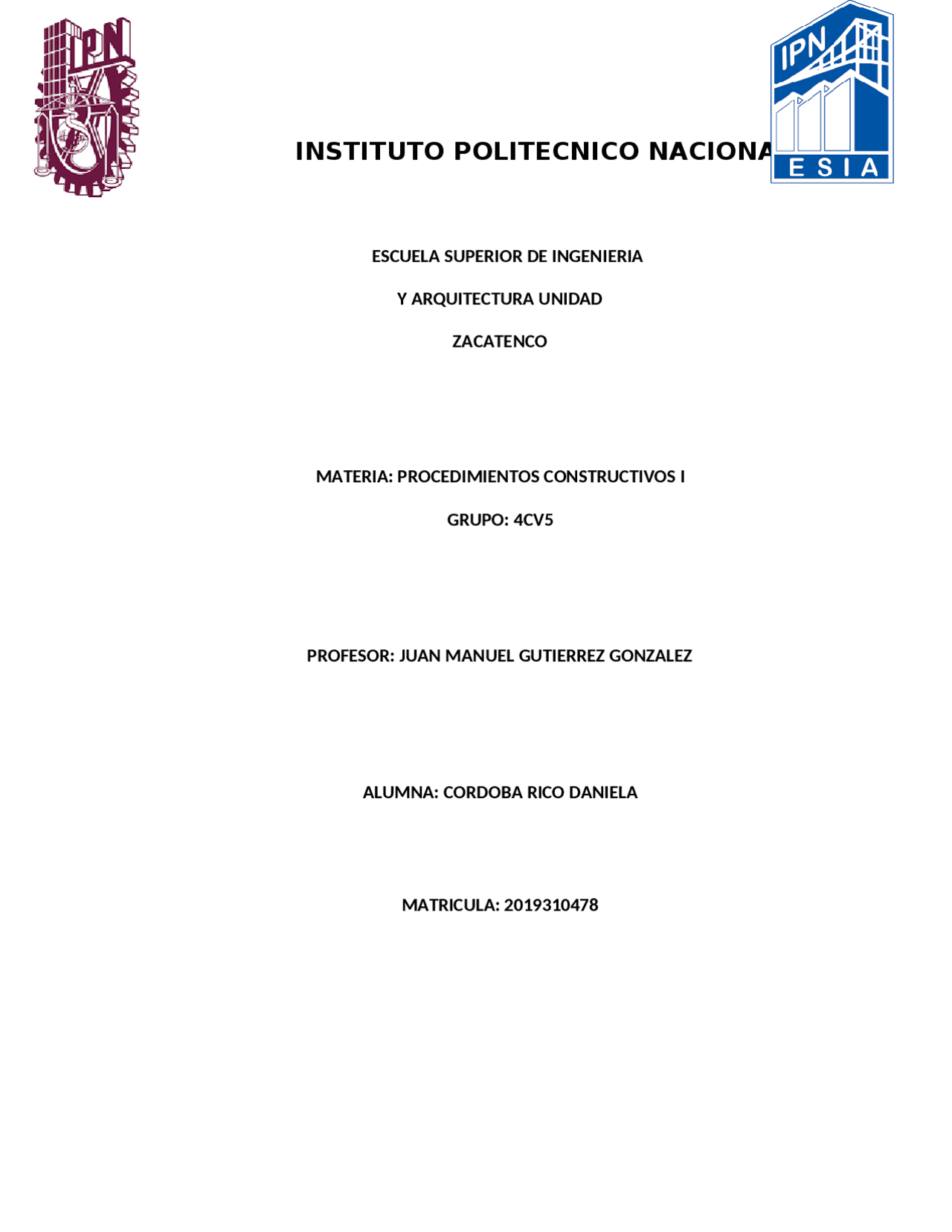

INSTITUTO POLITECNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERIA
Y ARQUITECTURA UNIDAD
ZACATENCO
MATERIA: PROCEDIMIENTOS CONSTRUCTIVOS I
GRUPO: 4CV5
PROFESOR: JUAN MANUEL GUTIERREZ GONZALEZ
ALUMNA: CORDOBA RICO DANIELA
MATRICULA: 2019310478
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Que contiene un plano, Resúmenes de Procedimientos de Construccion
Que contiene un plano y los tipos de planos , como se clasifican
Tipo: Resúmenes
2019/2020
1 / 17
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga Que contiene un plano y más Resúmenes en PDF de Procedimientos de Construccion solo en Docsity!
INSTITUTO POLITECNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERIA
Y ARQUITECTURA UNIDAD
ZACATENCO
MATERIA: PROCEDIMIENTOS CONSTRUCTIVOS I
GRUPO: 4CV
PROFESOR: JUAN MANUEL GUTIERREZ GONZALEZ
ALUMNA: CORDOBA RICO DANIELA
MATRICULA: 2019310478
Contenido de un plano arquitectónico Los elementos que debe llevar un plano arquitectónico son muy importantes de conocer y debemos saber como representarlos pues cada línea que se dibuje en él, muestra un elemento a representar físicamente y que implica además un costo en el proceso constructivo, razón por la cuál es muy importante se dibuje correctamente. A continuación se muestran los componentes necesarios para la realización de un plano arquitectónico: Ejes .- Líneas guías de muros con nombres en círculos que tienen letras y números. Cotas .- Medidas de elementos gráficos. Muros .- Muros de Carga y Divisorios. Ventanas .- Tipos y representación de ventanas. Puertas.- Tipos y representación de Puertas. Muebles .-Diseño de mobiliario, uso y dimensiones. Cuadros de datos. -Cuadro que contiene los datos del proyecto y su propietario. Vegetación .-Diseño de ambientes en planta y alzado. Escalas Humanas. Diseño de dibujo de personas en forma Norte.- Orientación de la edificación. Pisos.- Representación de pisos en zonas húmedas. Accesos.- Indicadores de entradas principales o de servicio. Patio de Servicio.- Patio anexo a cocina con características especiales.
Planos de conjunto o plantas Las plantas estructurales son dibujos de planos horizontales acotados, en los cuales se representan en forma general y en conjunto, los diferentes elementos que conforman la estructura en las diferentes etapas constructivas, representada generalmente por los diferentes niveles del edificio, desde la cimentación hasta la cubierta. Planos de destalles y Especificaciones. Los planos de detalles y especificaciones incluyen principalmente: Cortes (Vista Interior) de los diferentes elementos estructurales que conforman la estructura general. Detalle del mejoramiento del terreno para apoyar la cimentación, con especificaciones del tipo de material y altura de capas de relleno, así como el porcentaje de compactación requerido en obra. Resistencia a compresión del hormigón Resistencia del acero de la armadura Tamaño y posición de todos los elementos estructurales y el número, diámetro, espaciamiento y ubicación del acero de refuerzo.
Longitud de anclaje de la armadura, posición y longitud de los empalmes por traslapos. Contenido de un Plano de Instalaciones hidráulica Es un plano esquemático con dibujos compuestos por una serie de símbolos y conexiones que representan los componentes reales de un sistema Hidráulico, mostrando así, la secuencia de flujo de operación y el funcionamiento del circuito Se compone básicamente de los siguientes elementos: Tuberías Válvulas Bombas Depósitos Cilindros Motores Filtros Simbología La simbología consiste en una serie de pictogramas y dibujos con sentido completo, cuyo objeto es la representación en papel u otro medio de los elementos que componen un circuito hidráulico.
Instalaciones de agua servida y aguas lluvias: la importancia del sistema de aguas servidas y aguas lluvias con relación a la ubicación donde se colocarán con relación a plano-sitio, deberán respetar la ubicación de las cajas de registro con cierta holgura ya que estas están de acuerdo a un análisis de descarga y pendientes requeridas, los diámetros de las tuberías y accesorios varían según la necesidad de descarga, todo esto se encuentra explícito en el plano.
Detalles: Son gráficos detallados de elementos, accesorios e instalaciones puntuales que gráficamente no pueden ser expresados por símbolos. En estos detalles se exponen dimensiones, especificaciones de materiales. Simbología: un cuadro que detalla cada símbolo con su respectivo significado, este cuadro es muy importante en la lectura de planos sanitarios.
13. Perfil de distancias del cuadro de medición y cuarto eléctrico. 14. Vista de perfil o de sección del transformador de gabinete (cuando el transformador queda dentro del límite de propiedad) 15. Memoria técnica debidamente firmada por el profesional idóneo. 16. La memoria técnica debe incluir los cálculos de pérdidas y voltaje según el Manual de Normas y Condiciones para la Prestación del Servicio Público de Distribución de Energía y adicional los cálculos de corto circuito. 17. Ampliación del punto de entrega o cuarto eléctrico con distancias de los espacios de trabajo y altura de los medidores. 18. Plano con sello y firma de profesional idóneo. (sello fresco)
Contenido Plano de instalación de gas El plano comprende toda la instalación de redes internas y externas del gas; como lo son los medidores. Puede especificar algunas dimensiones del tubo, codos, diámetros e incluso materiales. Debe contener Notas Localización y simbología. Cuadro de detalles Esquemas tridimensionales configuración del centro de medición Montante Vista de planta con el trazo de la tubería
Procesos constructivos en edificaciones Es una serie de procedimientos que se deben seguir al momento de construir una edificación con el objetivo de hacer estas instrucciones de forma eficiente y organizada para ahorrar tiempo y dinero. Elementos que conforman el proceso constructivo Excavación del terreno Estructuras Cimentación Trabes Muros Columnas Instalaciones Sistemas de losas Acabados Deben llevar un orden y un tiempo asignados por un programa de obra. Procedimientos constructivos en edificación Son trabajos que siguen una secuela de etapas lógica para alcanzar el desarrollo pleno en la solución constructiva de los diferentes conceptos de obra que integran el catálogo de los mismos, en su realización estructural, arquitectónica o de instalaciones En las secuelas se debe considerar principalmente por los factores tiempo, costo y calidad. Tipos de mezclas en la construcción Lechada. Está integrada por cemento (gris o blanco) y agua, su aplicación principal consiste en sellar y ligar los elementos.
Pasta. Es semejante a la lechada, pero de condición más espesa, está integrada por elementos pétreos, principalmente graníticos, aglutinantes y agua. Su uso principal en los recubrimientos. Mortero. Conocido también como mezcla, está integrado por elementos pétreos, aglutinantes y agua. Se emplea para ligar elementos prefabricados o naturales. Concreto simple. Está compuesto de agregados pétreos (arena y grava) con granulometrías adecuadas, cemento (gris o blanco) reaccionados con agua. Se emplea principalmente en la estructura. Concreto Reforzado. Es el material compuesto de concreto simple y barras de acero corrugado (varilla corrugada), asociados de tal manera que forman un sólido único.
Especificaciones Particulares. Las que aplican a una sola obra o sistema constructivo y que pueden sustituir a las Especificaciones Generales. Comentario respecto al contenido de los planos : Como ingeniero es importante saber como se compone cada plano y principalmente como interpretarlo, además de saber que no solo se compone de un solo plano si no de varios, que nos van a permitir ver cada detalle de la construcción y tener una mejor percepción de lo que se va realizar en dicha obra, como los materiales que se van a utilizar hasta las instalaciones que se le van a colocar. Comentario de las Normas y Especificaciones: Éstas tienen como finalidad, establecer las características, para poder ejecutar bien una construcción así como le permite a las distintas dependencias gubernamentales establecer parámetros evaluables para evitar riesgos a la población. Fuentes : Componentes de un plano arquitectónico. (2016, 15 julio). Plano Arquitectónico. https://planoarquitectonico.weebly.com/componentes.html INTERPRETACIÓN Y LECTURA DE PLANOS ESTRUCTURALES PARTE 1. (2013, 1 abril). El Oficial. https://eloficial.ec/interpretacion-y-lectura-de-planos-estructurales-parte-1/#:~:text=Los %20planos%20estructurales%20son%20individuales,entre%20otras%20cosas%2C%20a%20su E. (2019, 9 julio). PLANO DE INSTALACIONES SANITARIAS PARA VIVIENDAS. El ofical. https://eloficial.ec/plano-de-instalaciones-sanitarias-para- viviendas/#:~:text=El%20plano%20de %20instalaciones%20sanitarias,A.A.L.L)%2C%20v%C3%A1lvulas%2C%20accesorios. Requisitos que debe cumplir un plano eléctrico. (2017, 28 julio). Grupo EPM. https://www.ensa.com.pa/requisitos-que-debe-cumplir-un-plano-electrico Plano de Instalaciones de Gas. (2015, 23 octubre). Biloba. https://bilobaargentina.wordpress.com/2015/10/23/plano-de-instalaciones-de-gas/
