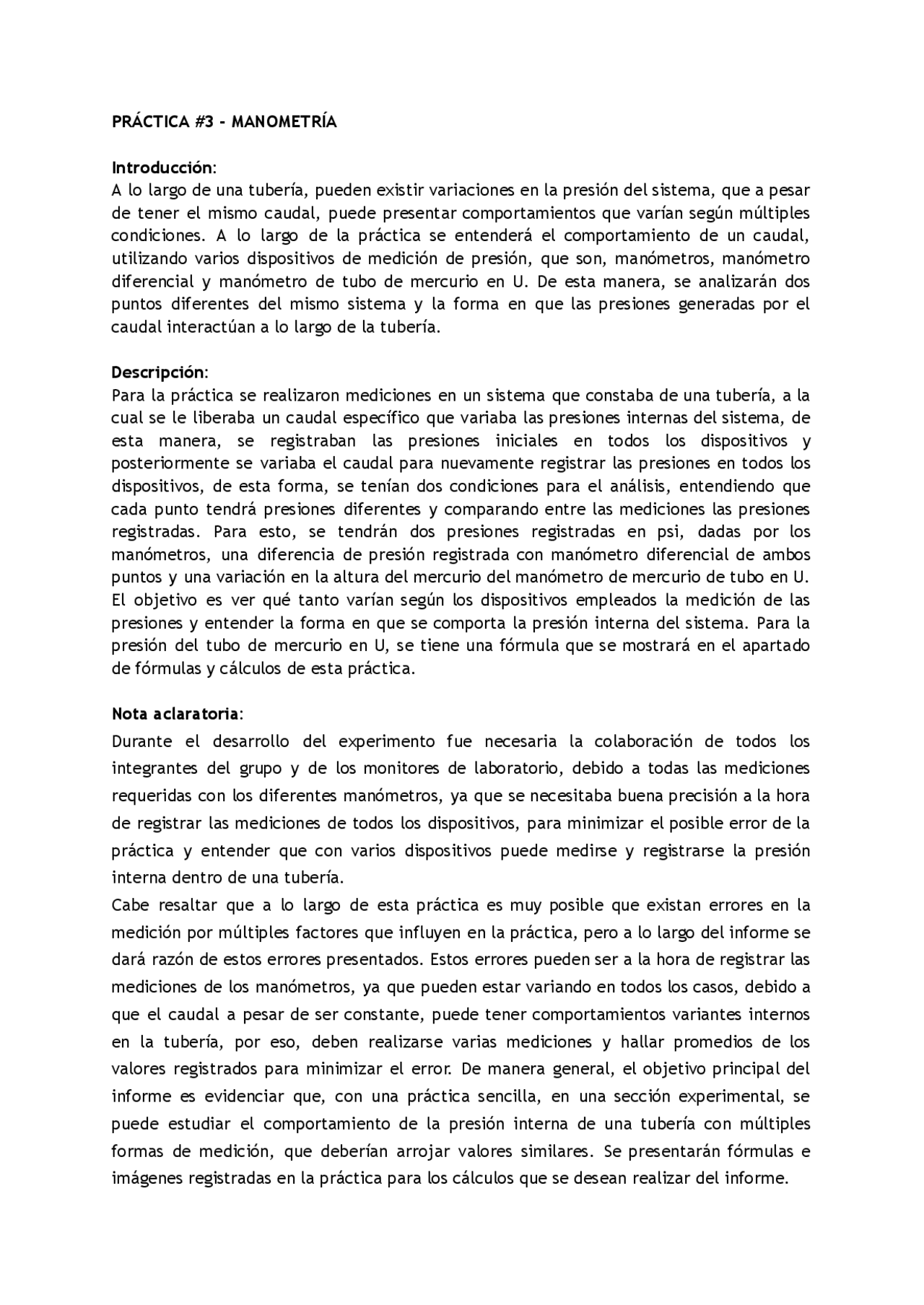

PRÁCTICA #3 - MANOMETRÍA
Introducción:
A lo largo de una tubería, pueden existir variaciones en la presión del sistema, que a pesar
de tener el mismo caudal, puede presentar comportamientos que varían según múltiples
condiciones. A lo largo de la práctica se entenderá el comportamiento de un caudal,
utilizando varios dispositivos de medición de presión, que son, manómetros, manómetro
diferencial y manómetro de tubo de mercurio en U. De esta manera, se analizarán dos
puntos diferentes del mismo sistema y la forma en que las presiones generadas por el
caudal interactúan a lo largo de la tubería.
Descripción:
Para la práctica se realizaron mediciones en un sistema que constaba de una tubería, a la
cual se le liberaba un caudal específico que variaba las presiones internas del sistema, de
esta manera, se registraban las presiones iniciales en todos los dispositivos y
posteriormente se variaba el caudal para nuevamente registrar las presiones en todos los
dispositivos, de esta forma, se tenían dos condiciones para el análisis, entendiendo que
cada punto tendrá presiones diferentes y comparando entre las mediciones las presiones
registradas. Para esto, se tendrán dos presiones registradas en psi, dadas por los
manómetros, una diferencia de presión registrada con manómetro diferencial de ambos
puntos y una variación en la altura del mercurio del manómetro de mercurio de tubo en U.
El objetivo es ver qué tanto varían según los dispositivos empleados la medición de las
presiones y entender la forma en que se comporta la presión interna del sistema. Para la
presión del tubo de mercurio en U, se tiene una fórmula que se mostrará en el apartado
de fórmulas y cálculos de esta práctica.
Nota aclaratoria:
Durante el desarrollo del experimento fue necesaria la colaboración de todos los
integrantes del grupo y de los monitores de laboratorio, debido a todas las mediciones
requeridas con los diferentes manómetros, ya que se necesitaba buena precisión a la hora
de registrar las mediciones de todos los dispositivos, para minimizar el posible error de la
práctica y entender que con varios dispositivos puede medirse y registrarse la presión
interna dentro de una tubería.
Cabe resaltar que a lo largo de esta práctica es muy posible que existan errores en la
medición por múltiples factores que influyen en la práctica, pero a lo largo del informe se
dará razón de estos errores presentados. Estos errores pueden ser a la hora de registrar las
mediciones de los manómetros, ya que pueden estar variando en todos los casos, debido a
que el caudal a pesar de ser constante, puede tener comportamientos variantes internos
en la tubería, por eso, deben realizarse varias mediciones y hallar promedios de los
valores registrados para minimizar el error. De manera general, el objetivo principal del
informe es evidenciar que, con una práctica sencilla, en una sección experimental, se
puede estudiar el comportamiento de la presión interna de una tubería con múltiples
formas de medición, que deberían arrojar valores similares. Se presentarán fórmulas e
imágenes registradas en la práctica para los cálculos que se desean realizar del informe.
