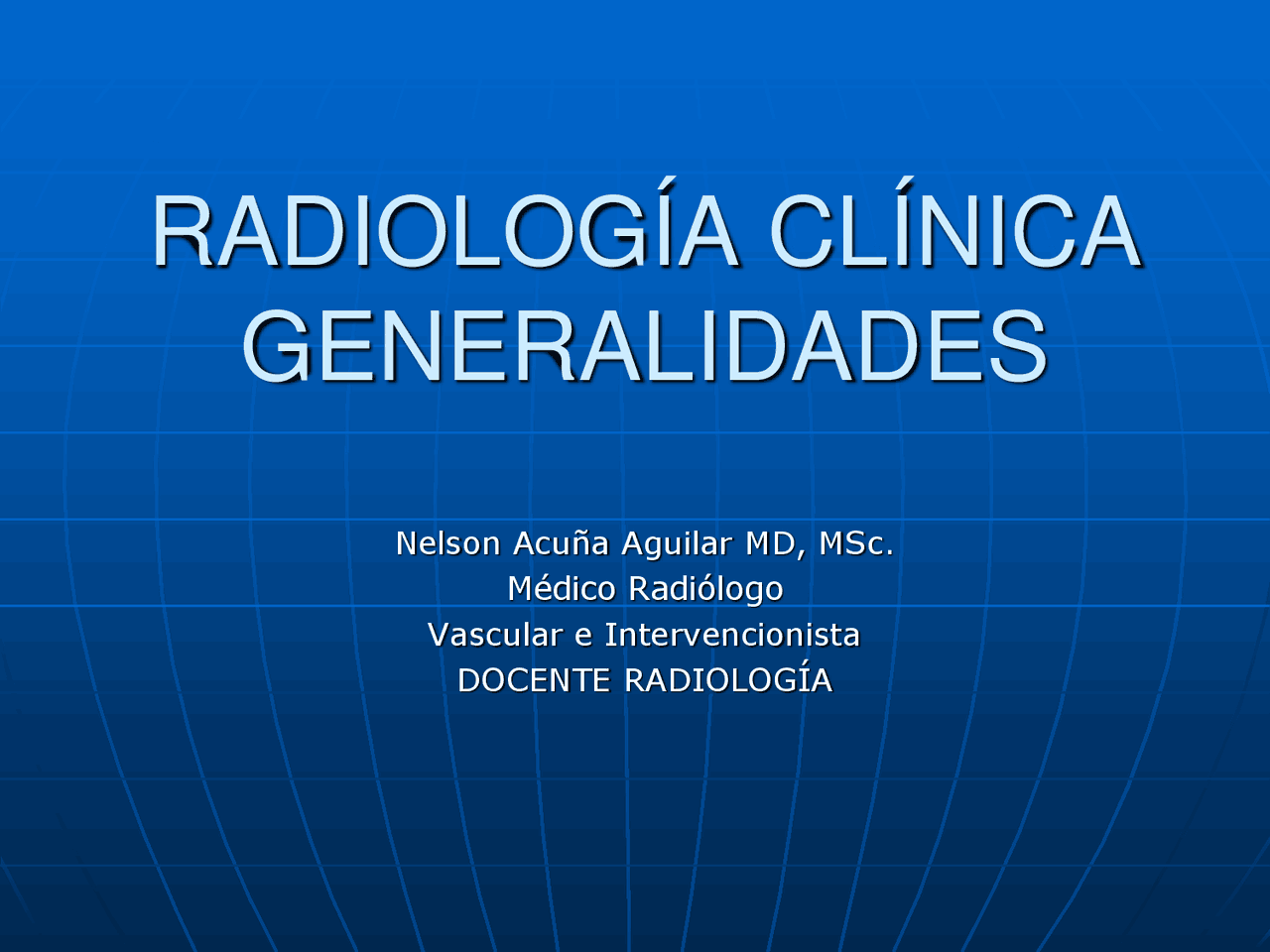

RADIOLOGÍA CLÍNICA

GENERALIDADES

Nelson Acuña Aguilar MD, MSc. Médico Radiólogo Vascular e Intervencionista DOCENTE RADIOLOGÍA

OBJETIVOS

 Al finalizar la presentación el estudiante deberá:

1. Saber que son los RX y como se producen.
2. Conocer al equipo de RX.
3. Saber las propiedades de los RX y sus efectos biológicos.
4. Conocer los medios de contraste usados en radiología.
5. Conocer las densidades radiológicas.
6. Conocer los demás métodos de imagen diagnóstica que se utilizan en medicina.
7. Conocer algunas modalidades de exploración y tratamiento en base a técnicas de imagen que se usan en medicina.

Los Rx fueron descubiertos el 8 de noviembre de 1895 por el físico alemán Roentgen. Tomo la primera fotografía de la mano de su esposa

 Wilhelm Conrad Roentgen

El equipo de RX

Tubo de RX Mesa Bucky mural Consola o comando

Es en el tubo donde se originan los RX

Esta formado por:

• Tubo de RX
• Mesa
• Bucky mural
• Consola

PRODUCCIÓN DE RX

TUBO DE RAYOS X

Cátodo (-) Anodo (+) e- Rx

PROPIEDADES DE LOS RX

1. Poder de Penetración. Tienen la capacidad de penetrar estructuras.  Tejidos radiotransparentes.- Son los tejidos de menor densidad (aire, grasa)  Tejidos Radiopacos.- Son estructuras de mayor densidad (hueso, músculo) 2. Efecto luminiscente. Esta constituido por:  Fluorescencia. Sustancias que emiten luz al ser expuestas a los RX.  Fosforescencia. Las sustancias que siguen emitiendo luz al se bombardeadas por RX 3. Efecto Fotográfico. Actúan sobre la emulsión fotográfica para ennegrecer la película radiográfica. 4. Efecto Ionizante. Produce ionización de las sustancias como los gases. 5. Efecto Biológico. Los mas importantes, son los causantes de daño orgánico.

ANALISIS DE LA IMAGEN

Densidad Radiográfica  grado de ennegrecimiento.

Existen cinco densidades radiológicas: a) Densidad radio-lucida:

1. Densidad aire (pulmón). 2 ) Densidad grasa. b) Densidad Radio-densa 3 ) Densidad agua (musculo). 4 ) Densidad calcio (huesos) 5 ) Densidad metal.

EQUIPOS DE RX

1. CONVENCIONALES
2. DIGITALIZADOS (CR)
3. DIGITALES (DR)

EQUIPOS

CONVENCIONALES

EQUIPOS DE RX

 DIGITALIZADOS (CR)  Son equipos de RX convencionales donde se reemplaza el chasis y la película, por un chasis especial que capta la imagen y lo transfiere directamente a un sistema de computadora. Mejor calidad.

EQUIPOS DE RX

 DIGITALES VERDADEROS (DR) Son equipos de RX que NO utilizan chasis ni películas radiográficas, la imagen obtenida por el equipo de RX es transferida directamente a una computadora para su procesado.  Mejor calidad

EQUIPOS DIGITALES

VERDADEROS

Se imprime o se lo guarda en CD o en el sistema de almacenamiento hospitalario RIS-PACS-HIS

RADIOLOGIA CONTRASTADA

 El yodo por vía endovenosa se elimina por vía renal.  No se debe administrar en pacientes alérgicos o con insuficiencia renal.  Se puede usar tanto por VO como EV. Se puede hacer cualquier estudio radiológico. Algunos estudios son: Urograma excretor, cistograma, pielografia, angiografía.  El yodo se usa como medio de contraste EV y VO en la tomografía.  El bario solo de usa por VO y VR. NO se usa por vía endovenosa.  Medio de contraste para el tubo digestivo.  No se absorbe.  Algunos estudios son: Esofagograma, SEGD, transito intestinal, colon por enema.  Si no se puede usar bario puede ser sustituida por yodo.

RX simple de abdomen RX Colon por enema (bario, vía rectal) RX Urograma excretor (yodo, vía endovenosa)
