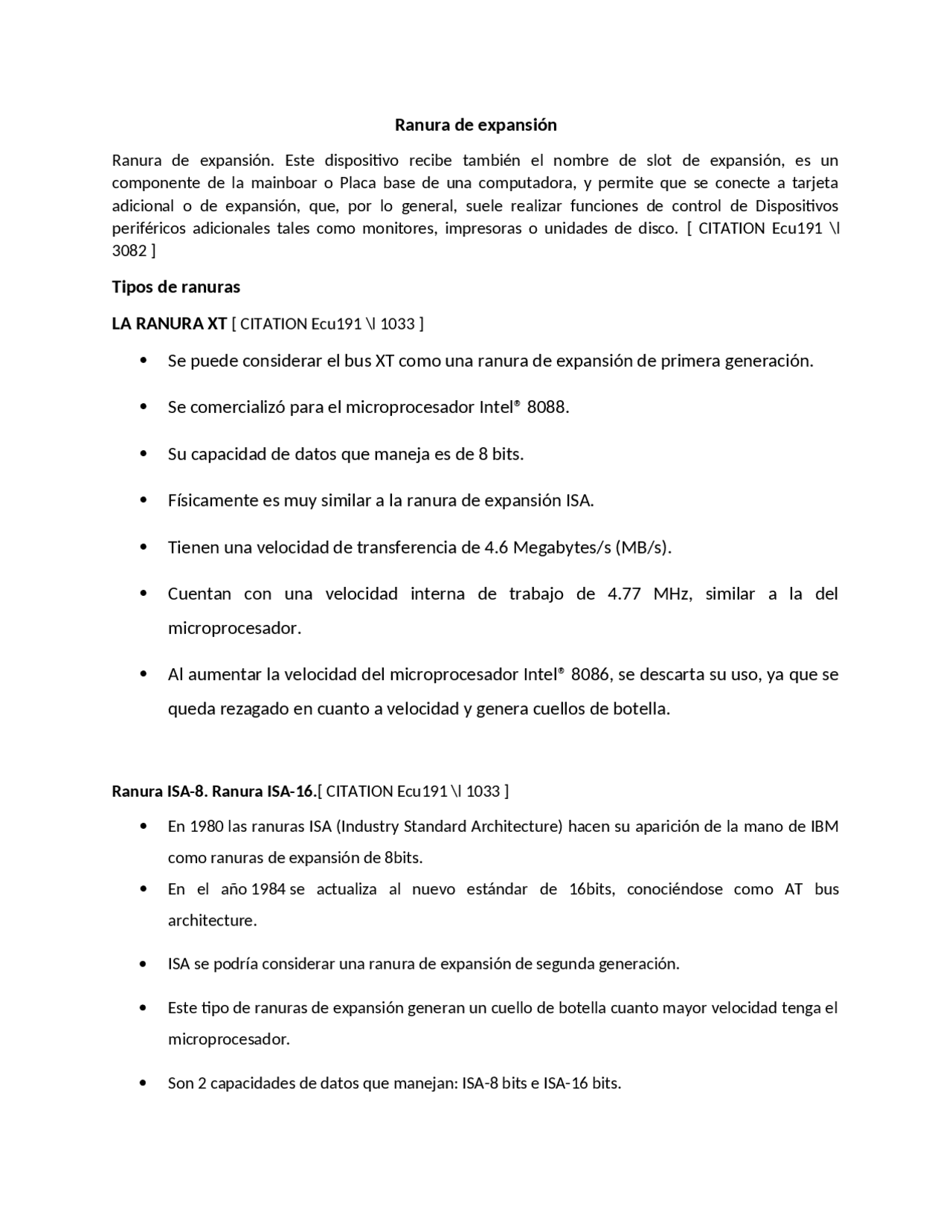

Ranura de expansión
Ranura de expansión. Este dispositivo recibe también el nombre de slot de expansión, es un componente de la mainboar o Placa base de una computadora, y permite que se conecte a tarjeta adicional o de expansión, que, por lo general, suele realizar funciones de control de Dispositivos periféricos adicionales tales como monitores, impresoras o unidades de disco. [ CITATION Ecu191 \l 3082 ]
Tipos de ranuras
LA RANURA XT [ CITATION Ecu191 \l 1033 ]
Se puede considerar el bus XT como una ranura de expansión de primera generación.
Se comercializó para el microprocesador Intel® 8088.
Su capacidad de datos que maneja es de 8 bits.
Físicamente es muy similar a la ranura de expansión ISA.
Tienen una velocidad de transferencia de 4.6 Megabytes/s (MB/s).
Cuentan con una velocidad interna de trabajo de 4.77 MHz, similar a la del
microprocesador.
Al aumentar la velocidad del microprocesador Intel® 8086, se descarta su uso, ya que se
queda rezagado en cuanto a velocidad y genera cuellos de botella.
Ranura ISA-8. Ranura ISA-16. [ CITATION Ecu191 \l 1033 ] En 1980 las ranuras ISA (Industry Standard Architecture) hacen su aparición de la mano de IBM como ranuras de expansión de 8bits. En el año 1984 se actualiza al nuevo estándar de 16bits, conociéndose como AT bus architecture. ISA se podría considerar una ranura de expansión de segunda generación. Este tipo de ranuras de expansión generan un cuello de botella cuanto mayor velocidad tenga el microprocesador. Son 2 capacidades de datos que manejan: ISA-8 bits e ISA-16 bits.
Físicamente son diferentes las ranuras de expansión, la de 8 bits es de menor tamaño que la de 16 bits. La ranura ISA 16 bits soporta también dispositivos ISA 8 bits, mas no a la inversa. Tienen una velocidad de transferencia de hasta 20 MB/s con una velocidad interna de trabajo de 4.77 MHz, 6 Mhz, 8 MHz y 10 MHz. Cuenta con una función llamada " bus master " ó mando a nivel de bus, que permite trabajar de manera directa con la memoria RAM Figura 1. Ranura de expansión ISA-8. Fuente: http://www.informaticamoderna.com/Slot_ISA.htm Figura 2. Ranura de expansión ISA-16. Fuente: http://www.informaticamoderna.com/Slot_ISA.htm LA RANURA MCA [ CITATION Ecu191 \l 1033 ] Apareció en 1988, no es en realidad un Bus, sino una especie de sistema de canalización. MCA se podría considerar una ranura de expansión de tercera generación junto con la ranura EISA. Fue una nueva ranura de expansión desarrollada por IBM® para sus equipos PS/2. No cuenta con compatibilidad con las ranuras ISA y ranuras EISA. Integra una capacidad de datos de 16 bits y 32 bits. Reduce radiaciones emitidas con mayor cantidad de tierras físicas. Tienen una velocidad de transferencia de 20 Megabytes/s (MB/s) para 16 bits y 40 MB/s para 32 bits. Cuentan con una velocidad interna de trabajo de 10 MHz. Cuenta con una función llamada "bus master" ó mando a nivel de bus, que permite trabajar de manera directa con los dispositivos sin que intervenga el microprocesador.
Sus 2 capacidades de datos que maneja es de 32 bits. Físicamente tiene 2 secciones de contactos, con buen ajuste al momento de colocar las tarjetas. Tienen una velocidad de transferencia de 33 Megabytes/s (MB/s) hasta 40 MB/s. Cuentan con una velocidad interna de trabajo de 8.33 MHz. Cuenta con una función llamada "bus master" o mando a nivel de bus, que permite trabajar de manera directa con los dispositivos sin que intervenga el microprocesador. Ranura PCI. [ CITATION Ecu191 \l 1033 ] En el año 1990 se produce uno de los avances mayores en el desarrollo de los ordenadores, con la salida del bus PCI (Peripheral Component Interconnect). PCI se podría considerar una ranura de expansión de cuarta generación. Es una ranura de tamaño menor a las anteriores tanto el largo como en ancho. Integra una capacidad de datos de 32 bits y 64 bits para el microprocesador Intel Pentium Tiene una velocidad de transferencia de hasta 125.88 MB/s 53,54 MB/s respectivamente. Cuentan con una velocidad interna de trabajo de 33 MHz para 32 bits y 66 MHz para 64 bits. Cuenta con una función llamada " bus master " ó mando a nivel de bus, que permite trabajar de manera directa con los dispositivos y la memoria RAM sin que intervenga el microprocesador. Figura 1. Ranura de expansión PCI. Fuente: http://www.informaticamoderna.com/Slot_PCI.htm RANURA AGP. [ CITATION Ecu191 \l 1033 ] Es desarrollado por Intel en 1996 como Puerto gráfico de altas prestaciones. AGP se considera una ranura de expansión, pero no está dentro de la categoría sino más bien de un puerto. Es una ranura que ocupa muy poco espacio en la placa base mide apenas 8 cm. de largo. No está conectado con las ranuras de expansión, por lo que no comparte recursos y agiliza su función.
Tiene la capacidad de acceder de manera directa al Chipset (dispositivo que adecua la velocidad de los microprocesadores con las tarjetas) y por lo tanto consigue mayor rendimiento. Integra un seguro que permite una mejor fijación de la tarjeta aceleradora de gráficos en la ranura. El bus AGP se conecta directamente al FSB (" Front Side Bus ") del microprocesaador y utiliza la misma frecuencia, con un ancho de banda más elevado. Integra una capacidad de datos de 32 bits. Tiene una velocidad de transferencia de 267 MB/S hasta 2000 respectivamente. Cuentan con una velocidad interna de trabajo de 66 MHz. Hay varias versiones de esta ranura (1X, 2X, 4X y 8X). Cuenta con una función llamada DMA ("Direct Memory Access") lo cual permite trabajar de manera directa con los dispositivos y la memoria RAM sin que intervenga el microprocesador. Figura 1. Ranura - puerto AGP. Fuente: http://www.informaticamoderna.com/Slot_AGP.htm Ranura AMR-CNR [ CITATION Ecu191 \l 1033 ] AMR Es una ranura de expansión en la Placa madre para Dispositivos de audio (como tarjeta de sonido) o módems lanzada en 1998. CNR es una ranura de expansión en la Placa base para dispositivos de comunicaciones como módems o Tarjetas de red. Un poco más grande que la ranura audio/módem rise, CNR fue introducida en febrero de 2000 por Intel en sus placas madres para Procesadores Pentium. AMR buscaba ser una ranura multifunción que ahorra en la fabricación de hardware utilizando recursos software. La ranura AMR se utilizaría principalmente para insertar tarjetas de sonido y módems internos. CNR es una versión mejorada del AMR. La ranura AMR se utiliza principalmente para insertar tarjetas de sonido, módems internos y además soporta tarjetas de red Ethernet. Hasta la fecha, el CNR ha permanecido en muchas tarjetas base. Es una ranura de tamaño menor a las anteriores. Figura 1. Ranura de expansión CNR.
Consta de un panel con 68 conectores hembra, los cuáles permiten el acoplamiento de las tarjetas PCMCIA. Figura 1. Esquema interno de la ranura PCMCIA Fuente: http://www.informaticamoderna.com/Slot_PCMCIA.htm
Referencias
CITATION Ecu191 \l 3082 : , (EcuRed, 2019), CITATION Ecu191 \l 1033 : , (EcuRed, 2019), CITATION Ecu191 \l 1033 : , (EcuRed, 2019),
