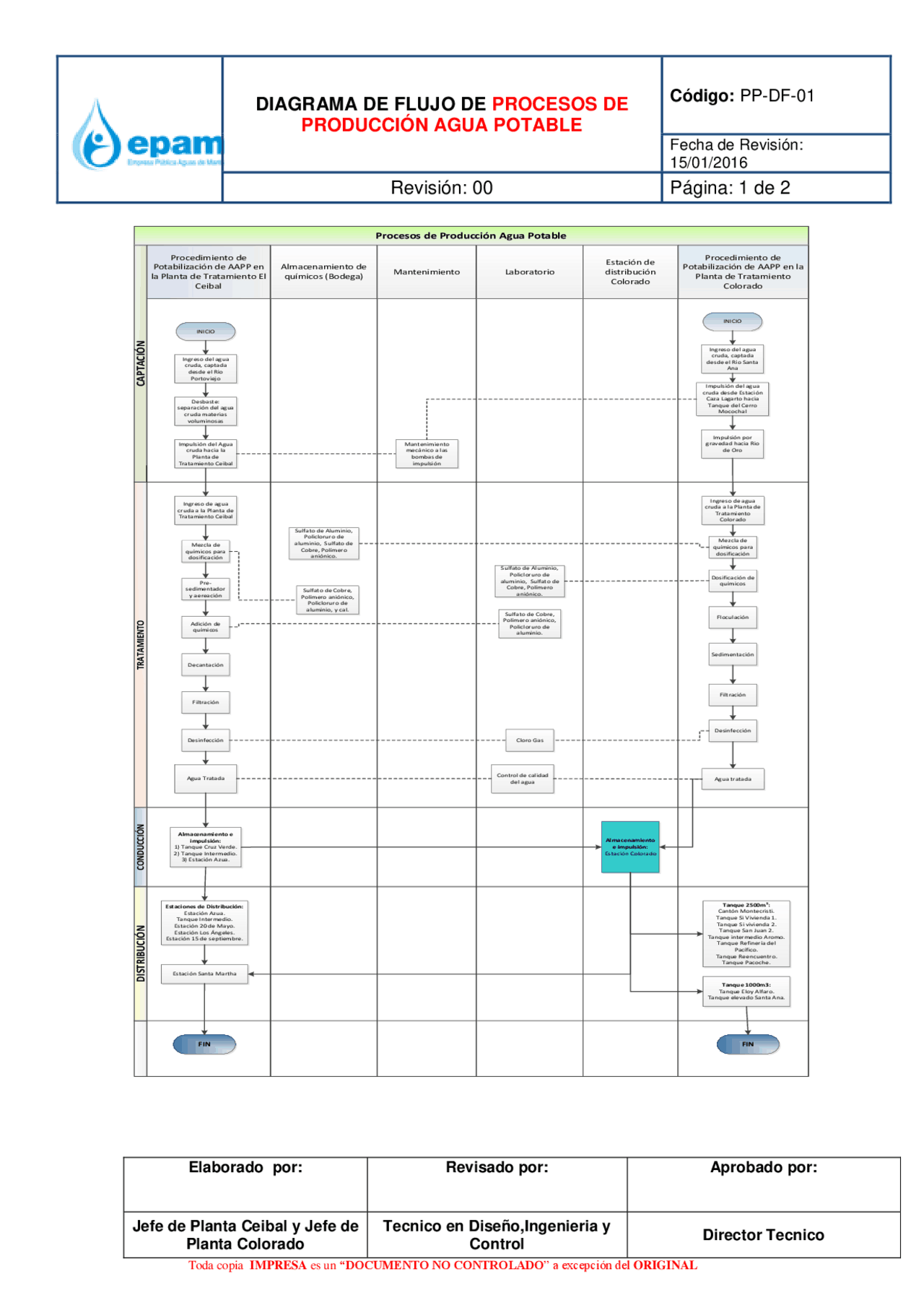

DIAGRAMA DE FLUJO DE PROCESOS DE
PRODUCCIÓN AGUA POTABLE
Código: PP-DF-01
Fecha de Revisión:
15/01/2016
Revisión: 00
Página: 1 de 2
Elaborado por:
Revisado por:
Aprobado por:
Jefe de Planta Ceibal y Jefe de
Planta Colorado
Tecnico en Diseño,Ingenieria y
Control
Director Tecnico
Toda copia IMPRESA es un “DOCUMENTO NO CONTROLADO” a excepción del ORIGINAL
Procesos de Producción Agua Potable
Procedimiento de
Potabilización de AAPP en
la Planta de Tratamiento El
Ceibal
Procedimiento de
Potabilización de AAPP en la
Planta de Tratamiento
Colorado
Almacenamiento de
químicos (Bodega) Mantenimiento
Estación de
distribución
Colorado
Laboratorio
CAPTACIÓN
TRATAMIENTOCONDUCCIÓN
DISTRIBUCIÓN
INICIO
Ingreso del agua
cruda, captada
desde el Río
Portoviejo
Desbaste:
separación del agua
cruda materias
voluminosas
Impulsión del Agua
cruda hacia la
Planta de
Tratamiento Ceibal
Mantenimiento
mecánico a las
bombas de
impulsión
INICIO
Ingreso del agua
cruda, captada
desde el Río Santa
Ana
Impulsión del agua
cruda desde Estación
Caza Lagarto hacia
Tanque del Cerro
Mocochal
Impulsión por
gravedad hacia Rio
de Oro
Ingreso de agua
cruda a la Planta de
Tratamiento
Colorado
Ingreso de agua
cruda a la Planta de
Tratamiento Ceibal
Mezcla de
químicos para
dosificación
Pre-
sedimentador
y aereación
Adición de
químicos
Decantación
Filtración
Sulfato de Aluminio,
Policloruro de
aluminio, Sulfato de
Cobre, Polímero
aniónico.
Dosificación de
químicos
Floculación
Sedimentación
Filtración
Sulfato de Cobre,
Polímero aniónico,
Policloruro de
aluminio, y cal.
Desinfección
Mezcla de
químicos para
dosificación
Sulfato de Aluminio,
Policloruro de
aluminio, Sulfato de
Cobre, Polímero
aniónico.
Sulfato de Cobre,
Polímero aniónico,
Policloruro de
aluminio.
Desinfección Cloro Gas
Almacenamiento e
impulsión:
1) Tanque Cruz Verde.
2) Tanque Intermedio.
3) Estación Azua.
Estaciones de Distribución:
Estación Azua.
Tanque Intermedio.
Estación 20 de Mayo.
Estación Los Ángeles.
Estación 15 de septiembre.
FIN
Almacenamiento
e impulsión:
Estación Colorado
Tanque 1000m3:
Tanque Eloy Alfaro.
Tanque elevado Santa Ana.
Tanque 2500m3:
Cantón Montecristi.
Tanque Si Vivienda 1.
Tanque Si vivienda 2.
Tanque San Juan 2.
Tanque intermedio Aromo.
Tanque Refinería del
Pacífico.
Tanque Reencuentro.
Tanque Pacoche.
FIN
Estación Santa Martha
Agua Tratada Agua tratada
Control de calidad
del agua
