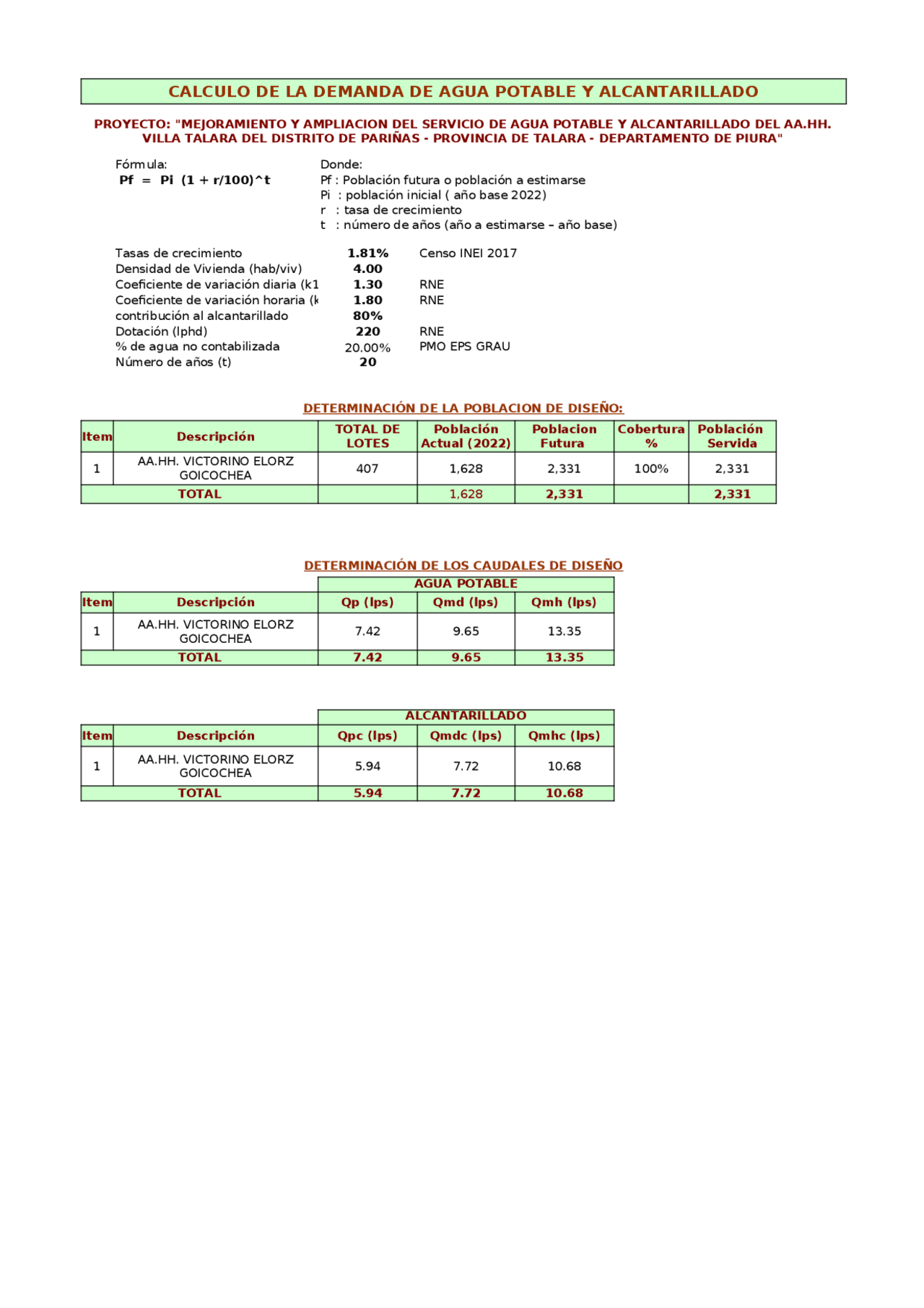

CALCULO DE LA DEMANDA DE AGUA POTABLE Y ALCANTARILLADO
Fórmula: Donde:
Pf = Pi (1 + r/100)^t Pf : Población futura o población a estimarse
Pi : población inicial ( año base 2022)
r : tasa de crecimiento
t : número de años (año a estimarse – año base)
Tasas de crecimiento 1.81% Censo INEI 2017
Densidad de Vivienda (hab/viv) 4.00
Coeficiente de variación diaria (k1
1.30 RNE
Coeficiente de variación horaria (k
1.80 RNE
contribución al alcantarillado 80%
Dotación (lphd) 220 RNE
% de agua no contabilizada 20.00% PMO EPS GRAU
Número de años (t) 20
DETERMINACIÓN DE LA POBLACION DE DISEÑO:
Item
Descripción
1 407 1,628 2,331 100% 2,331
TOTAL 1,628 2,331 2,331
DETERMINACIÓN DE LOS CAUDALES DE DISEÑO
AGUA POTABLE
Item
Descripción Qp (lps) Qmd (lps) Qmh (lps)
1 7.42 9.65 13.35
TOTAL 7.42 9.65 13.35
ALCANTARILLADO
Item
Descripción Qpc (lps) Qmdc (lps) Qmhc (lps)
1 5.94 7.72 10.68
TOTAL 5.94 7.72 10.68
PROYECTO: "MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO DEL AA.HH.
VILLA TALARA DEL DISTRITO DE PARIÑAS - PROVINCIA DE TALARA - DEPARTAMENTO DE PIURA"
TOTAL DE
LOTES
Población
Actual (2022)
Poblacion
Futura
Cobertura
%
Población
Servida
AA.HH. VICTORINO ELORZ
GOICOCHEA
AA.HH. VICTORINO ELORZ
GOICOCHEA
AA.HH. VICTORINO ELORZ
GOICOCHEA

Vista previa parcial del texto

¡Descarga redes de agua potable. y más Apuntes en PDF de Cultura Científica solo en Docsity!

CALCULO DE LA DEMANDA DE AGUA POTABLE Y ALCANTARILLADO

Fórmula: Donde: Pf = Pi (1 + r/100)^t Pf : Población futura o población a estimarse Pi : población inicial ( año base 2022) r : tasa de crecimiento t : número de años (año a estimarse – año base) Tasas de crecimiento 1.81% Censo INEI 2017 Densidad de Vivienda (hab/viv) 4. Coeficiente de variación diaria (k1 1.30 RNE Coeficiente de variación horaria (k 1.80 RNE contribución al alcantarillado 80% Dotación (lphd) 220 RNE % de agua no contabilizada (^) 20.00% PMO EPS GRAU Número de años (t) 20 DETERMINACIÓN DE LA POBLACION DE DISEÑO: Item Descripción 1 407 1,628 2,331 100% 2, TOTAL 1,628 2,331 2, DETERMINACIÓN DE LOS CAUDALES DE DISEÑO AGUA POTABLE Item Descripción Qp (lps) Qmd (lps) Qmh (lps) 1 7.42 9.65 13. TOTAL 7.42 9.65 13. ALCANTARILLADO Item Descripción Qpc (lps) Qmdc (lps) Qmhc (lps) 1 5.94 7.72 10. TOTAL 5.94 7.72 10.

PROYECTO: "MEJORAMIENTO Y AMPLIACION DEL SERVICIO DE AGUA POTABLE Y ALCANTARILLADO DEL AA.HH.

VILLA TALARA DEL DISTRITO DE PARIÑAS - PROVINCIA DE TALARA - DEPARTAMENTO DE PIURA"

TOTAL DE

LOTES

Población Actual (2022) Poblacion Futura Cobertura % Población Servida AA.HH. VICTORINO ELORZ GOICOCHEA AA.HH. VICTORINO ELORZ GOICOCHEA AA.HH. VICTORINO ELORZ GOICOCHEA

A. PARAMETROS DE DISEÑO CONSIDERADOS

PARAMETROS BASICOS DE DISEÑO UNIDAD VALOR SUGERIDO (*)

COEFICIENTE DE RUGOSIDAD --- 0.01 0.

CAUDAL MINIMO EN TRAMOS INICIALES l/s (^) 0.01 1. VELOCIDAD MINIMA m/s (^) 0.60 0. VELOCIDAD MAXIMA m/s (^) 3.50 4. RELACION h/D MINIMA ---^ 0.01 0. RELACION h/D MAXIMA ---^ 0.75 0. FUERZA DE TRACCION MINIMA Kg/m2 0.12 0. RECUBRIMIENTO MINIMO m (^) 1.00 1. PROFUNDIDAD MAXIMA DE EXCAVACION m (^) 6.00 6. (*) Azevedo-Netto, José M.; "TECNOLOGIAS INNOVADORAS Y DE BAJO COSTO (^) DN SN UTILIZADAS EN LOS SISTEMAS DE ALCANTARILLADO"; Serie Técnica No. 29 (^) (mm) e(mm) E (mm) Ø Diseño OPS/OMS; 1992. (^200) 4.9 9.8 190. 250 6.2 12.4 237. B. RESULTADOS DE SIMULACIÓN REDES DE ALCANTARILLADO^315 7.7^ 15.4^ 299. CAUDAL PROMEDIO : 5.94 l/s (^355) 8.7 17.4 337. CAUDAL MÁXIMO DIARIO : 7.72 l/s (^400) 9.8 19.6 380. CAUDAL MÁXIMO HORARIO : 10.68^ l/s^450 11.0 22.0 428. CAUDAL INFILT. LLUVIAS (10%) : 1.07^ l/s CAUDAL MAX. HORARIO DISEÑO: 11.75 l/s CAUDAL UNITARIO DISEÑO: 0.004565 l/s/ml CUADRO Nº 1. SIMULACIÓN HIDRAULICA DE REDES DE ALCANTARILLADO EN AREA DE DRENAJE N° BUZONES DEL TRAMO LONGITUD CAUDAL DIAMETRO VELOCIDAD COTAS TERRENO COTAS DE FONDO ALTURA DE BUZON (M) RIGIDEZ ARRIBA ABAJO (m) (l/s) (m/m) mm m/s a/A h/D Kg/m2 ARRIBA ABAJO ARRIBA ABAJO ARRIBA ABAJO mm KN/m 11 12 30.35 0.14 0.0195 (^) 190.2 0.48 0.010 4.42% 0.1 61.68 61.50 60.35 59.76 1.330 1.741 1.536 200 SN 12 14 39.30 0.32 0.0219 190.2 0.61 0.018 5.55% 0.1 61.50 61.07 59.76 58.90 1.741 2.174 1.958 200 SN 14 47 42.70 0.51 0.0052 (^) 190.2 0.40 0.045 9.10% 0.1 61.07 60.90 58.90 58.68 2.174 2.221 2.198 200 SN 47 23 41.53 0.70 0.0364 (^) 190.2 0.91 0.027 6.79% 0.3 60.90 59.37 58.68 57.17 2.221 2.200 2.211 200 SN 21 14 46.55 0.51 0.0051 (^) 190.2 0.40 0.045 9.13% 0.1 60.59 61.07 59.14 58.90 1.456 2.174 1.815 200 SN 14 29 64.31 0.51 0.0124 (^) 190.2 0.56 0.032 7.42% 0.1 61.07 60.45 58.90 58.10 2.174 2.347 2.261 200 SN 32 30 57.27 0.36 0.0060 (^) 190.2 0.39 0.033 7.50% 0.1 61.01 60.88 58.75 58.41 2.258 2.471 2.365 200 SN 30 29 50.77 0.49 0.0060 (^) 190.2 0.42 0.041 8.62% 0.1 60.88 60.45 58.41 58.10 2.471 2.347 2.409 200 SN 29 46 40.83 1.19 0.0060 (^) 190.2 0.53 0.079 13.29% 0.1 60.45 59.81 58.10 57.86 2.347 1.948 2.148 200 SN 46 1 46.62 1.40 0.0133 (^) 190.2 0.74 0.067 11.79% 0.2 59.81 59.04 57.86 57.24 1.948 1.800 1.874 200 SN 27 17 45.46 0.41 0.0060 190.2 0.40 0.036 7.91% 0.1 59.58 59.62 58.38 58.10 1.200 1.520 1.360 200 SN 16 45 44.92 0.41 0.0060 (^) 190.2 0.40 0.035 7.88% 0.1 59.67 59.80 58.47 58.20 1.200 1.596 1.398 200 SN 45 25 44.60 0.41 0.0060 (^) 190.2 0.40 0.036 7.91% 0.1 59.80 59.93 58.20 57.94 1.596 1.997 1.797 200 SN 29 25 68.18 0.31 0.0193 (^) 190.2 0.58 0.019 5.63% 0.1 60.45 59.93 59.25 57.94 1.200 1.997 1.599 200 SN 25 26 49.35 0.95 0.0060 (^) 190.2 0.50 0.067 11.83% 0.1 59.93 59.90 57.94 57.64 1.997 2.261 2.129 200 SN 26 3 55.46 1.20 0.0060 190.2 0.53 0.080 13.36% 0.1 59.90 59.39 57.64 57.31 2.261 2.082 2.172 200 SN 3 51 11.70 1.25 0.0059 (^) 190.2 0.53 0.083 13.73% 0.1 59.39 59.30 57.31 57.24 2.082 2.061 2.072 200 SN 28 37 34.34 0.16 0.0135 (^) 190.2 0.43 0.013 4.79% 0.1 59.39 59.34 58.19 57.73 1.200 1.607 1.404 200 SN 37 51 36.31 0.32 0.0135 (^) 190.2 0.51 0.022 6.08% 0.1 59.34 59.30 57.73 57.24 1.607 2.061 1.834 200 SN Tuberia de PVC para Alcantarillado Sanitario - Norma NTP ISO 4435:2005, SN 4 (Rigidez 4kN/m2) - Rigidez medida según Norma iso 9969 PENDIENTE PROPUESTA CONDIC. DEL FLUJO F. TRACCION (^) PROMH DIAMETRO NOMINAL

A. PARAMETROS DE DISEÑO CONSIDERADOS

PARAMETROS BASICOS DE DISEÑO UNIDAD VALOR SUGERIDO (*)

COEFICIENTE DE RUGOSIDAD ---^ 0.01 0.

CAUDAL MINIMO EN TRAMOS INICIALES l/s^ 0.01 1. VELOCIDAD MINIMA m/s 0.60 0. VELOCIDAD MAXIMA m/s (^) 3.50 4. RELACION h/D MINIMA --- (^) 0.01 0. RELACION h/D MAXIMA --- (^) 0.75 0. FUERZA DE TRACCION MINIMA Kg/m2 (^) 0.12 0. RECUBRIMIENTO MINIMO m (^) 1.00 1. PROFUNDIDAD MAXIMA DE EXCAVACION m^ 6.00 6. (*) Azevedo-Netto, José M.; "TECNOLOGIAS INNOVADORAS Y DE BAJO COSTO (^) DN SN UTILIZADAS EN LOS SISTEMAS DE ALCANTARILLADO"; Serie Técnica No. 29 (^) (mm) e(mm) E (mm) Ø Diseño OPS/OMS; 1992. (^200) 4.9 9.8 190. 250 6.2 12.4 237. B. RESULTADOS DE SIMULACIÓN REDES DE ALCANTARILLADO 315 7.7 15.4 299. CAUDAL PROMEDIO : 5.94^ l/s^355 8.7 17.4 337. CAUDAL MÁXIMO DIARIO : 7.72 l/s 400 9.8 19.6 380. CAUDAL MÁXIMO HORARIO : 10.68 l/s 450 11.0 22.0 428. CAUDAL INFILT. LLUVIAS (10%) : 1.07 l/s CAUDAL MAX. HORARIO DISEÑO: 11.75 l/s CAUDAL UNITARIO DISEÑO: 0.004565 l/s/ml CUADRO Nº 1. SIMULACIÓN HIDRAULICA DE REDES DE ALCANTARILLADO EN AREA DE DRENAJE N° BUZONES DEL TRAMO LONGITUD CAUDAL DIAMETRO VELOCIDAD COTAS TERRENO COTAS DE FONDO ALTURA DE BUZON (M) RIGIDEZ ARRIBA ABAJO (m) (l/s) (m/m) mm m/s a/A h/D Kg/m2 ARRIBA ABAJO ARRIBA ABAJO ARRIBA ABAJO mm KN/m Tuberia de PVC para Alcantarillado Sanitario - Norma NTP ISO 4435:2005, SN 4 (Rigidez 4kN/m2) - Rigidez medida según Norma iso 9969 PENDIENTE PROPUESTA CONDIC. DEL FLUJO F. TRACCION (^) PROMH DIAMETRO NOMINAL 42 33 48.30 0.43 0.0150 190.2 0.58 0.026 6.67% 0.1 61.25 61.56 59.21 58.48 2.044 3.080 2.562 200 SN 33 34 56.12 1.92 0.0052 190.2 0.56 0.121 17.80% 0.1 61.56 61.24 58.48 58.19 3.080 3.046 3.063 200 SN 31 40 45.94 0.21 0.0150 (^) 190.2 0.48 0.015 5.15% 0.1 60.86 61.07 59.60 58.91 1.260 2.160 1.710 200 SN 40 34 47.94 0.43 0.0150 (^) 190.2 0.57 0.026 6.65% 0.1 61.07 61.24 58.91 58.19 2.160 3.046 2.603 200 SN 34 22 63.42 2.64 0.0051 (^) 190.2 0.60 0.154 21.13% 0.1 61.24 61.39 58.19 57.87 3.046 3.520 3.283 200 SN 22 10 51.14 2.87 0.0206 (^) 190.2 1.04 0.097 15.29% 0.4 61.39 60.64 57.87 56.81 3.520 3.828 3.674 200 SN 15 9 42.93 0.20 0.0138 (^) 190.2 0.46 0.015 5.11% 0.1 61.21 60.62 60.01 59.42 1.200 1.200 1.200 200 SN 9 10 23.54 0.50 0.0050 190.2 0.40 0.045 9.08% 0.1 60.62 60.64 59.42 59.30 1.200 1.343 1.272 200 SN 10 20 46.38 3.39 0.0206 190.2 1.09 0.110 16.67% 0.4 60.64 60.50 56.81 55.86 3.828 4.644 4.236 200 SN 20 DES-6 77.83 3.74 0.0100 190.2 0.85 0.155 21.28% 0.2 60.50 59.86 55.86 55.08 4.644 4.780 4.712 200 SN 4 38 55.25 0.45 0.0050 (^) 190.2 0.39 0.041 8.63% 0.1 58.90 58.78 57.70 57.42 1.200 1.360 1.280 200 SN 38 5 47.10 0.47 0.0050 (^) 190.2 0.39 0.042 8.77% 0.1 58.78 60.88 57.42 57.18 1.360 3.693 2.527 200 SN 5 DES-6 53.80 0.71 0.0391 (^) 190.2 0.93 0.027 6.73% 0.3 60.88 59.86 57.18 55.08 3.693 4.780 4.237 200 SN 23 1 64.73 1.00 0.0098 337.6 0.60 0.018 5.58% 0.1 59.37 59.04 56.87 56.24 2.500 2.800 2.650 355 SN 1 16 67.31 2.70 0.0030 (^) 337.6 0.50 0.061 11.07% 0.1 59.04 59.67 56.24 56.04 2.800 3.639 3.220 355 SN 16 17 33.59 2.86 0.0030 (^) 337.6 0.51 0.063 11.37% 0.1 59.67 59.62 56.04 55.93 3.639 3.689 3.664 355 SN 17 DES-1 8.64 3.10 0.0030 (^) 337.6 0.52 0.067 11.86% 0.1 59.62 59.62 55.93 55.91 3.689 3.715 3.702 355 SN
