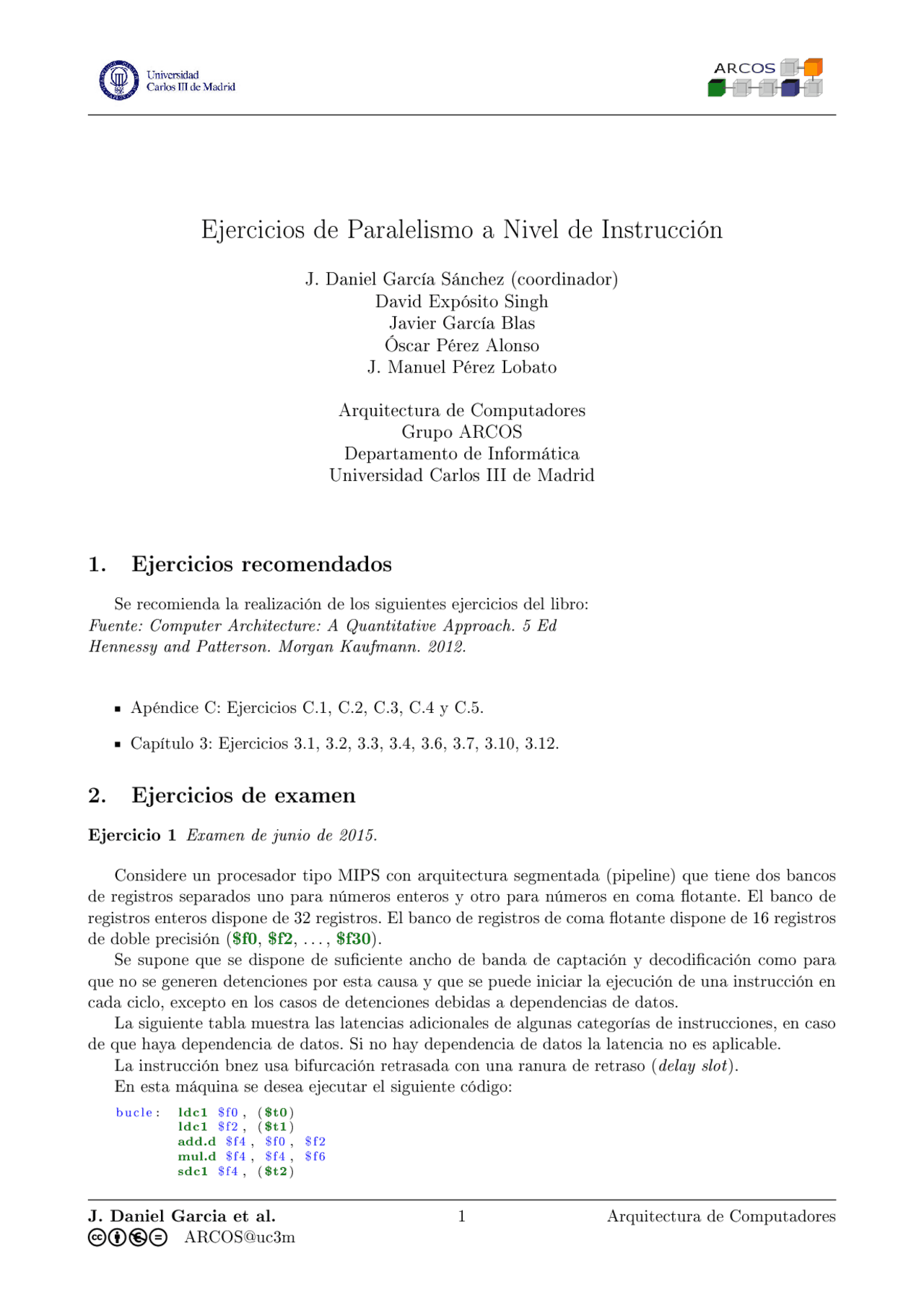

Ejercicios de Paralelismo a Nivel de Instrucción
J. Daniel García Sánchez (coordinador)
David Expósito Singh
Javier García Blas
Óscar Pérez Alonso
J. Manuel Pérez Lobato
Arquitectura de Computadores
Grupo ARCOS
Departamento de Informática
Universidad Carlos III de Madrid
1. Ejercicios recomendados
Se recomienda la realización de los siguientes ejercicios del libro: Fuente: Computer Architecture: A Quantitative Approach. 5 Ed Hennessy and Patterson. Morgan Kaufmann. 2012.
Apéndice C: Ejercicios C.1, C.2, C.3, C.4 y C.5.
Capítulo 3: Ejercicios 3.1, 3.2, 3.3, 3.4, 3.6, 3.7, 3.10, 3.12.
2. Ejercicios de examen
Ejercicio 1 Examen de junio de 2015.
Considere un procesador tipo MIPS con arquitectura segmentada (pipeline) que tiene dos bancos de registros separados uno para números enteros y otro para números en coma otante. El banco de registros enteros dispone de 32 registros. El banco de registros de coma otante dispone de 16 registros de doble precisión ($f0, $f2,... , $f30). Se supone que se dispone de su ciente ancho de banda de captación y decodi cación como para que no se generen detenciones por esta causa y que se puede iniciar la ejecución de una instrucción en cada ciclo, excepto en los casos de detenciones debidas a dependencias de datos. La siguiente tabla muestra las latencias adicionales de algunas categorías de instrucciones, en caso de que haya dependencia de datos. Si no hay dependencia de datos la latencia no es aplicable. La instrucción bnez usa bifurcación retrasada con una ranura de retraso (delay slot). En esta máquina se desea ejecutar el siguiente código: b u c l e : ldc1 $ f 0 , ( $t0 ) ldc1 $ f 2 , ( $t1 ) add.d $ f 4 , $ f 0 , $ f 2 mul.d $ f 4 , $ f 4 , $ f 6 sdc1 $ f 4 , ( $t2 )
J. Daniel Garcia et al. 1 Arquitectura de Computadores
Cuadro 1: Latencias adicionales por instrucción Instrucción Latencia adicional Operación
ldc
+2 Carga un valor de 64 bits en un registro de coma otante.
sdc
+2 Almacena un valor de 64 bits en memoria principal.
add.d
+4 Suma registros de coma otante de doble precisión.
mul.d
+6 Multiplica registros de coma otante de doble precisión.
addi
+0 Suma un valor a un registro entero.
subi
+0 Resta un valor a un registro entero.
bnez
+1 Salta si el valor de un registro no es cero.
addi $t0 , $t0 , 8 addi $t1 , $t1 , 8 subi $t3 , $t3 , 1 bnez $t3 , b u c l e addi $t2 , $t2 , 8 Inicialmente los valores de los registros son:
$t0: 0x00100000.
$t1: 0x00140000.
$t2: 0x00180000.
$t3: 0x00000100.
Se pide:
- Enumere las dependencias de datos RAW que hay en el código anterior.
- Indique todas las detenciones que se producen al ejecutar una iteración del código anterior, e indique el número total de ciclos por iteración.
- Intente plani car el bucle para reducir el número de detenciones.
- Desenrolle el bucle de manera que en cada iteración se procesen cuatro posiciones de los arrays y determine el speedup conseguido. Utilice nombres de registros reales ($f0, $f2,... , $f30).
IMPORTANTE: Se considerarán incorrectas soluciones que no usen registros realmente existentes (p. ej. $f2' o $f2 son nombres no válidos).
Ejercicio 2 Examen de enero de 2015.
Sea el siguiente fragmento de código se encuentra almacenado a partir de la dirección de memoria 0x1000100C en una máquina en la que todas las instrucciones ocupan 4 bytes:
J. Daniel Garcia et al. 2 Arquitectura de Computadores
b u c l e : lw $ f 0 , 0 ( $ r 1 ) lw $ f 2 , 0 ( $ r 2 ) m u l. f $ f 4 , $ f 0 , $ f 2 add.d $ f 6 , $ f 6 , $ f 4 addi $r1 , $r1 , 4 addi $r2 , $r2 , 4 sub $r3 , $r3 , 1 bnez $r3 , b u c l e
- Haga una lista con todas las posibles dependencia de datos, sin considerar una estructura espe- cí ca de la arquitectura segmentada. Para cada dependencia debe indicar, registro, instrucción de origen, instrucción de destino y tipo de dependencia.
- Elabore un diagrama de tiempos para una arquitectura MIPS con un pipeline en 5 etapas, con las siguientes consideraciones:
No hay hardware de forwarding. La arquitectura permite que una instrucción escriba en un registro y otra instrucción lea ese mismo registro sin problemas. Las bifurcaciones se tratan vaciando el pipeline. Las referencias a memoria requieren un ciclo de reloj. La dirección efectiva de salto se calcula en la etapa de ejecución.
- Determine cuantos ciclos se necesitan para ejecutar N iteraciones del bucle.
- Elabore un diagrama de tiempos para una arquitectura MIPS con un pipeline en 5 etapas con las siguientes consideraciones:
Hay hardware completo de forwarding. Asuma que las bifurcaciones se tratan prediciendo todos los saltos como tomados.
- Determine cuantos ciclos se necesitan para ejecutar N iteraciones del bucle en las condiciones del apartado 4.
Ejercicio 4 Octubre de 2014.
Sea el siguiente fragmento de código: b u c l e : lw $ f 0 , 0 ( $ r 1 ) lw $ f 2 , 0 ( $ r 2 ) s u b. f $ f 4 , $ f 0 , $ f 2 mul.d $ f 4 , $ f 4 , $ f 4 add.d $ f 6 , $ f 6 , $ f 4 addi $r1 , $r1 , 4 addi $r2 , $r2 , 4 sub $r3 , $r3 , 1 bnez $r3 , b u c l e
- Haga una lista con toda la posible dependencia de datos, sin considerar una estructura especí ca de la arquitectura segmentada. Para cada dependencia debe indicar, registro, instrucción de origen, instrucción de destino y tipo de dependencia.
- Elabore un diagrama de tiempos para una arquitectura MIPS con un pipeline en 5 etapas, con las siguientes consideraciones:
J. Daniel Garcia et al. 4 Arquitectura de Computadores
No hay hardware de forwarding. La arquitectura permite que una instrucción escriba en un registro y otra instrucción lea ese mismo registro sin problemas en el mismo ciclo de reloj. Las bifurcaciones se tratan vaciando el pipeline. Las referencias a memoria requieren un ciclo de reloj. La dirección efectiva de salto se calcula en la etapa de ejecución.
- Determine cuantos ciclos se necesitan para ejecutar N iteraciones del bucle.
- Elabore un diagrama de tiempos para una arquitectura MIPS con un pipeline en 5 etapas con las siguientes consideraciones:
Hay hardware completo de forwarding. Asuma que las bifurcaciones se tratan prediciendo todos los saltos como tomados.
- Determine cuantos ciclos se necesitan para ejecutar N iteraciones del bucle en las condiciones del apartado 4.
Ejercicio 5 Examen de junio de 2014.
En un determinado procesador se dispone de la tabla 2 de latencia entre instrucciones:
Cuadro 2: Latencia entre instrucciones Instrucción que produce el resultado Instrucción que usa el resultado Latencia Operación ALU FP Otra operación ALU FP 6 Operación ALU FP Almacenar doble 3 Cargar doble Operación ALU FP 2 Cargar doble Almacenar doble 0
En esta máquina se desea ejecutar el siguiente trozo de código: BUCLE: L.D F0 , 0 (R1) L.D F2 , 0 (R2) ADD.D F4 , F0 , F S.D F4 , 0 (R3) DADDUI R1 , R1 , #− 8 BNE R1 , R4 , BUCLE Inicialmente se tienen los siguientes valores:
R1: Último elemento de primer array origen.
R2: Último elemento de segundo array origen.
R3: Último elemento de array destino.
R4: Precalculado. Tal que 8(R4) sea el primer elemento del primer array origen.
Todos los arrays tienen un tamaño de 4000 elementos. Se pide:
- Determine cuántos ciclos se requiere para ejecutar todas las iteraciones del bucle si no se realiza ninguna modi cación.
J. Daniel Garcia et al. 5 Arquitectura de Computadores
- Determine los riesgos de datos RAW que presenta el código.
- Muestre un diagrama tiempos con las fases de ejecución de cada instrucción para una iteración:
- Determine cuantos ciclos requiere la ejecución de una iteración del bucle si no hay ningún tipo de predicción de saltos.
- Determine cuantos ciclos requiere la ejecución de una iteración si se usa un predictor de saltos que predice siempre a tomado.
Ejercicio 8 Examen de octubre de 2013.
Se dispone del siguiente código escrito en el ensamblador de MIPS. Suponga que, antes de empezar la ejecución las instrucciones R3 y R5 contienen, respectivamente, las direcciones de memoria del primer y último elemento de un array de 9 entradas (Valor inicial de R1=0x010 y valor inicial de R5=0x018).
Loop : LD R4 0 (R1) DIV R2 R2 R ADD R1 R1 # SUB R5 R5 # SD R4 0 (R5) SUB R6 R1 R BNEZ R6 Loop
- Indique todos los riesgos de datos RAW y WAW presentes en el código anterior.
- Diagrama de temporización asumiendo que usamos un procesador segmentado de 5 etapas (fetch, decode, execution, memory y write back ), se emite una instrucción por ciclo y no se usa for- warding. Asuma que existe congelación del pipe en el salto y que hay 1 ciclo adicional por acceso a memoria en lectura (LD) (no ocurre en escrituras).
- Número de ciclos que tardaría el bucle Loop (todas sus iteraciones) en ejecutarse.
Ejercicio 9 Examen de octubre de 2013.
Considere el siguiente fragmento de código: Bucle : LD R4 , 0 ( R2) LD R5 , 0 ( R3) ADD R6 , R4 , R SD R6 , 0 ( R3) BNZ R6 , Bucle
- Número de ciclos necesarios para ejecutar una iteración del bucle en un procesador no segmenta- do.Las instrucciones de acceso a memoria tienen una latencia de 3 ciclos. La instrucción de salto tiene una latencia de 1 ciclo.
- Identi que las dependencias de datos RAW existentes en el código.
- Calcule el número de ciclos necesarios para ejecutar una iteración del bucle en un procesador segmentado en 5 etapas. Se usa la técnica de forwarding y la estrategia de predicción de salto Congelación del Pipeline. Complete el diagrama de temporización siguiente
Ejercicio 10 Examen de junio de 2013.
J. Daniel Garcia et al. 7 Arquitectura de Computadores
Dado el siguiente código, donde cada instrucción como coste asociado un ciclo además de los indicados en la siguiente tabla. Suponga además que la máquina en la que ejecuta es capaz de emitir una instrucción por ciclo, salvo las esperas debidas a detenciones y que es un procesador segmentado con un único camino de datos (pipeline). Debido a riesgos estructurales, las detenciones de una instrucción (stalls) se realizan siempre, inde- pendientemente de que haya o no dependencia de datos con las instrucciones siguientes. Inicialmente se tiene que R1=0, R2=24, R3=16. Loop1 : LD F2 , 0 (R1) ADDD F2 , F0 , F Loop2 : LD F4 , 0 ( R3) MULTD F4 , F0 , F DIVD F10 , F4 , F ADDD F12 , F10 , F ADDI R1 , R1 ,# SUB R18 , R2 , R BNZ R18 , Loop SD F2 , 0 ( R3) ADDI R3 , R3 , # SUB R20 , R2 , R BNZ R20 , Loop
Cuadro 3: Costes adicionales por instrucción Instrucción Latencia LD 3 SD 1 ADD 2 MULTD 4 DIVD 10 ADDI 0 SUB 0 BNZ 1
- Calcular el número de ciclos necesarios para ejecutar una iteración del bucle exterior y treinta del bucle interior.
- Desenrollar tres iteraciones del bucle interior, no desenrollar el bucle exterior y volver a realizar el cálculo anterior.
- Comparar los resultados de tiempos (número de ciclos) del primer y segundo apartado. Justi car la respuesta.
Ejercicio 11 Examen de enero de 2013.
Se dispone del siguiente código escrito en el ensamblador de MIPS. En el mismo se lee y escribe la misma posición de memoria un número de veces. Inicialmente los valores de R1 y R2 son R1=1 y R2=1000. ADDI R3 , R3 , 1 Loop : LD R4 , 0 ( 1 6 ) MULT R5 , R4 , R ADD R5 , R3 , R SD R5 , 0 ( 1 6 ) DADDI R3 , R4 , 1 DADDI R1 , R1 , 1 BNE R1 , R2 , Loop
J. Daniel Garcia et al. 8 Arquitectura de Computadores
Cuadro 4: Latencias adicionales Instrucción que produce el resultado (previa)
Instrucción que usa el resultado (poste- rior)
Latencia
Operación ALU FP Operación ALU FP 5 Operación ALU FP Cargar/almacenar double 4 Operación ALU FP Instrucción de salto 4 Cargar doble Operación ALU FP 2 Cargar doble Cargar doble 1 Almacenar doble Operación ALU FP 2
- Determine todas las dependencias de datos.
- Determine el número de ciclos total que se necesita para ejecutar la sección de código completa.
- Modi que el código para reducir las detenciones mediante la técnica de plani cación de bucle. Determine la aceleración obtenida respecto a la versión sin plani car (apartado 2).
- Modi que el código realizando un desenrollamiento de bucle con dos iteraciones por bucle. De- termine la aceleración obtenida respecto a la versión sin plani car (apartado 2).
J. Daniel Garcia et al. 10 Arquitectura de Computadores
