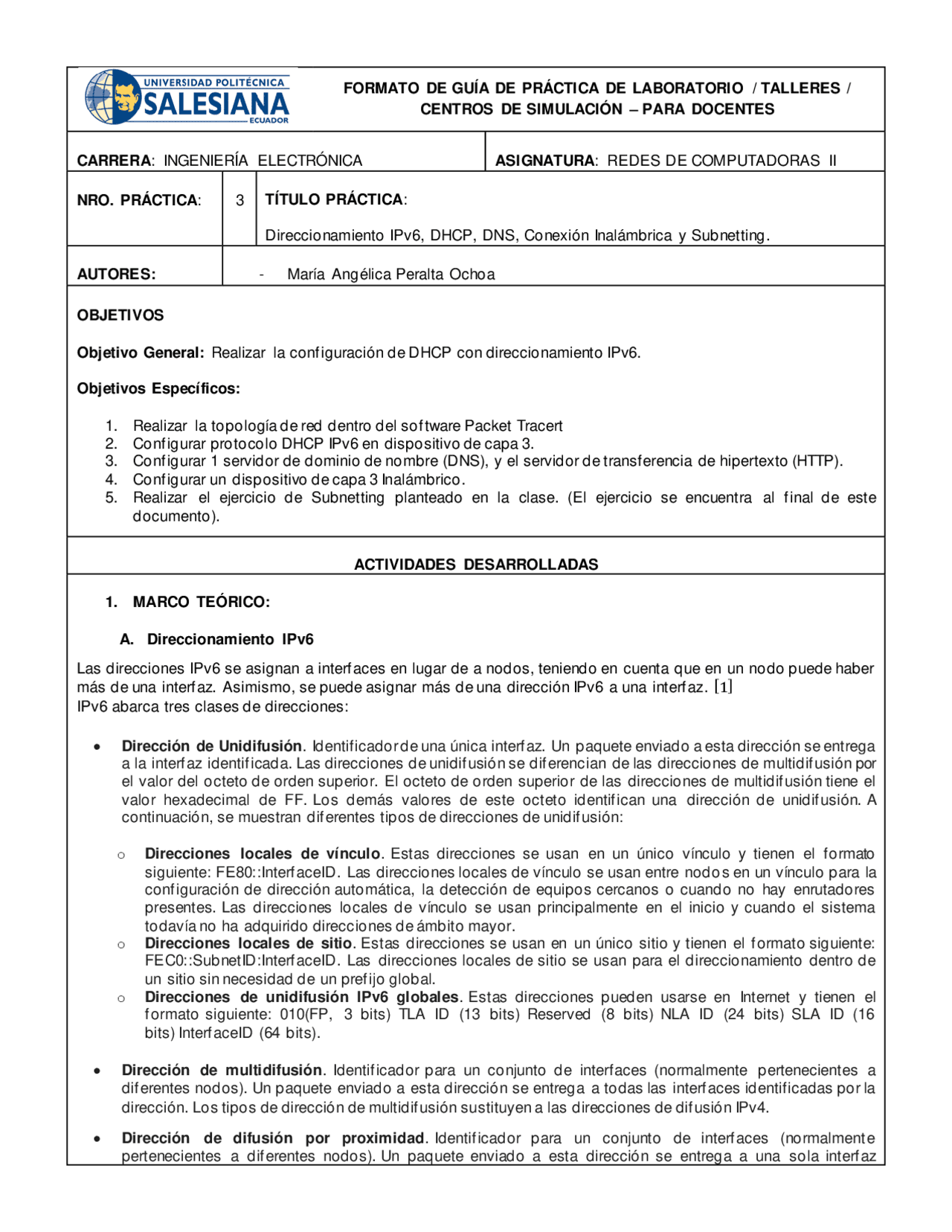

FORMATO DE GUÍA DE PRÁCTICA DE LABORATORIO / TALLERES /
CENTROS DE SIMULACIÓN – PARA DOCENTES
CARRERA : INGENIERÍA ELECTRÓNICA ASIGNATURA : REDES DE COMPUTADORAS II
NRO. PRÁCTICA : 3
TÍTULO PRÁCTICA :
Direccionamiento IPv 6 , DHCP, DNS, Conexión Inalámbrica y Subnetting.
AUTORES: - María Angélica Peralta Ochoa
OBJETIVOS
Objetivo General: Realizar la conf iguración de DHCP con direccionamiento IPv6.
Objetivos Específicos:
- Realizar la topología de red dentro del sof tware Packet Tracert
- Conf igurar protocolo DHCP IPv6 en dispositivo de capa 3.
- Conf igurar 1 servidor de dominio de nombre (DNS), y el servidor de transf erencia de hipertexto (HTTP).
- Conf igurar un dispositivo de capa 3 Inalámbrico.
- Realizar el ejercicio de Subnetting planteado en la clase. (El ejercicio se encuentra al f inal de este
documento).
ACTIVIDADES DESARROLLADAS
1. MARCO TEÓRICO:
A. Direccionamiento IPv
Las direcciones IPv6 se asignan a interf aces en lugar de a nodos, teniendo en cuenta que en un nodo puede haber
más de una interf az. Asimismo, se puede asignar más de una dirección IPv6 a una interf az.
[
]
IPv6 abarca tres clases de direcciones:
- Dirección de Unidifusión. Identif icador de una única interf az. Un paquete enviado a esta dirección se entrega
a la interf az identif icada. Las direcciones de unidif usión se dif erencian de las direcciones de multidif usión por
el valor del octeto de orden superior. El octeto de orden superior de las direcciones de multidif usión tiene el
valor hexadecimal de FF. Los demás valores de este octeto identif ican una dirección de unidif usión. A
continuación, se muestran dif erentes tipos de direcciones de unidif usión:
o Direcciones locales de vínculo. Estas direcciones se usan en un único vínculo y tienen el f ormato
siguiente: FE80::Interf aceID. Las direcciones locales de vínculo se usan entre nodo s en un vínculo para la
conf iguración de dirección automática, la detección de equipos cercanos o cuando no hay enrutadores
presentes. Las direcciones locales de vínculo se usan principalmente en el inicio y cuando el sistema
todavía no ha adquirido direcciones de ámbito mayor.
o Direcciones locales de sitio. Estas direcciones se usan en un único sitio y tienen el f ormato siguiente:
FEC0::SubnetID:Interf aceID. Las direcciones locales de sitio se usan para el direccionamiento dentro de
un sitio sin necesidad de un pref ijo global.
o Direcciones de unidifusión IPv6 globales. Estas direcciones pueden usarse en Internet y tienen el
f ormato siguiente: 010(FP, 3 bits) TLA ID (13 bits) Reserved (8 bits) NLA ID (24 bits) SLA ID (
bits) Interf aceID (64 bits).
- Dirección de multidifusión. Identif icador para un conjunto de interf aces (normalmente pertenecientes a
dif erentes nodos). Un paquete enviado a esta dirección se entrega a todas las interf aces identif icadas por la
dirección. Los tipos de dirección de multidif usión sustituyen a las direcciones de dif usión IPv4.
- Dirección de difusión por proximidad. Identif icador para un conjunto de interf aces (normalment e
pertenecientes a dif erentes nodos). Un paquete enviado a esta dirección se entrega a una sola interf az
identif icada por la dirección. Se trata de la interf az más próxima identif icada por la métrica de enrutamiento. Las
direcciones de dif usión por proximidad se toman del espacio de direcciones de unidif usión y no se pueden
distinguir sintácticamente. La interf az a la que se realiza el direccionamiento realiza la distinción entre las
direcciones de unidif usión y de dif usión por proximidad como una f unción de su conf iguración.
[
]
- Partes de una dirección IPv
Una dirección IPv6 tiene un tamaño de 128 bits y se compone de ocho campos de 16 bits, cada uno de ellos unido
por dos puntos. Cada campo debe contener un número hexadecimal, a dif erencia de la notación decimal con puntos
de las direcciones IPv4.
[
]
Fig. 2. Formato básico de las direcciones IPv6.
- Abreviación de direcciones IPv
La mayoría de las direcciones IPv6 no llegan a alcanzar su tamaño máximo de 128 bits. Eso comporta la aparición
de campos rellenados con ceros o que sólo contienen ceros.
La arquitectura de direcciones IPv6 permite utilizar la notación de dos puntos consecutivos (: :) para representar
campos contiguos de 16 bits de ceros.
La notación de los dos puntos consecutivos se puede emplear para reemplazar cualquier campo contiguo de ceros
de la dirección IPv6.
[
]
Los campos que están más a la izquierda de una dirección IPv6 contienen el pref ijo, que se emple a para enrutar
paquetes de IPv6.
El tamaño del pref ijo se expresa en notación CIDR (enrutamiento entre dominios sin clase). La notación CIDR
consiste en una barra inclinada al f inal d e la dirección, seguida por el tamaño del pref ijo en bits.
El pref ijo de sitio de una dirección IPv6 ocupa como máximo los 48 bits de la parte más a la izquierda de la dirección
IPv6.
El pref ijo de subred siempre contiene 64 bits. Estos bits incluyen 48 del pref ijo de sitio, además de 16 bits para el ID
de subred.
[
]
Los pref ijos siguientes se han reservado para usos especiales:
Indica que sigue un pref ijo de enrutamiento de 6to4.
fe80::/
Indica que sigue una dirección local de vínculo.
ff00::/
B. Subbnetting IPv
El concepto de subredes viene como una de las propuestas de mejor apro vechamiento de las direcciones IPv4.
La gran cuantidad de direcciones disponibles en IPv6, hace que no sea necesaria la creación de subredes, pero,
para tener la red más ordenada y ef icaz es bueno que sigamos utilizando subredes.
[
]
- Todos los servidores DHCP que escuchan peticiones en el puerto 67 responden a la solicitud del cliente con
un paquete DHCPOFFER , que contiene una dirección IP libre, la dirección MAC del cliente y la máscara de
subred, así como la dirección IP y el ID del servidor.
- El cliente DHCP escoge un paquete y contacta con el servidor correspondiente con DHCPREQUEST. El
resto de los servidores también reciben este mensaje de f orma que quedan inf ormados de la elección. Con
esta notif icación, el cliente también solicita al servidor una conf irmación de los datos que le ha of recido. Esta
respuesta también sirve para conf irmar parámetros asignados con anterioridad.
- Para f inalizar, el servidor conf irma los parámetros TCP/IP y los envía de nuevo al cliente, esta vez con el
paquete DHCPACK (DHCP acknowledged o «reconocido»). Este paquete contiene otros datos (sobre
servidores DNS, SMTP o POP3). El cliente DHCP guarda localmente los datos que ha recibido y se conecta
con la red. Si el servidor no contara con ninguna dirección más que of recer o durante el proceso la IP f uera
asignada a otro cliente, entonces respondería con DHCPNAK ( DHCP not acknowledged o «no reconocido»).
[
]
Fig. 1. Esquema de una sesión típica DHCP.
D. Servidor DNS
Un servidor DNS es un servidor que permite averiguar la IP de un PC a partir de su nombre. Para ello, el servidor
DNS dispone de una base de datos en la cual se almacenan todas las direcciones IP y todos los nombres de los PCs
pertenecientes a su dominio. Un servidor DNS (Domain Name System - Sistema de nombres de dominio) es un
servidor que traduce nombres de dominio a IPs y viceversa. En las redes TCP/IP, cada PC dispone de una dirección
IP para poder comunicarse con el resto de PCs.
[
]
E. Servidor HTTP
El servidor web (también llamado webserver en inglés) es el sof tware que se encarga de despachar el contenido de
un sitio web al usuario.
[
]
Es un programa que gestiona cualquier aplicación en el lado del servidor realizando conexiones bidireccionales y/o
unidireccionales y síncronas o asíncronas con el cliente generando una respuesta en cualquier lenguaje o aplicación
en el lado del cliente. El código recibido por el cliente suele ser compilado y ejecutado por un Navegador Web. Para
la transmisión de todos estos datos se utiliza algún protocolo. Generalmente se utiliza el protocolo HTTP para estas
comunicaciones, perteneciente a la capa de aplicación del Modelo OSI. El término también se emplea para ref erirse
al ordenador que ejecuta el programa.
[
]
F. Red Inalámbrica
Una red inalámbrica, por lo tanto, es aquella que permite conectar diversos nodos sin utilizar una conexión f ísica,
sino estableciendo la comunicación mediante ondas electromagnéticas. La transmisión y la recepción de los datos
requieren de dispositivos que actúan como puertos.
[
]
Las redes inalámbricas permiten establecer vínculos entre computadoras y otros equipos inf ormáticos sin necesidad
de instalar un cableado, lo que supone una mayor comodidad y un ahorro de dinero en inf raestructura.
Además de lo expuesto, tendríamos que señalar otra serie importante de ventajas que presenta cualquier red
inalámbrica:
Es muy sencilla de instalar. Y es que, como hemos mencionado anteriormente, no lleva cableado por lo que se evita
tener que ir realizando agujeros en las paredes para poder pasar aquel.
- Se convierte en una instalación más elegante precisamente porque no requiere tener cables por
todas partes. De esta manera, se garantiza que en absoluto se perjudicará el estilo o la apariencia
que tenga la estancia donde se ponga en f uncionamiento.
- Permite que puedan estar interconectados un importante número de dispositivos, tanto
ordenadores como tablets, teléf onos móviles, perif éricos como impresoras o f axes…
Como punto negativo, este tipo de redes suele contar con una seguridad menor ya que, si no se cuenta con una
protección ef iciente, el ingreso de intrusos es muy probable.
[
]
Es importante también tener claro que para poder acometer lo que sería la conf iguración de una red inalámbrica se
hace necesario contar con una serie de elementos que son absolutamente imprescindibles. Nos estamos ref iriendo
a los siguientes:
- Un enrutador de tipo inalámbrico.
- Una conexión a Internet, a ser posible de banda ancha.
- Adaptadores de red inalámbrica.
- Un módem.
A partir de tener aquellos dispositivos se podrá comenzar a poner en f uncionamiento la mencionada red. Esa es una
tarea que requiere acometer pasos imprescindibles tales como coloc ar el enrutador, reducir lo que son las
interf erencias, conf igurar la clave de seguridad que va a tener la red.
[
]
2. DESARROLLO
Topología:
Fig. 1. Topología.
En la Fig. 4. Se visualiza la ip asignada a la Pc0 mediante DHCP:
Fig. 4. Configuración DHCP IPv6.
Conf iguración del servidor DNS:
En el ´´Services´´ se pone en On el servidor DNS y el servidor HTTP y el resto en Of f :
Fig. 5. Configuración DHCP IPv6.
Fig. 6. Configuración del servidor DNS.
Para verif icar el f ncionamiento hacemos ping desde la Pc0 hacia el servidor DNS:
Fig. 7. Ping desde la Pc0 hacia el servidor DNS.
Para la conf iguración inalámbrica se conf iguró primero la Pc1 en el icono ´´Physical´´ se apagó la computadora y se
quito el puerto que tiene para FastEthernet y se le pone un inalámbrico que se visualiza en la parte inf erior de la Fig.
RECOMENDACIONES:
Es recomendable tener claro los comandos de conf iguración para no tener problemas al momento de verif icar el
f uncionamiento de la topología.
REFERENCIAS:
[ 1 ] https://docs.microsoft.com/es-es/dotnet/framework/network-programming/ipv6-addressing
[ 2 ] https://docs.oracle.com/cd/E19957-01/820-2981/ipv6-overview-10/index.html
[ 3 ] https://seaccna.com/calculo-de-subredes-ipv6/
[ 4 ] https://www.networkworld.es/telecomunicaciones/que-es-dhcp-y-como-funciona
[ 5 ] https://www.ionos.es/digitalguide/servidores/configuracion/que-es-el-dhcp-y-como-funciona/
[ 6 ] http://www.edu4java.com/es/web/web30.html
[ 7 ] https://definicion.de/red-inalambrica/
Nombre del estudiante: María Angélica Peralta Ochoa
Firma del Estudiante: _______________________________
