En este documento encontrara la implementación de una
red LAN para el correcto funcionamiento en una empresa,
La cual cuenta con diferentes dependencias,
La red presenta características que ayudan a él buen
funcionamiento de la red obteniendo un mejor rendimiento
y una mejor calidad de conectividad.
I. INTRODUCCION
En el siguiente documento se plasma la propuesta para el
diseño e implementación de una red LAN, haciendo uso de
las VLANS y simuladores de red. La propuesta se rige bajo
las normatividades que se deben tener en cuenta a la hora de
desarrollar un proyecto como este. En el documento se
encuentran las secciones que permiten entrar en contexto con
lo que se plantea en el mismo. Desde diferentes antecedentes,
marcos referenciales, diseño metodológico, alcance y demás
aspectos que se consideran necesarios para diseñar un
producto de calidad. Para lograr los diferentes objetivos
propuestos, se tendrá como referencia los documentos y
herramientas que el director de clase ha compartido. Con esto
se pretende entregar un documento y producto final de
calidad, que cumpla con todos los estándares que se
requieren.
II. DESCRIPCION DEL PROBLEMA
La empresa del sector del económico FARGOS contrata a
su equipo de trabajo para diseñar e implementar una red de
área local que interconecte los equipos de red en 8
dependencias (gerencia, producto, logística, servicio al
cliente, ventas, compras, contabilidad y recursos humanos).
Para mejorar el rendimiento de la red y evitar acceso a
equipos de dependencias diferentes a las que cada usuario
pertenece se requiere la configuración usando VLAN. La
empresa se ubica actualmente en un campus con 3 edificios
con una distancia entre ellos de 150 metros y la conexión
entre ellos se debe hacer por medio de Fibra Óptica la cual se
conectará directamente a los Switch sin necesidad de usar
conversores de medio. Todos los edificios cuentan con un
Switch de Capa de distribución ubicado en el primer piso que
recibe el tráfico de los Switch de capa de acceso de cada piso
y de allí se realiza la conexión con el Switch de Core
también ubicado en el edificio 1. La red debe direccionarse
usando el protocolo IPv4 y garantizando la conectividad de
extremo a extremo. Esta red debe proporcionar alta
disponibilidad para sus usuarios y contar con una correcta
configuración de dispositivos de red capa 2 y capa 3.
.
III. JUSTIFICACION
La empresa FARGOS planea mejorar la infraestructura de
red de sus tres edificios para optimizar el funcionamiento de
esta. Para ello es necesario rediseñar su infraestructura de red
para lograr su adecuado funcionamiento. Dado que la
tecnología empleada por la empresa es obsoleta, y por ende
vulnerable, se planea instaurar una nueva topología que
permita dividir la red en 8 dependencias (gerencia, producto,
logística, servicio al cliente, ventas, compras, contabilidad y
recursos humanos) haciendo uso de redes virtuales de área
local o VLANS. Implementando este tipo de tecnologías se
obtendrá un funcionamiento optimizado de la red a nivel
general, evitando así el mal uso de las dependencias y
cerrando paso a vulnerabilidades que puedan estar presentes
en esta. Además, con la mejora que se plantea, se dará pasó a
una mejor escalabilidad de la red cuando se requiera
implementar mejoras o funcionalidades a futuro.
IV. OBJETIVOS
I. GENERAL
Implementar un modelo de red LAN, utilizando VLANS para
el manejo de dependencias entre los diferentes edificios de la
empresa FARGOS.
II. ESPECIFICOS
Planificar las diferentes fases del proyecto haciendo
uso de herramientas ofimáticas para dar inicio al
proyecto.
Diseñar los planos de las instalaciones con la ayuda
de la herramienta e-draw para concebir la topología
de la red.
Implementar la red completa con la ayuda de una
herramienta de simulación de red para pruebas de
conectividad.
V. MARCO DE REFERENCIA

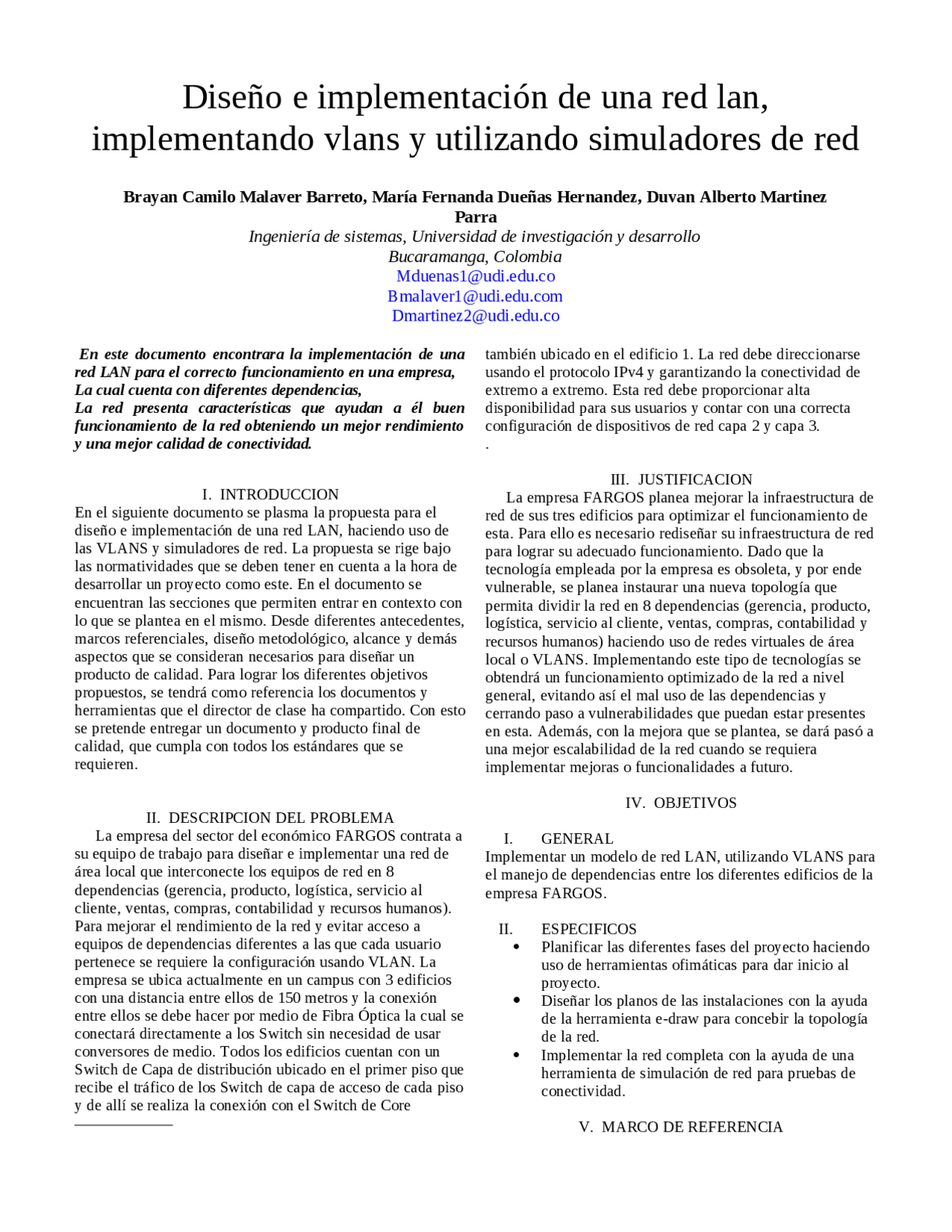

Diseño e implementación de una red lan,
implementando vlans y utilizando simuladores de red
Brayan Camilo Malaver Barreto, María Fernanda Dueñas Hernandez, Duvan Alberto Martinez
Parra
Ingeniería de sistemas, Universidad de investigación y desarrollo
Bucaramanga, Colombia
