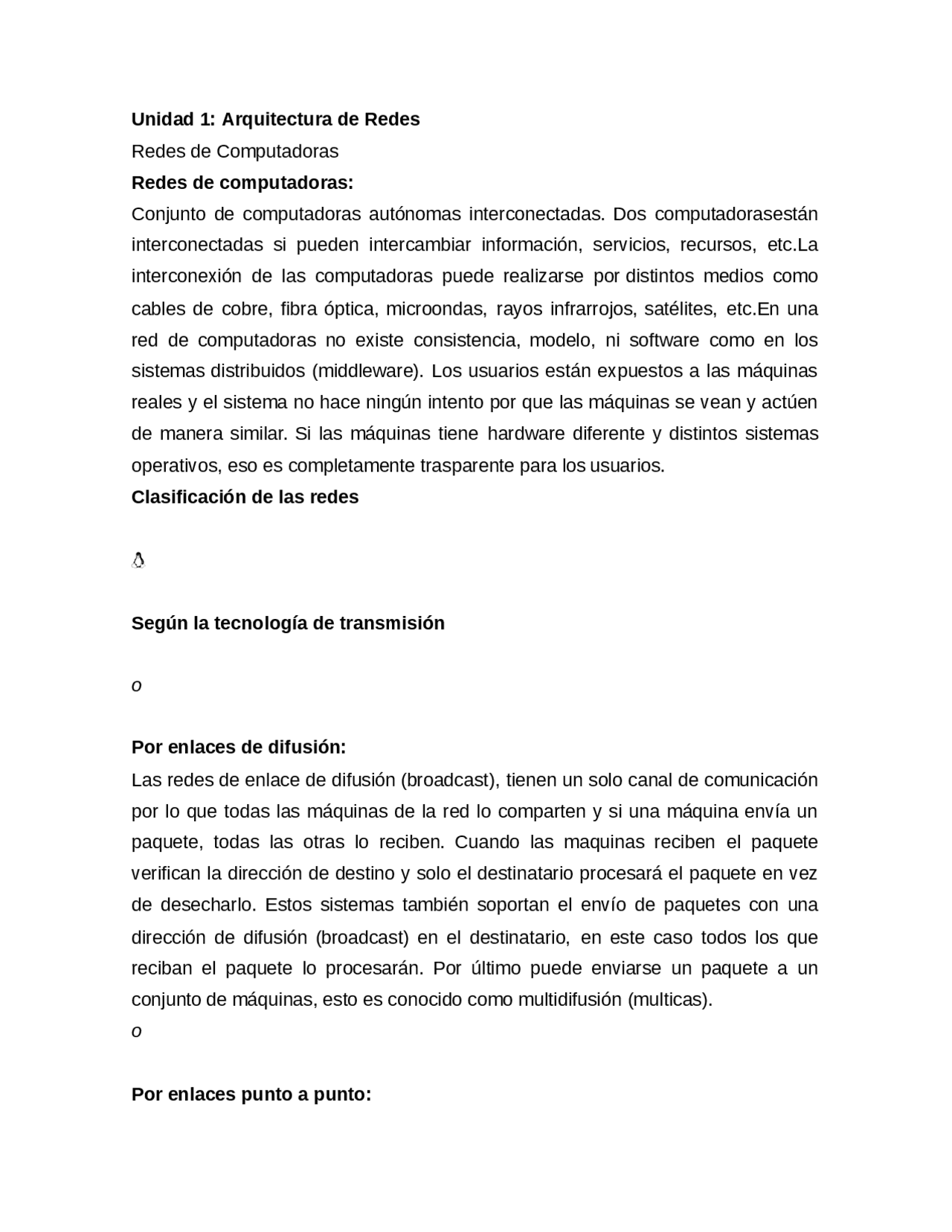

Unidad 1: Arquitectura de Redes Redes de Computadoras Redes de computadoras: Conjunto de computadoras autónomas interconectadas. Dos computadorasestán interconectadas si pueden intercambiar información, servicios, recursos, etc.La interconexión de las computadoras puede realizarse por distintos medios como cables de cobre, fibra óptica, microondas, rayos infrarrojos, satélites, etc.En una red de computadoras no existe consistencia, modelo, ni software como en los sistemas distribuidos (middleware). Los usuarios están expuestos a las máquinas reales y el sistema no hace ningún intento por que las máquinas se vean y actúen de manera similar. Si las máquinas tiene hardware diferente y distintos sistemas operativos, eso es completamente trasparente para los usuarios. Clasificación de las redes
Según la tecnología de transmisión
o
Por enlaces de difusión: Las redes de enlace de difusión (broadcast), tienen un solo canal de comunicación por lo que todas las máquinas de la red lo comparten y si una máquina envía un paquete, todas las otras lo reciben. Cuando las maquinas reciben el paquete verifican la dirección de destino y solo el destinatario procesará el paquete en vez de desecharlo. Estos sistemas también soportan el envío de paquetes con una dirección de difusión (broadcast) en el destinatario, en este caso todos los que reciban el paquete lo procesarán. Por último puede enviarse un paquete a un conjunto de máquinas, esto es conocido como multidifusión (multicas). o
Por enlaces punto a punto:
Estas redes constan de muchas conexiones entre partes individuales de máquinas. Para ir del origen al destino, un paquete en este tipo de red podría tener que visitar primero a una o varias máquinas intermedias. El transporte de datos en estas redes se conoce como unidifusión (únicas).En general las redes de gran cobertura geográfica utilizan redes por enlaces punto a punto, mientras que las redes de menor cobertura geográfica utilizan enlaces de difusión.
Según la cobertura geográfica
o
PAN (Personal Área Network): Son las que están destinadas a una sola persona, como por ejemplo una red que conecta un mouse, teclado, impresora, con una computadora. (No pertenece a la clasificación real).
o
SOHO (Small Office Home Office): Son pequeñas redes para oficinas o redes hogareñas que no poseen más de 5 o 10 máquinas. Existe una gran variedad de dispositivos que sean diseñado especialmente para este tipo de redes. (No pertenece a la clasificación real).
o
LAN (Local Área Network):
Una topología en estrella extendida conecta estrellas individuales entre sí mediante la conexión de hubs o switches. Esta topología puede extender el alcance y la cobertura de la red. o
Una topología jerárquica es similar a una estrella extendida. Pero en lugar de conectar los HUBs o switches entre sí, el sistema se conecta con un computador que controla el tráfico de la topología.
MALLA, se implementa para proporcionar la mayor protección posible para evitar una interrupción del servicio dado que cada host tiene sus propias conexiones con los demás hosts. (Aunque Internet cuenta con múltiples rutas hacia cualquier ubicación, no adopta la topología de malla completa).
o
MAN (Metropolitan Area Network): Son redes que abarcan grandes extensiones geográficas como una ciudad por ejemplo y su longitud es superior a los 4km y hasta100km de cobertura. Estas redes son utilizadas para la transmisión de datos, voz, video, a través de medios como fibra óptica, par trenzado, etc. Las MAN nacen como una evolución de las
redes LAN dado que la tecnología también evolucionó y permitió extender la cobertura de la red y mantener en cierto grado las velocidades de transferencia de datos.Las redes MAN tienen diferentes usos como ser, transmisiones VOIP para una ciudad, interconexión entre redes LAN, como pasarela para redes WAN, etc. o
WAN (Wide Area Network): Son redes que abarcan una gran área geográfica como ser un país o un continente con un área de cobertura de 100km a 1000km y velocidades de transferencia de datos menores a las LAN. Normalmente las redes WAN utilizan transmisión punto a punto, cuando se debe enviar un paquete desde un punto A de la red a un punto B, este paquete puede pasar a través de varios Reuters intermedios hasta llegar a su destino. Es común que una red WAN utilice las instalaciones de transmisión proporcionadas por los portadores comunes, tales como compañías de teléfono. Red Corporativa: Son todos los recursos de una organización que se encuentran interconectados independientemente del área que ocupen y la tecnología de conmutación utilizada.
Según privacidad
o
Redes Privadas: Son redes cuyos terminales tienen asignados direcciones IP del espacio de direcciones privadas, lo cual les permite comunicarse con otros terminales de la red privada pero no salir a internet con dicha IP. Son muy utilizadas en redes LAN dado que muchas veces en una red no es necesario que todas las maquinas estén conectadas a internet. Las direcciones de IP privadas surgen como un método para evitar el Red CorporativaLANLANMANLANWANVPN
Servidor: El servidor es aquel o aquellos ordenadores que van a compartir sus recursos hardware y software con los demás equipos de la red. Sus características son potencia de cálculo, importancia de la información que almacena y conexión con recursos que se desean compartir.
Estación de trabajo: Los ordenadores que toman el papel de estaciones de trabajo aprovechan tienen a su disposición los recursos que ofrece la red así como los servicios que proporciónenlos Servidores a los cuales pueden acceder.
Encaminador:
Es un dispositivo de “propósito general” diseñado para multitud de tareas, algunas de ellas de alta complejidad y otras más sencillas. Está diseñado para segmentar la red con la idea de limitar el tráfico de troncal y proporcionar seguridad, control y redundancia entre dominios individuales de troncal. Los Reuters operan en la capa 3 del modelo OSI y tienen más facilidades de software que un Smith. Al funcionar en una capa mayor que la del Smith, el router distingue entre los diferentes protocolos de red, tales como IP, IPX, AppleTalk o DECnet,permitiéndole decidir de forma más inteligente que el switch , al momento de reenviarpaquetes. Las dos funciones básicas del router son : o
Crear y mantener tablas de encaminamiento para cada capa de protocolo de red: estastablas son creadas estática ó dinámicamente. o
Seleccionar la ruta basándose sobre diversos factores más que por la dirección dedestino. Estos factores pueden ser la cuenta de saltos, velocidad de la línea, costo detransmisión, retraso y condiciones de tráfico.
Gatewayso pasarelas: Es un hardware y software que permite las comunicaciones entre la redlocal y grandes ordenadores (mainframes). Elgatewayadapta los protocolos de comunicacióndel mainframe (X25, SNA, etc.) a los de la red, y viceversa.
Bridges o puentes: Es un hardware y software que permite que se conecten dos redes localesentre sí. Un puente interno es el que se instala en unservidorde la red, y un puente externo esel que se hace sobre una estación de trabajo de la misma red. Los puentes también pueden serlocales o remotos. Los puentes locales son los que conectan a redes de un mismo edificio,usando tanto conexiones internas como externas. Los puentes remotos conectan redes distintas
entre sí, llevando a cabo la conexión a través de redes públicas, como la red telefónica,RDSIored de conmutación de paquetes.
Tarjeta de red: También se denominan NIC (Network Interface Card). Básicamente realiza lafunción de intermediario entre el ordenador y la red de comunicación. En ella se encuentrangrabados los protocolos de comunicación de la red. La comunicación con el ordenador se realizanormalmente a través de las ranuras de expansión que éste dispone, ya seaISA,PCIoPCMCIA. Aunque algunos equipos disponen de este adaptador integrado directamente en la placa base.
Concentradores con topología lógica en anillo (MAU): Se comportan como si la red fueraun anillo enviando la señal que les llega por un puerto al siguiente. Temas del programa no abordados: Ventajas y desventajas de las redes de computadoras.
