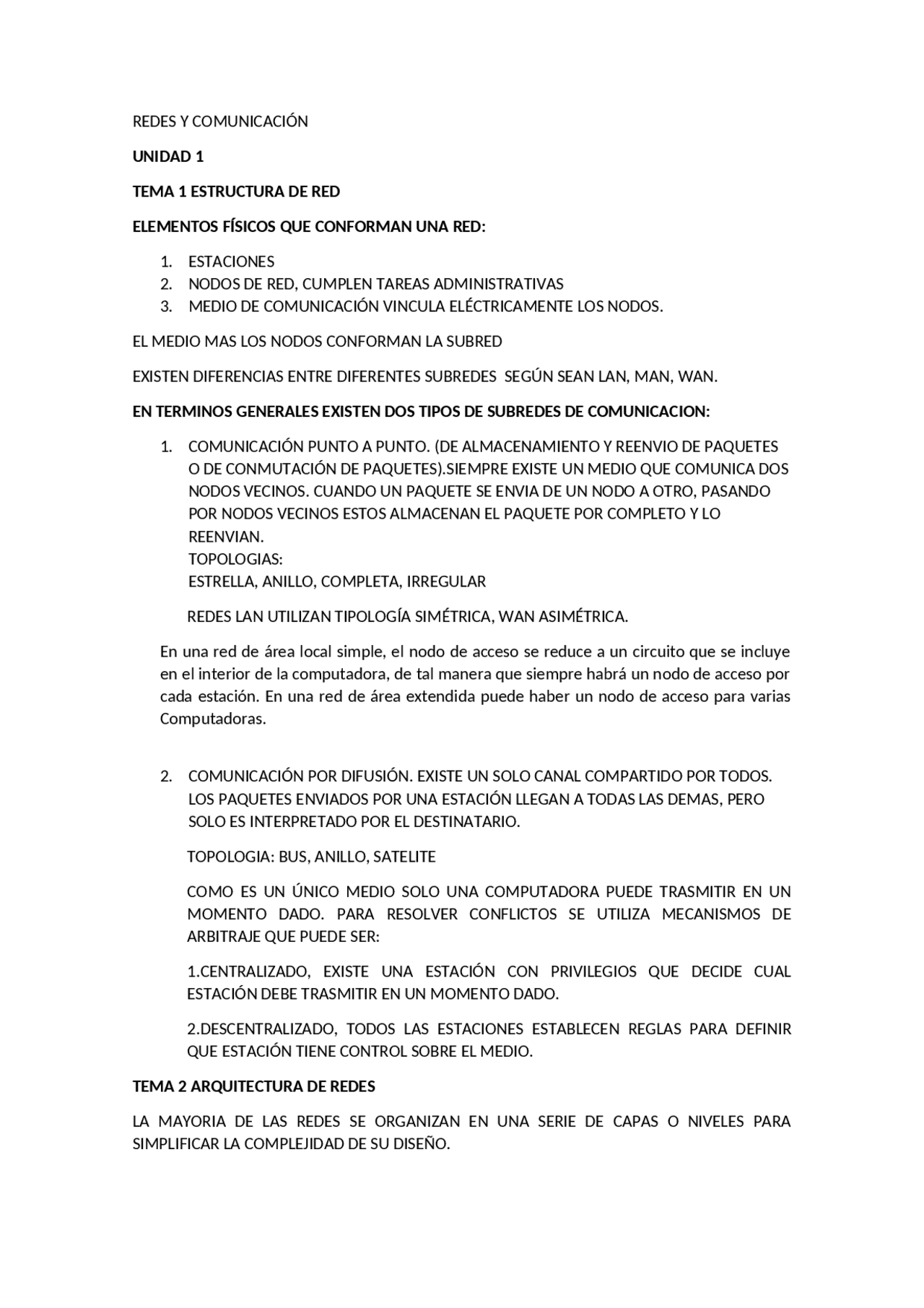

REDES Y COMUNICACIÓN
UNIDAD 1
TEMA 1 ESTRUCTURA DE RED
ELEMENTOS FÍSICOS QUE CONFORMAN UNA RED:
1. ESTACIONES
2. NODOS DE RED, CUMPLEN TAREAS ADMINISTRATIVAS
3. MEDIO DE COMUNICACIÓN VINCULA ELÉCTRICAMENTE LOS NODOS.
EL MEDIO MAS LOS NODOS CONFORMAN LA SUBRED
EXISTEN DIFERENCIAS ENTRE DIFERENTES SUBREDES SEGÚN SEAN LAN, MAN, WAN.
EN TERMINOS GENERALES EXISTEN DOS TIPOS DE SUBREDES DE COMUNICACION:
1. COMUNICACIÓN PUNTO A PUNTO. (DE ALMACENAMIENTO Y REENVIO DE PAQUETES
O DE CONMUTACIÓN DE PAQUETES).SIEMPRE EXISTE UN MEDIO QUE COMUNICA DOS
NODOS VECINOS. CUANDO UN PAQUETE SE ENVIA DE UN NODO A OTRO, PASANDO
POR NODOS VECINOS ESTOS ALMACENAN EL PAQUETE POR COMPLETO Y LO
REENVIAN.
TOPOLOGIAS:
ESTRELLA, ANILLO, COMPLETA, IRREGULAR
REDES LAN UTILIZAN TIPOLOGÍA SIMÉTRICA, WAN ASIMÉTRICA.
En una red de área local simple, el nodo de acceso se reduce a un circuito que se incluye
en el interior de la computadora, de tal manera que siempre habrá un nodo de acceso por
cada estación. En una red de área extendida puede haber un nodo de acceso para varias
Computadoras.
2. COMUNICACIÓN POR DIFUSIÓN. EXISTE UN SOLO CANAL COMPARTIDO POR TODOS.
LOS PAQUETES ENVIADOS POR UNA ESTACIÓN LLEGAN A TODAS LAS DEMAS, PERO
SOLO ES INTERPRETADO POR EL DESTINATARIO.
TOPOLOGIA: BUS, ANILLO, SATELITE
COMO ES UN ÚNICO MEDIO SOLO UNA COMPUTADORA PUEDE TRASMITIR EN UN
MOMENTO DADO. PARA RESOLVER CONFLICTOS SE UTILIZA MECANISMOS DE
ARBITRAJE QUE PUEDE SER:
1.CENTRALIZADO, EXISTE UNA ESTACIÓN CON PRIVILEGIOS QUE DECIDE CUAL
ESTACIÓN DEBE TRASMITIR EN UN MOMENTO DADO.
2.DESCENTRALIZADO, TODOS LAS ESTACIONES ESTABLECEN REGLAS PARA DEFINIR
QUE ESTACIÓN TIENE CONTROL SOBRE EL MEDIO.
TEMA 2 ARQUITECTURA DE REDES
LA MAYORIA DE LAS REDES SE ORGANIZAN EN UNA SERIE DE CAPAS O NIVELES PARA
SIMPLIFICAR LA COMPLEJIDAD DE SU DISEÑO.
