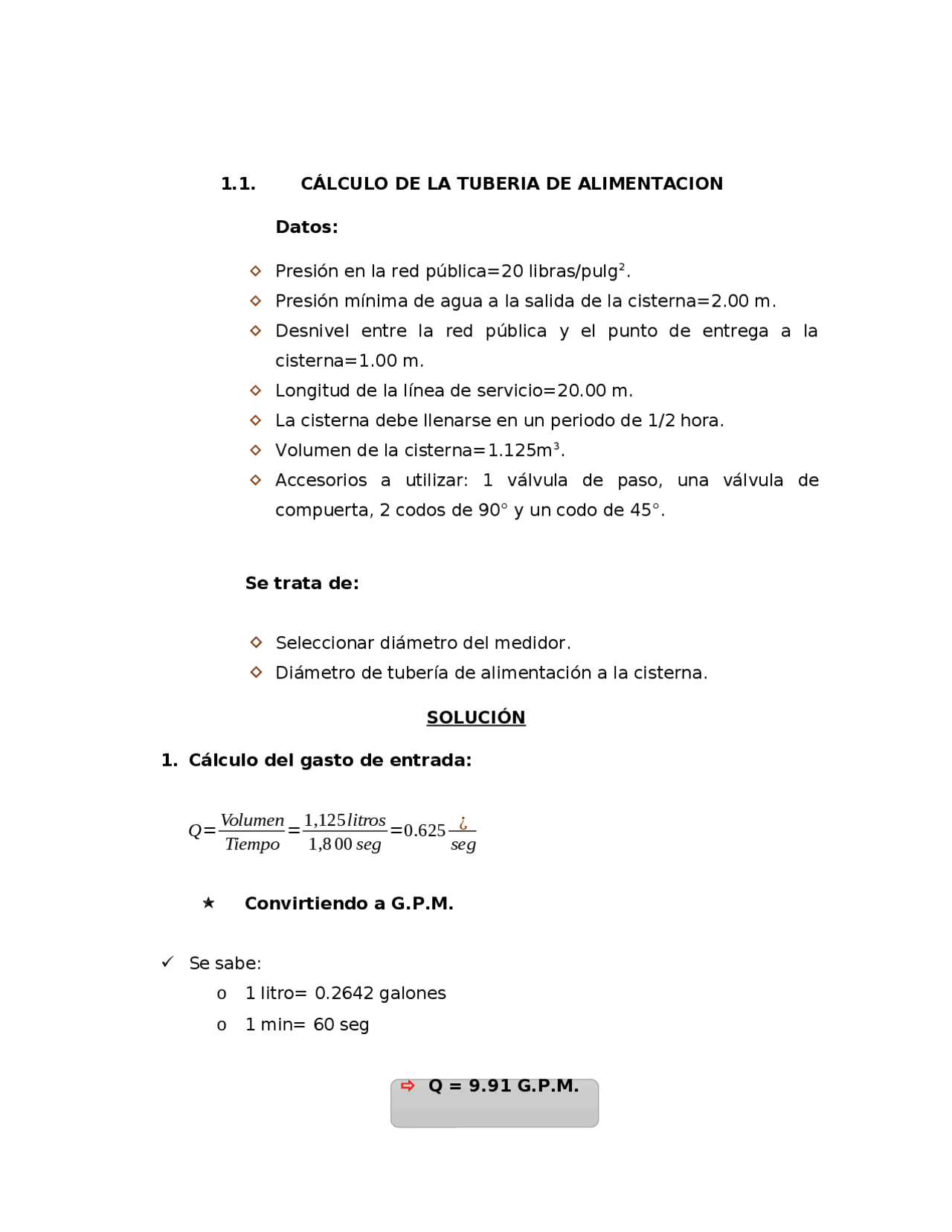

1.1. CÁLCULO DE LA TUBERIA DE ALIMENTACION
Datos: Presión en la red pública=20 libras/pulg^2. Presión mínima de agua a la salida de la cisterna=2.00 m. Desnivel entre la red pública y el punto de entrega a la cisterna=1.00 m. Longitud de la línea de servicio=20.00 m. La cisterna debe llenarse en un periodo de 1/2 hora. Volumen de la cisterna=1.125m^3. Accesorios a utilizar: 1 válvula de paso, una válvula de compuerta, 2 codos de 90° y un codo de 45°. Se trata de:
Seleccionar diámetro del medidor.
Diámetro de tubería de alimentación a la cisterna.
SOLUCIÓN
1. Cálculo del gasto de entrada:
Q =
Volumen
Tiempo
1,125 litros
1,8 00 seg
seg
Convirtiendo a G.P.M. Se sabe: o 1 litro= 0.2642 galones o 1 min= 60 seg Q = 9.91 G.P.M.
2. Cálculo de la carga disponible: H = PR-PS-HT Dónde: o H= Carga disponible. o PR= Presión en la red. o PS= Presión a la salida. o HT= Altura red a cisterna. H = 20 – [(2.00X1.42) + (1.00X1.42)] H = 15.
Libras
pulg
2 En metros: H = 14 – 2 – 1 = 11 m.c.a.
3. Selección del medidor: Siendo la máxima perdida de carga del medidor el 50% de la carga disponible, se tiene:
Hf = 0.5 X 15.74= 7.87 Libras/pulg^2
EL MEDIDOR DE ¾”.
4. Selección del diámetro de tubería: Dado que el medidor degenera una pérdida de carga de 2. libras/pulg^2. La nueva carga disponible será: H = 15.74 – 2.1 = 13.64 libras/pulg^2 ó H = 9.6 m.c.a Asumiendo un diámetro de ¾” o Longitud equivalente por accesorios: 1 válvula de paso ¾”=0.10 m. 1 válvula de compuerta de ¾”=0.10 m. 2 codos de 90°= (2x0.60)=1.20 m. 1 codo de 45°=0.30 m. Longitud equivalente=1.70 m Estos valores se obtienen del siguiente ábaco:
9.60 < 10.42 m
TUBERIAS DE CARGA EN METROS POR 1000 METROS
Tenemos S=480/1000=0.48m/m. o Luego: H= 21.70 X 0.48= 10.42 m COMPROBANDO TENEMOS QUE: Por lo tanto tenemos que aumentar el diámetro de la tubería. Asumiendo un diámetro de 1” o Longitud equivalente por accesorios: 1 válvula de paso 1” = 0.20 m. 1 válvula de compuerta de 1” = 0.20 m. 2 codos de 90°= (2x0.70)=1.40 m. 1 codo de 45°=0.40 m. Longitud equivalente= 2.20 m La longitud total será: 20.00 m + 2.20 m= 22.20 m Tenemos S=110/1000=0.11m/m. o Luego: H = 22.20 X 0.11= 2.44 m COMPROBANDO TENEMOS QUE: 9.60 > 2.44 m Por lo tanto tenemos que el diámetro 1” de la tubería es correcto. RESULTADOS:
DIAMETRO DEL MEDIDOR:
DIAMETRO DE TUBERIA DE ENTRADA:
