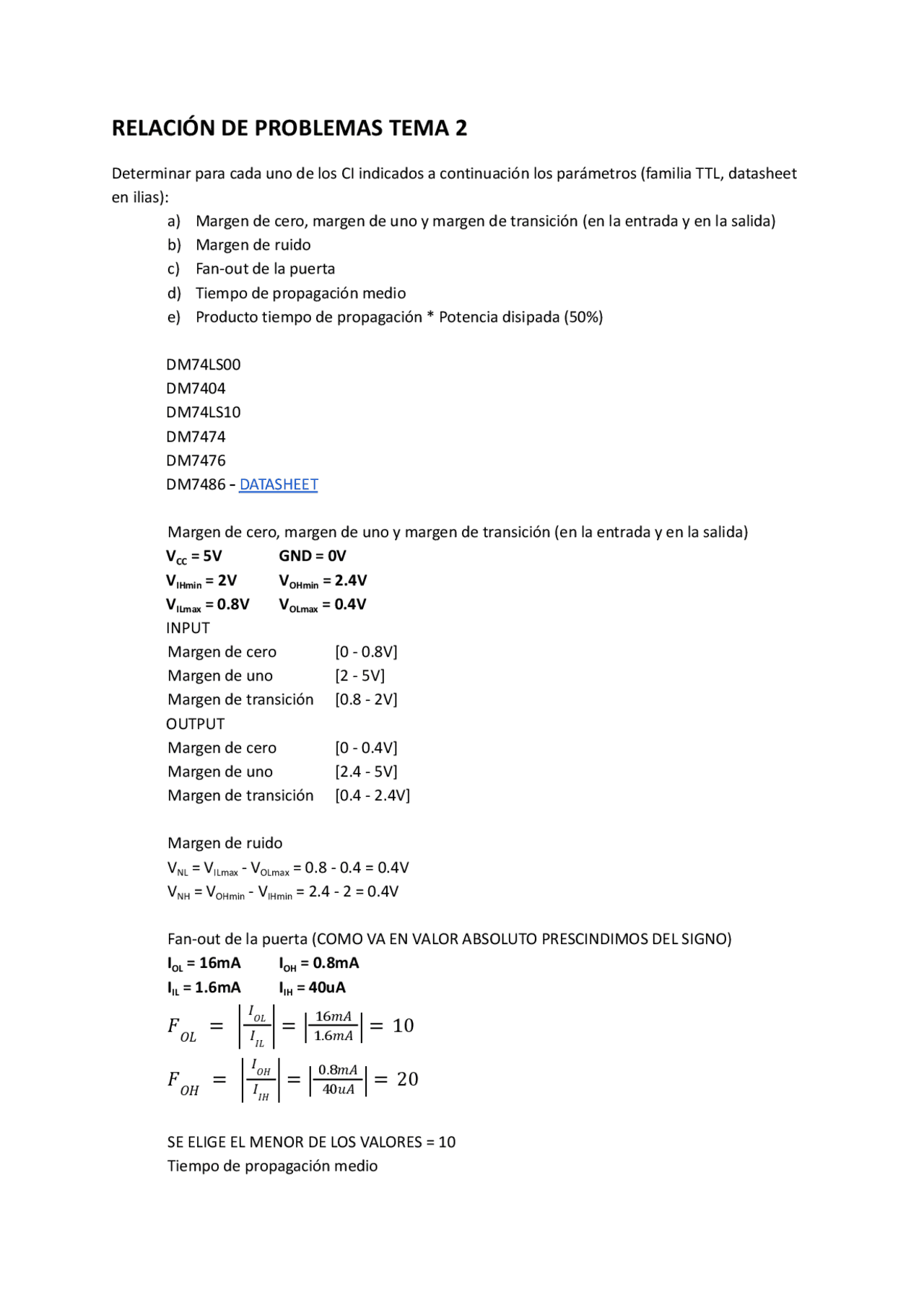

RELACIÓN DE PROBLEMAS TEMA 2
Determinar para cada uno de los CI indicados a continuación los parámetros (familia TTL, datasheet
en ilias):
a) Margen de cero, margen de uno y margen de transición (en la entrada y en la salida)
b) Margen de ruido
c) Fan-out de la puerta
d) Tiempo de propagación medio
e) Producto tiempo de propagación * Potencia disipada (50%)
DM74LS00
DM7404
DM74LS10
DM7474
DM7476
DM7486 -DATASHEET
Margen de cero, margen de uno y margen de transición (en la entrada y en la salida)
VCC = 5V GND = 0V
VIHmin = 2V VOHmin = 2.4V
VILmax = 0.8V VOLmax = 0.4V
INPUT
Margen de cero [0 - 0.8V]
Margen de uno [2 - 5V]
Margen de transición [0.8 - 2V]
OUTPUT
Margen de cero [0 - 0.4V]
Margen de uno [2.4 - 5V]
Margen de transición [0.4 - 2.4V]
Margen de ruido
VNL = VILmax - VOLmax = 0.8 - 0.4 = 0.4V
VNH = VOHmin - VIHmin = 2.4 - 2 = 0.4V
Fan-out de la puerta (COMO VA EN VALOR ABSOLUTO PRESCINDIMOS DEL SIGNO)
IOL = 16mA IOH = 0.8mA
IIL = 1.6mA IIH = 40uA
𝐹𝑂𝐿 = 𝐼𝑂𝐿
𝐼𝐼𝐿
||||||=16𝑚𝐴
1.6𝑚𝐴
||||=10
𝐹𝑂𝐻 = 𝐼𝑂𝐻
𝐼𝐼𝐻
||||||=0.8𝑚𝐴
40𝑢𝐴
||||=20
SE ELIGE EL MENOR DE LOS VALORES = 10
Tiempo de propagación medio
