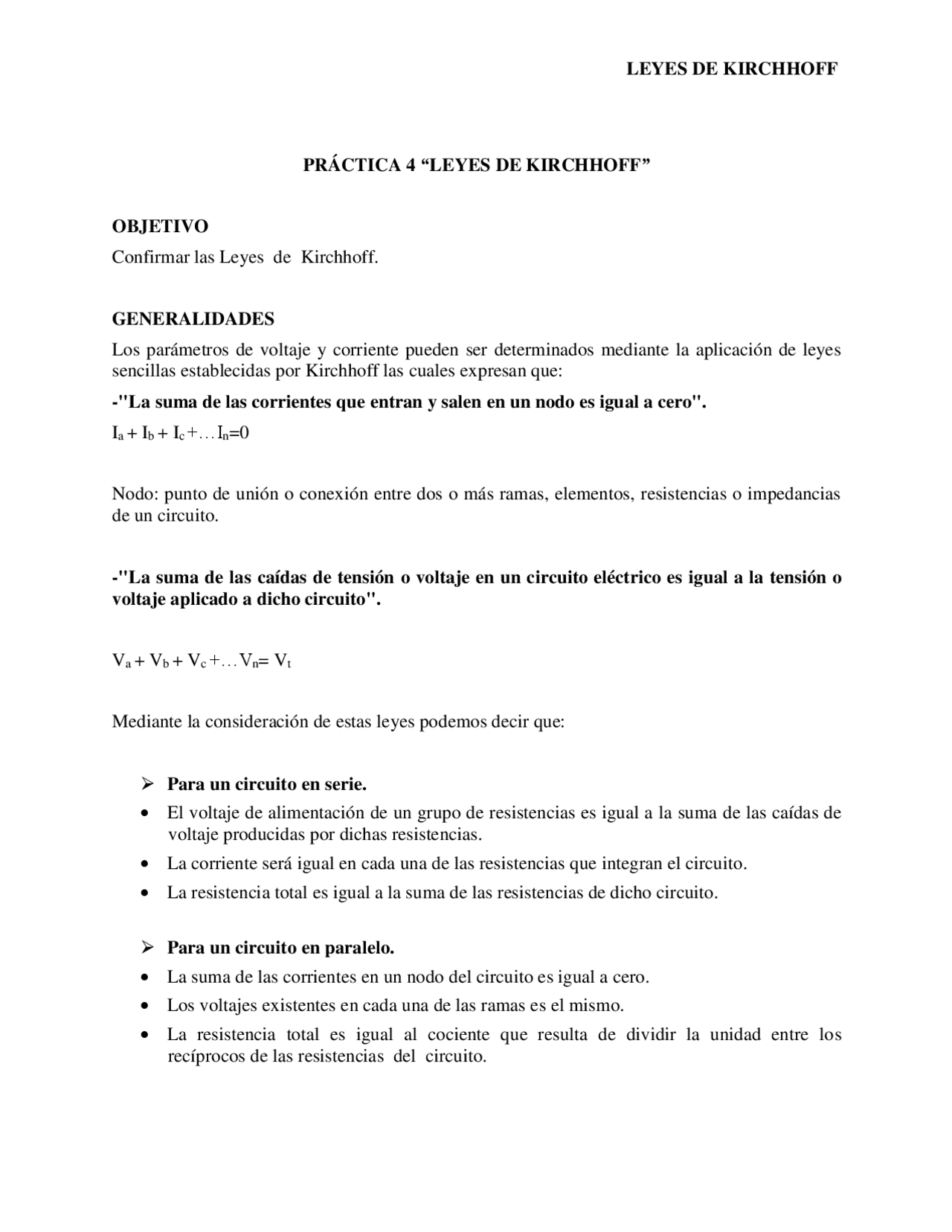

LEYES DE KIRCHHOFF
PRÁCTICA 4 “LEYES DE KIRCHHOFF”
OBJETIVO
Confirmar las Leyes de Kirchhoff.
GENERALIDADES
Los parámetros de voltaje y corriente pueden ser determinados mediante la aplicación de leyes
sencillas establecidas por Kirchhoff las cuales expresan que:
-"La suma de las corrientes que entran y salen en un nodo es igual a cero".
Ia + Ib + Ic +…In=0
Nodo: punto de unión o conexión entre dos o más ramas, elementos, resistencias o impedancias
de un circuito.
-"La suma de las caídas de tensión o voltaje en un circuito eléctrico es igual a la tensión o
voltaje aplicado a dicho circuito".
Va + Vb + Vc +…Vn= Vt
Mediante la consideración de estas leyes podemos decir que:
Para un circuito en serie.
El voltaje de alimentación de un grupo de resistencias es igual a la suma de las caídas de
voltaje producidas por dichas resistencias.
La corriente será igual en cada una de las resistencias que integran el circuito.
La resistencia total es igual a la suma de las resistencias de dicho circuito.
Para un circuito en paralelo.
La suma de las corrientes en un nodo del circuito es igual a cero.
Los voltajes existentes en cada una de las ramas es el mismo.
La resistencia total es igual al cociente que resulta de dividir la unidad entre los
recíprocos de las resistencias del circuito.
