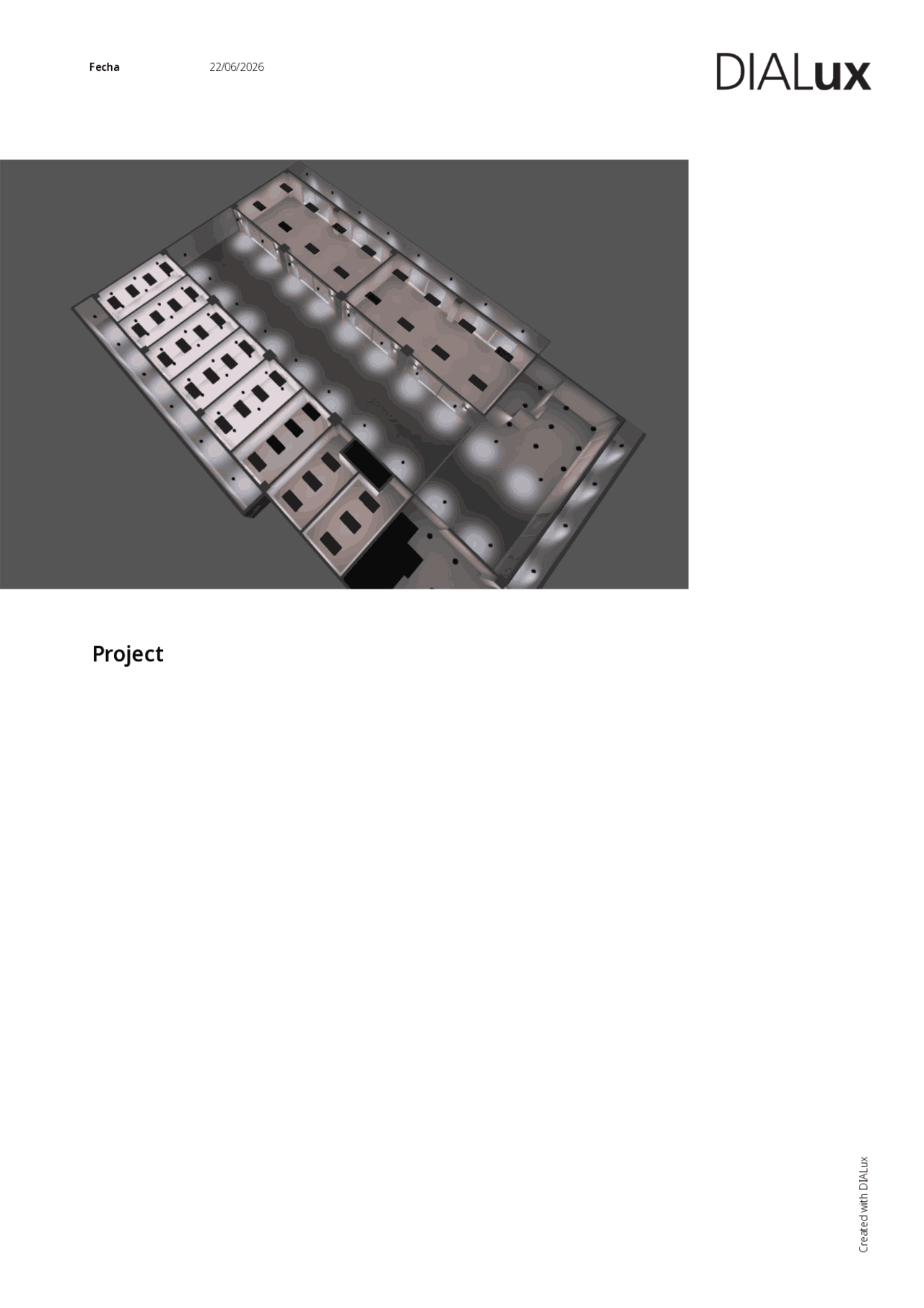

Fecha
22/06/2026
Created with DIALux
Project
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Orientación Universidad
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Busca documentos
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Busca tu universidad
Encuentra los documentos específicos para los exámenes de tu universidad
Video Cursos
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Quiz
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pregúntale a la comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
¡Nuestros e-books salva-estudiantes!
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
REPORTE DIALUX DISEÑO, Guías, Proyectos, Investigaciones de Arquitectura
Diseño de dialux de luminarias con su respetivo analisis informativo
Tipo: Guías, Proyectos, Investigaciones
2022/2023
1 / 94
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
Documentos relacionados
Vista previa parcial del texto
¡Descarga REPORTE DIALUX DISEÑO y más Guías, Proyectos, Investigaciones en PDF de Arquitectura solo en Docsity!
Fecha 22/06/
Created with DIALux
Project
Contenido
- Portada
- Contenido
- Terreno
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno
- Edificación
- Descripción
- Lista de luminarias
- Terreno 1 - Edificación
- Planta (nivel)
- Descripción
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción BALCÓN FACHADA
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción BALCÓN OFICINAS
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción BALCÓN TIENDAS
- Plano de situación de luminarias
- Lista de luminarias Contenido
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción BOULEVARD
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- Local
- Descripción
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción NCV
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción NCV
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- OFICINA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- OFICINA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel) Contenido
- OFICINA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- OFICINA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- OFICINA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- OFICINA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción SALA DE ESPERA
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción SALA DE ESTAR
- Plano de situación de luminarias
- Lista de luminarias Contenido
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción SS.HH - MUJERES
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- Descripción SS.HH - MUJERES
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- TIENDA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
- Terreno 1 - Edificación 1 - Planta (nivel)
- TIENDA
- Descripción
- Plano de situación de luminarias
- Lista de luminarias
Terreno 1
Plano de situación de luminarias
Terreno 1
Plano de situación de luminarias
Fabricante formalighting
N° de artículo M5A5HN31-90T6BS- WB-5000K
Nombre del artículo Moto-Combo 195 PRO Zoom-WB- 5000K
Lámpara 1x Moto-Combo 195 PRO Zoom-WB- 5000K
P 35.8 W
ΦLuminaria 2714 lm
1 x formalighting Moto-Combo 195 PRO Zoom-WB-5000K
Tipo Disposición en campo
1 era Luminaria (X/Y/Z)
9.575 m / 33.215 m / 6.860 m
Dirección X 1 Uni., Centro - centro, 6.565 m
Dirección Y 1 Uni., Centro - centro, 1.150 m
Organización A
X Y Altura de montaje
Luminaria
9.575 m 33.215 m 6.860 m 1
1 x formalighting Moto-Combo 195 PRO Zoom-WB-5000K
Tipo Disposición en campo
1 era Luminaria (X/Y/Z)
9.655 m / 3.102 m / 6.860 m
Dirección X 1 Uni., Centro - centro, 6.710 m
X Y Altura de montaje
Luminaria
9.655 m 3.102 m 6.860 m 2
Terreno 1
Lista de luminarias
Φtotal 16284 lm
Ptotal 214.8 W
Rendimiento lumínico 75.8 lm/W
Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico
6 formalighting M5A5HN31- 35.8 W 2714 lm 75.9 lm/W 90T6BS-WB- 5000K
Moto-Combo 195 PRO Zoom-WB-5000K
Edificación 1
Descripción
Edificación 1 · Planta (nivel) 1
Descripción
Edificación 1 · Planta (nivel) 1
Lista de luminarias
Φtotal 439712 lm
Ptotal 5176.0 W
Rendimiento lumínico 85.0 lm/W
Uni. Fabricante N° de artículo Nombre del artículo P Φ Rendimiento lumínico
68 formalighting M5A5HN31- 35.8 W 2714 lm 75.9 lm/W 90T6BS-WB- 5000K
Moto-Combo 195 PRO Zoom-WB-5000K
16 Modular 11.6 W^ 674 lm^ 58.1 lm/W Lighting Instruments
13760X81 Chival wall up/down 292 2xLED DI 2700K black brushed anodised
16 Molto Luce 445-06321415 BADO R 320 EB-LEUCHTE 16W 4000K Opal 16.0 W 1759 lm 110.0 lm/W weiß
46 VARTON V1-R3-00487- 50.0 W^ 4700 lm^ 94.0 lm/W 30HGD- 4005040 GR300/F 2. 1219х619х mm IP40 with homogenous illumination DALI
Lighting for Administrative and Office Buildings
Edificación 1 · Planta (nivel) 1 · BALCÓN FACHADA
Plano de situación de luminarias
Edificación 1 · Planta (nivel) 1 · BALCÓN FACHADA
Plano de situación de luminarias
Fabricante formalighting
N° de artículo M5A5HN31-90T6BS- WB-5000K
Nombre del artículo Moto-Combo 195 PRO Zoom-WB- 5000K
Lámpara 1x Moto-Combo 195 PRO Zoom-WB- 5000K
P 35.8 W
ΦLuminaria 2714 lm
4 x formalighting Moto-Combo 195 PRO Zoom-WB-5000K
Tipo Disposición en campo
1 era Luminaria (X/Y/Z)
1.382 m / 0.602 m / 2.660 m
Dirección X 4 Uni., Centro - centro, 3.233 m
Dirección Y 1 Uni., Centro - centro, 0.824 m
Organización A
X Y Altura de montaje
Luminaria
1.382 m 0.602 m 2.660 m 1
4.615 m 0.602 m 2.660 m 2
7.848 m 0.602 m 2.660 m 3
11.081 m 0.602 m 2.660 m 4
