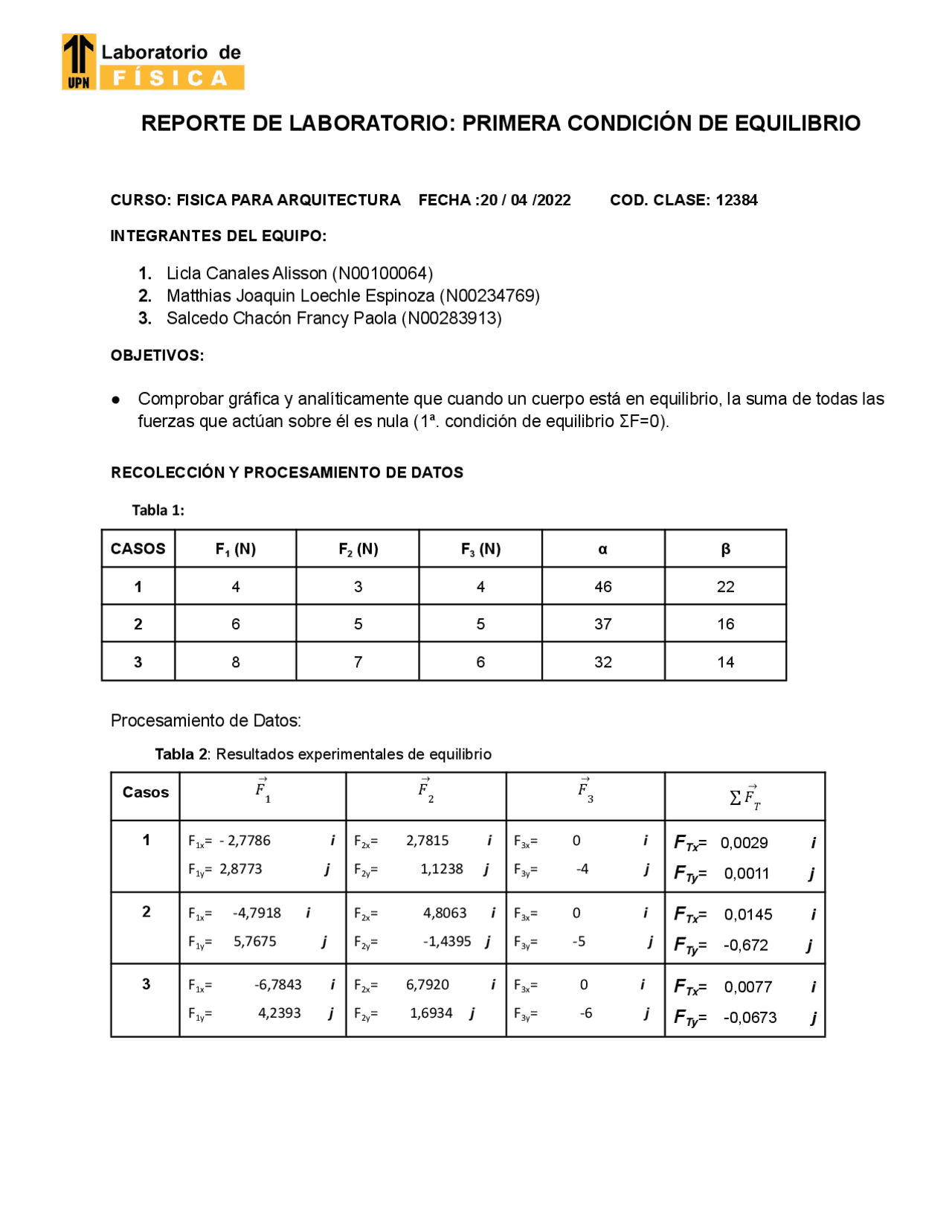

REPORTE DE LABORATORIO: PRIMERA CONDICIÓN DE EQUILIBRIO
CURSO: FISICA PARA ARQUITECTURA FECHA :20 / 04 /2022 COD. CLASE: 12384
INTEGRANTES DEL EQUIPO:
1. Licla Canales Alisson (N00100064)
2. Matthias Joaquin Loechle Espinoza (N00234769)
3. Salcedo Chacón Francy Paola (N00283913)
OBJETIVOS:
● Comprobar gráfica y analíticamente que cuando un cuerpo está en equilibrio, la suma de todas las
fuerzas que actúan sobre él es nula (1ª. condición de equilibrio ΣF=0).
RECOLECCIÓN Y PROCESAMIENTO DE DATOS
Tabla 1:
CASOS F 1 (N) F 2 (N) F 3 (N) α β 1 4 3 4 46 22 2 6 5 5 37 16 3 8 7 6 32 14
Procesamiento de Datos:
Tabla 2 : Resultados experimentales de equilibrio Casos 𝐹 1 → 𝐹 2 → 𝐹 3 → ∑ 𝐹𝑇 → (^1) F1x= - 2,7786 i F1y= 2,8773 j F2x= 2,7815 i F2y= 1,1238 j F3x= 0 i F3y= -4 j
FTx = 0,0029 i
FTy = 0,0011 j
2 F1x= -4,7918 i F1y= 5,7675 j F2x= 4,8063 i F2y= -1,4395 j F3x= 0 i F3y= -5 j
FTx = 0,0145 i
FTy = -0,672 j
3 F1x= -6,7843 i F1y= 4,2393 j F2x= 6,7920 i F2y= 1,6934 j F3x= 0 i F3y= -6 j
FTx = 0,0077 i
FTy = -0,0673 j
RESULTADOS Y DISCUSIÓN:
Primera Condición de Equilibrio: Suma de fuerzas Caso 1 : ∑ 𝐹𝑇:0,0029 i + 0,0011 j ( N ) → Suma de fuerzas Caso 2: ∑ 𝐹𝑇:0,0145 i -0,672 j ( N ) → Suma de fuerzas Caso 3: ∑ 𝐹𝑇: 0,0077 i - 0,0673 j ( N ) →
1. ¿Qué otro método conoces para comprobar la primera condición de equilibrio? Un cuerpo se encuentra en equilibrio traslacional si y sólo si la suma vectorial de las fuerzas que actúan sobre él es igual a cero. Esas ecuaciones son las siguientes: ΣFx= 0 y ΣFy= 2. ¿Qué sucede con las fuerzas F 1 y F 2 cuando aumenta la fuerza F 3? ¿Y qué ocurre con sus ángulos? Si F3 aumenta, las fuerzas F1 y F2 también. Si las líneas de acción de ambas fuerzas no coinciden, el cuerpo mantendrá su equilibrio de traslación pero no el de rotación. Lo que ocurre con sus ángulos es que disminuyen. 3. La suma de fuerzas en los diferentes casos te salió CERO? Explique brevemente Las sumas fueron números cercanos a 0, esto nos quiere decir que el cuerpo no esta en total equilibrio, porque según la primera condición de equilibrio no debe existir ninguna fuerza resultante, es decir, ∑ 𝐹𝑇: 0. →
CONCLUSIONES:
-Al aplicar fuerza sobre un cuerpo, intenta trasladarlo. -Podemos decir que un objeto esta en equilibrio cuando esta quieto o cuando mantiene una misma velocidad en su movimiento. -Se ha comprobado mediante gráficas y analizando, que cuando un cuerpo está en equilibrio, la suma de todas las fuerzas que actúan sobre él es nula.
