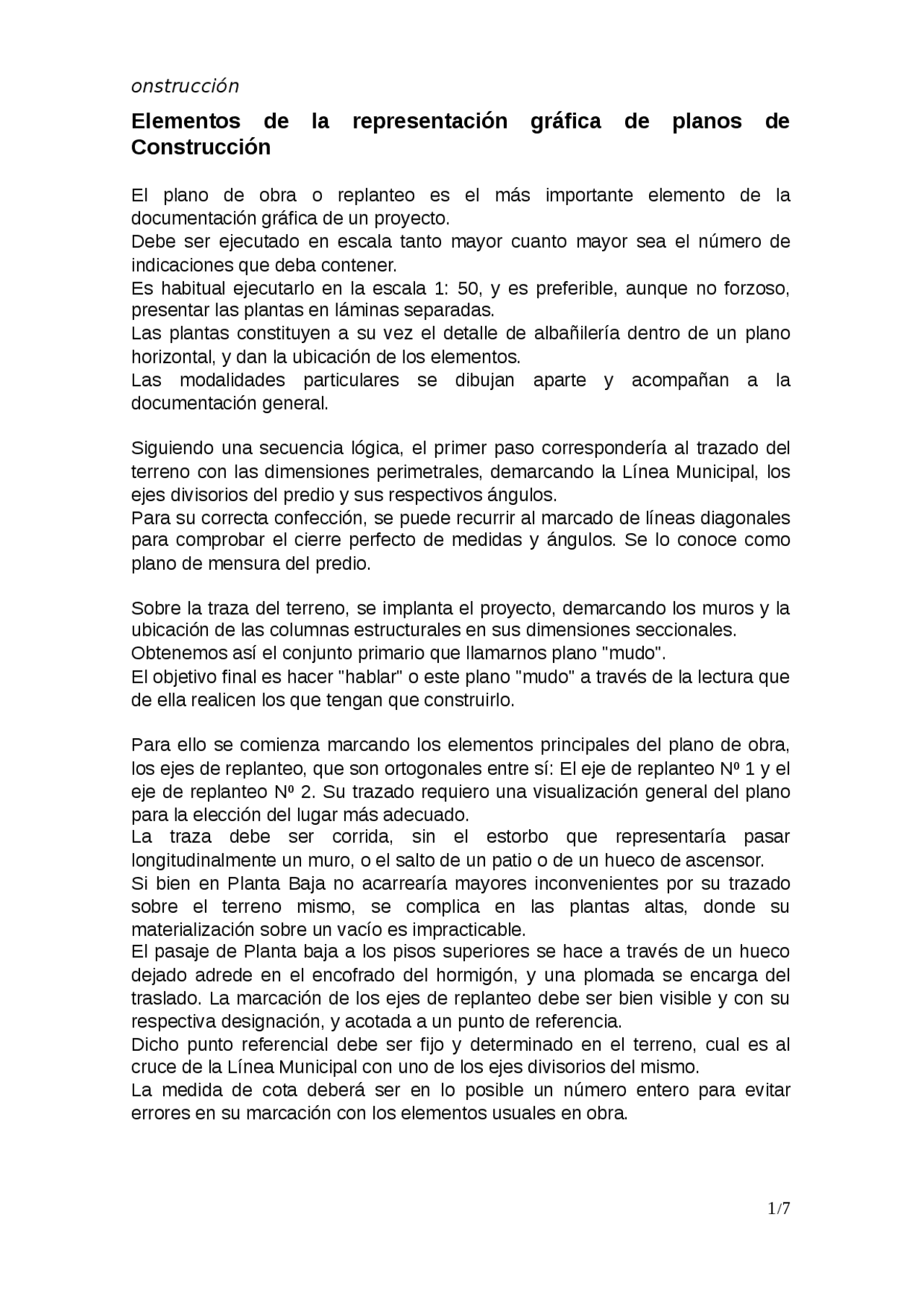

Elementos de la representación gráfica de planos de
Construcción
El plano de obra o replanteo es el más importante elemento de la documentación gráfica de un proyecto. Debe ser ejecutado en escala tanto mayor cuanto mayor sea el número de indicaciones que deba contener. Es habitual ejecutarlo en la escala 1: 50, y es preferible, aunque no forzoso, presentar las plantas en láminas separadas. Las plantas constituyen a su vez el detalle de albañilería dentro de un plano horizontal, y dan la ubicación de los elementos. Las modalidades particulares se dibujan aparte y acompañan a la documentación general.
Siguiendo una secuencia lógica, el primer paso correspondería al trazado del terreno con las dimensiones perimetrales, demarcando la Línea Municipal, los ejes divisorios del predio y sus respectivos ángulos. Para su correcta confección, se puede recurrir al marcado de líneas diagonales para comprobar el cierre perfecto de medidas y ángulos. Se lo conoce como plano de mensura del predio.
Sobre la traza del terreno, se implanta el proyecto, demarcando los muros y la ubicación de las columnas estructurales en sus dimensiones seccionales. Obtenemos así el conjunto primario que llamarnos plano "mudo". El objetivo final es hacer "hablar" o este plano "mudo" a través de la lectura que de ella realicen los que tengan que construirlo.
Para ello se comienza marcando los elementos principales del plano de obra, los ejes de replanteo, que son ortogonales entre sí: El eje de replanteo Nº 1 y el eje de replanteo Nº 2. Su trazado requiero una visualización general del plano para la elección del lugar más adecuado. La traza debe ser corrida, sin el estorbo que representaría pasar longitudinalmente un muro, o el salto de un patio o de un hueco de ascensor. Si bien en Planta Baja no acarrearía mayores inconvenientes por su trazado sobre el terreno mismo, se complica en las plantas altas, donde su materialización sobre un vacío es impracticable. El pasaje de Planta baja a los pisos superiores se hace a través de un hueco dejado adrede en el encofrado del hormigón, y una plomada se encarga del traslado. La marcación de los ejes de replanteo debe ser bien visible y con su respectiva designación, y acotada a un punto de referencia. Dicho punto referencial debe ser fijo y determinado en el terreno, cual es al cruce de la Línea Municipal con uno de los ejes divisorios del mismo. La medida de cota deberá ser en lo posible un número entero para evitar errores en su marcación con los elementos usuales en obra.
El segundo elemento a considerar son las acotaciones lineales, Existen dos tipos de acotaciones: las parciales y las acumuladas. Ambas se complementan y se controlan entre sí. En todo ambiente o local debe existir por lo menos 2 acotaciones parciales: ancho y largo. Las acotaciones acumuladas se originan a partir de los ejes de replanteo. Una flecha ubicada donde corresponde. Indica la medida hasta allí desde el eje de replanteo respectivo, a la derecha o a la izquierda, a uno y otro lado del mismo. Cada eje de replanteo es el cero, a partir del cual se miden en forma acumulada todas las medidas marcadas de esta manera. Ambas acotaciones se controlan entre sí corrigiendo los presuntos errores, o acomodando los ambientes y las medidas ante cualquier desfasaje. Corregidas las variaciones, detectadas por ambas acotaciones, se afianzan las mismas y se perfeccionan las flechas demarcatorias de las acumuladas. Se da entidad a las secciones indicativas de la estructura, destacándolas y remarcando los paramentos que se quieren mantener aplomados en toda su altura, absorbiendo los restantes paramentos, las posibles disminuciones de sección que se producen por menor carga. Se agregan al plano las ubicaciones de las aberturas, o sea, las ventanas y las puertas. Estas últimas con sus respectivas manos de abrir marcadas. Al respecto, para unificar criterios, se puede aplicar la convención generalmente adoptada de colocarse en posición de entrar al ambiente o local considerado. De acuerdo a la mano empleada para abrir la puerta, ya sea la derecha o la izquierda, esa será la mano de abrir especificada. La hoja de abrir se debe marcar en su real barrido, o sea en forma circular. No debe emplearse el fácil recurso que permite la escuadra a 45° dado que no es real. Al plano se le siguen agregando los elementos que lo harán cada vez más completo. En este caso, los artefactos sanitarios y mesada de cocina. Como se irán agregando aún, sucesivamente, mas elementos, y con el objetivo de la claridad del lenguaje de comunicación para el destinatario, se puede prever ya, sacar fuera del plano mismo, algunos elementos como las acotación parciales. Es recomendable, por dicha claridad, que no sean más de tres las líneas de cotas sucesiva, para su fácil lectura. Seguimos completando el plano, agregando los espacios de los huecos de ventilación y cañerías de desagüe y huecos (plenos) para montantes de agua, gas, calefacción, electricidad. Completamos también el pasadizo de ascensor con la cabina y contrapeso; el desarrollo de escalera con la cantidad de escalones y el sentido ascendente del mismo. Ambos requerirán detalles en escala mayor, lo cual se debe indicar en el plano. Aparecen las cotas de los distintos niveles de la planta. Se agrega la tipología de cada abertura, encerrada en una figura de diseño libre pero que contenga el tipo y su medida en ancho y en ocasiones también en altura, en total coincidencia con el plano y planillas de las respectivas carpinterías.
representar elementos distintos, ni podremos representar un mismo elemento con símbolos diferentes.
Presentada así la necesidad de disponer de un sistema de representación normalizada para los planos de obra, surge que esos dibujos deben ser concebidos como vehículo de comunicación. Los elementos esenciales pueden sintetizarse así:
- El transmisor comunica el mensaje.
- El canal es el medio para transmitirlo.
- El mensaje es la información comunicada.
- El receptor es el destinatario del mensaje y,
- El código es el conjunto de señales empleadas paro transmitir la información.
En el caso de la información gráfica indispensable para realizar un proyecto, se tendrá que:
- El transmisor es el proyectista.
- El mensaje es el proyecto.
- El canal son los planos y pliegos de especificaciones.
- El receptor es el contratista, empresario o personal de obra.
- El código es el sistema de representación y símbolos adoptados. Esta idea tiende a universalizarse cada vez más, pudiéndose decir que dicho código es internacional, salvo en mínimos detalles.
La experiencia ha indicado que mas de 3 espesores de Línea en un mismo plano, llevan a situaciones de confusión, que producidas, atenúa la responsabilidad de quienes tendrían la obligación de Interpretarlas. Por lo tanto, se ha adoptado la siguiente norma:
Línea continúa
- Gruesa: contornos de elementos en sección o corte.
- Mediana: aristas de elementos vistos, contornos de elementos estrechos en sección.
- fina: cotas y líneas auxiliares Línea de trazos
- Gruesa : trazas de planos de sección
- Mediana: aristas ocultas Línea de punto y trazo
- Mediana: ejes materiales
- fina: trazas de cambio de plano de sección. Línea de puntos
- Elementos a demoler o accesorios. Los signos convencionales se rigen por normas como DIN, ASA, IRAM, etc., para representar materiales y elementos constructivos según dibujo unicolor o multicolor, escala empleada, etc. Las escalas más usadas son: 1:2,5 1:5 1:10 1:20 1:50 1:100 1:200 1:500 1:
La escala 1: x significa que deben multiplicarse por x las dimensiones lineales del plano para obtener las efectivas: si la dimensión en el plano es de 10 centímetros y la escala 1:20. paro obtener la medida real se debe multiplicar 10 x 20 para obtener la medida real de 200 centímetros ó sea 2 metros. Recíprocamente, al dibujar a escala 1:x hay que dividir por x las magnitudes reales para marcarlas en el plano. Si la magnitud real es de 2 metros ó sea 200 centímetros, para marcar en el plano en escala 1:20 habrá que dividir 200/20 y obtendremos 10 centímetros. En los detalles a otras escalas, diferentes de las del conjunto, hay que anotar la escala correspondiente.
En los planos de edificios, las dimensiones de mas de 1 metro se expresan en metros y las inferiores en centímetros. Por ejemplo: 3,98 (tres metros noventa y ocho) o 30 (treinta centímetros) Las unidades metro, centímetro o milímetro, no se indican. Las fracciones de centímetros se marcan como exponentes. Para detalles de carpintería, herrajes, herrería y cinguería, las mediciones se dan en milímetros. Por ejemplo: 150 o 50 sin indicar unidades. Las pendientes de escalera y las escuadrías o las secciones de conductos, se marcan con quebrados; la medida menor adelante. De haber más de un elemento, la cantidad se antepone seguida del signo por (x). Así 2 conductos de 20 x 20 centímetros se marcan 2 x 10/20. Esto por el principio de la .unicidad en la notación Las líneas de cota son siempre paralelas, y las Líneas auxiliares normales a ellas. Los extremos de las Líneas de cota se marcan con circulitos, puntos, trazos oblicuos o flechas. Las aristas no son cotas. La Línea de cota no ha de servir de línea auxiliar La flecha de cota no ha de incidir en la intersección de Líneas de planta Las cifras serán normales a la Línea de cota. Las cotas verticales han de hacerse por la derecha La inclinación de las letras en el caso de ser oblicuas, será de 75º respecto de la línea que forman (sumatoria de los ángulos de las escuadras de 30º y 45º). El rótulo conviene situarlo en el ángulo inferior derecho de la hoja. El tamaño de los planos ha da adaptarse al formato convencional adoptado por cada estudio.
Y así, empleando lo antedicho, podemos materializar correcta y armónicamente el plano de obra, también conocido como plano de replanteo.
ELEMENTOS QUE DEBEN REPRESENTARSE EN LOS PLANOS:
-- Proyección de alacenas. -- Tanques de bombeo, de reserva, intermediarios, compactadoras, embolsadoras, etc. Elementos de la instalación eléctrica : -- Centros, brazos, tomas, interruptores, disyuntores automáticos, bocas de fuerza motriz, montantes, cajas de empalme o derivación, pilar de entrada, tableros, medidores, automáticos de escalera, etc. -- Timbres, portero eléctrico, pararrayos, antenas, teléfonos, Intercomunicadores, busca personas, música funcional. campanillas, cuadros indicadores, detectores de incendio, alarmas, altoparlantes, etc. Elementos de la instalación sanitaria y contra incendios: -- Llaves de paso, válvulas, esclusas, columnas de subido y bajada, medidores, entrada general. -- Hidrantes y magas, baldes de arena, extintores, bocas do doble impulsión, etc. Elementos de la instalación de gas : -- Picos de gas, medidor o gabinete con su ubicación; llaves de paso, columnas, ventilaciones, etc. Elementos de la calefacción : -- Montante, retornos, distribución y radiadores. Elementos de instalaciones de aire acondicionado : -- Ubicación de los equipos centrales e Individuales, conductos, rejillas, tomas, circuitos, tablero, torres de enfriamiento y "Plenum". --Indicación de planos complementarios y de detalles que aclaren pormenores de la construcción, suelen recuadrarse.
Cortes: -- Niveles. -- Distancias entre solados. -- Espesores de losas, cielos rasos aplicados, aislaciones, contrapisos, solados, parapetos, vigas, dinteles y encadenados. -- Alturas interiores, de carpintería, conductos, chimeneas y tanques de reserva. -- Representación de elementos suspendidos, cielos rasos armados, pendientes de caños, zócalos, frisos, revestimientos, accesorios, etc. -- Detalles de paramentos. Fachadas -- Indicación de materiales y alturas totales. -- Revestimientos. -- Tipos de carpinterías, parasoles, gárgolas, pérgolas, remates arquitectónicos, barandas, mástiles, etc. -- Indicación de sombra DE PLANOS
