Tubería de acero de 10
Tubería de acero de 12
20 pies
Velocidad en el cilindro= 0,15 pie/s

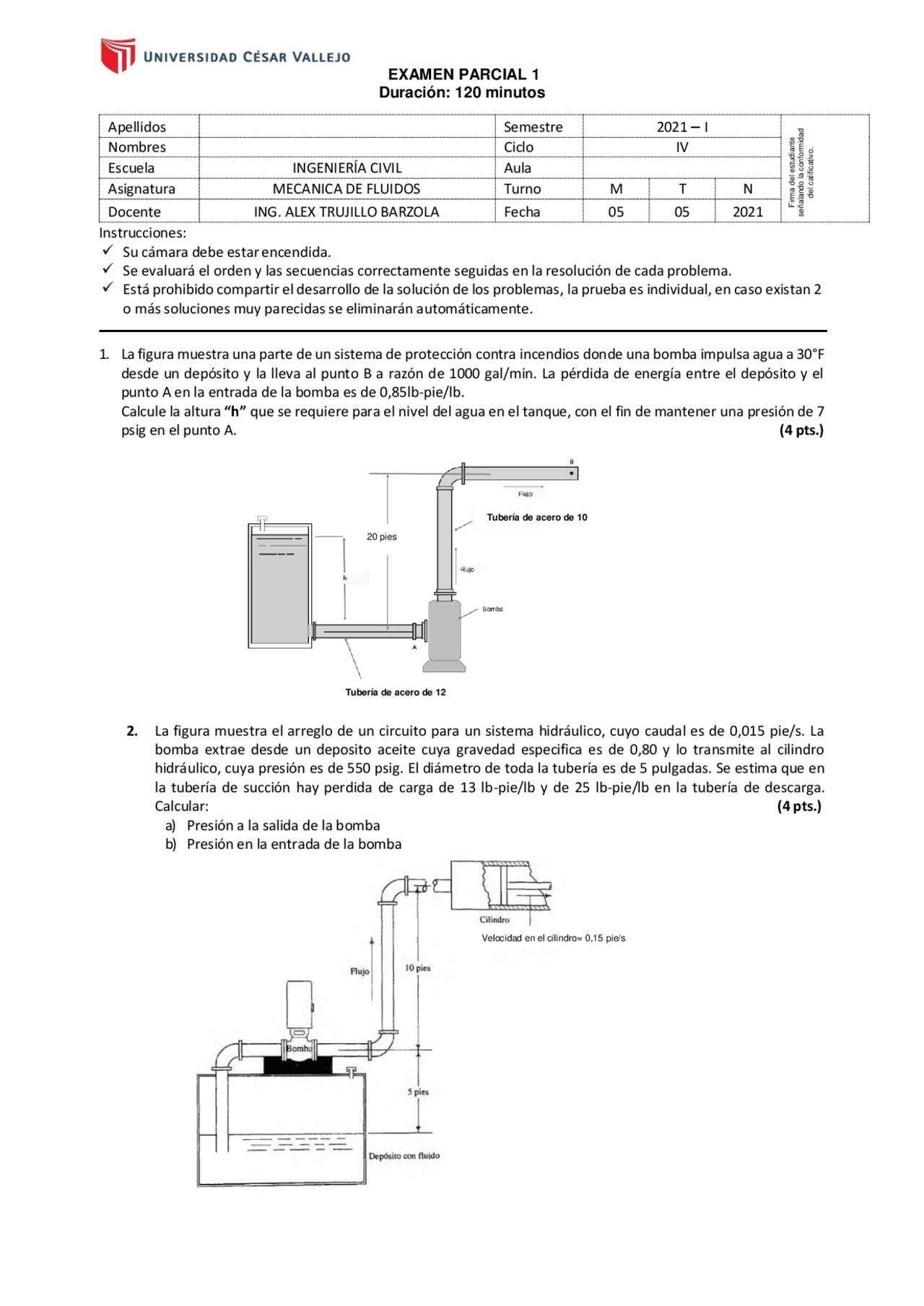

EXAMEN PARCIAL 1
Duración: 120 minutos
Apellidos
Semestre
2021 – I
Firma del estudiante
señalando la conformidad
del calificativo.
Nombres
Ciclo
IV
Escuela
INGENIERÍA CIVIL
Aula
Asignatura
MECANICA DE FLUIDOS
Turno
M
T
N
Docente
ING. ALEX TRUJILLO BARZOLA
Fecha
05
05
2021
Instrucciones:
✓ Su cámara debe estar encendida.
✓ Se evaluará el orden y las secuencias correctamente seguidas en la resolución de cada problema.
✓ Está prohibido compartir el desarrollo de la solución de los problemas, la prueba es individual, en caso existan 2
o más soluciones muy parecidas se eliminarán automáticamente.
1. La figura muestra una parte de un sistema de protección contra incendios donde una bomba impulsa agua a 30°F
desde un depósito y la lleva al punto B a razón de 1000 gal/min. La pérdida de energía entre el depósito y el
punto A en la entrada de la bomba es de 0,85lb-pie/lb.
Calcule la altura “h” que se requiere para el nivel del agua en el tanque, con el fin de mantener una presión de 7
psig en el punto A. (4 pts.)
2. La figura muestra el arreglo de un circuito para un sistema hidráulico, cuyo caudal es de 0,015 pie/s. La
bomba extrae desde un deposito aceite cuya gravedad especifica es de 0,80 y lo transmite al cilindro
hidráulico, cuya presión es de 550 psig. El diámetro de toda la tubería es de 5 pulgadas. Se estima que en
la tubería de succión hay perdida de carga de 13 lb-pie/lb y de 25 lb-pie/lb en la tubería de descarga.
Calcular: (4 pts.)
a) Presión a la salida de la bomba
b) Presión en la entrada de la bomba
