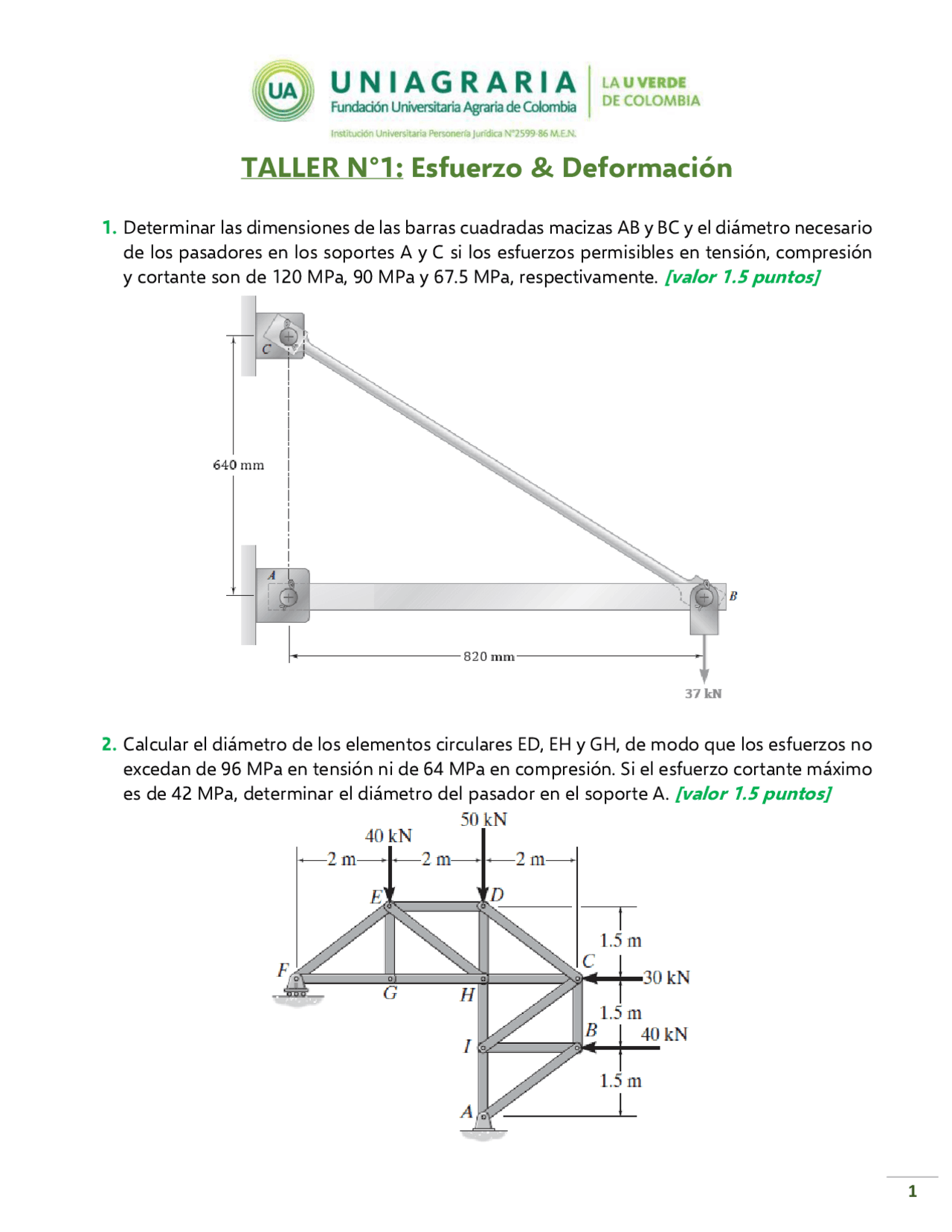

TALLER N°1: Esfuerzo & Deformación
1. Determinar las dimensiones de las barras cuadradas macizas AB y BC y el diámetro necesario
de los pasadores en los soportes A y C si los esfuerzos permisibles en tensión, compresión
y cortante son de 120 MPa, 90 MPa y 67.5 MPa, respectivamente.
[valor 1.5 puntos]
2. Calcular el diámetro de los elementos circulares ED, EH y GH, de modo que los esfuerzos no
excedan de 96 MPa en tensión ni de 64 MPa en compresión. Si el esfuerzo cortante máximo
es de 42 MPa, determinar el diámetro del pasador en el soporte A.
[valor 1.5 puntos]
pf2

Vista previa parcial del texto

¡Descarga Taller N°1: Esfuerzo & Deformación y más Ejercicios en PDF de Elasticidad y Resistencia de materiales solo en Docsity!

TALLER N°1: Esfuerzo & Deformación

1. Determinar las dimensiones de las barras cuadradas macizas AB y BC y el diámetro necesario de los pasadores en los soportes A y C si los esfuerzos permisibles en tensión, compresión

y cortante son de 120 MPa, 90 MPa y 67. 5 MPa, respectivamente. [valor 1.5 puntos]

2. Calcular el diámetro de los elementos circulares ED, EH y GH, de modo que los esfuerzos no excedan de 9 6 MPa en tensión ni de 64 MPa en compresión. Si el esfuerzo cortante máximo

es de 42 MPa, determinar el diámetro del pasador en el soporte A. [valor 1.5 puntos]

3. Un pasador en A y los cables BD y CE sostienen la viga rígida. Si la carga P sobre ésta hace que el extremo C se desplace 12mm hacia abajo, determinar la deformación unitaria normal

desarrollada en cada uno de los cables. [valor 1. 0 punto]

4. La lámina cuadrada se deforma hasta la posición señalada por las líneas discontinuas.

Determinar la deformación unitaria cortante en cada uno de sus vértices relativa a los ejes x

y y. [valor 1. 0 punto]
