UNIVERSIDAD NACIONAL DE INGENIERÍA
Facultad de Ingeniería Geológica Minera y Metalúrgica
Escuela Profesional de Ingeniería de Minas
Trabajo Grupal - RESISTENCIA DE MATERIALES

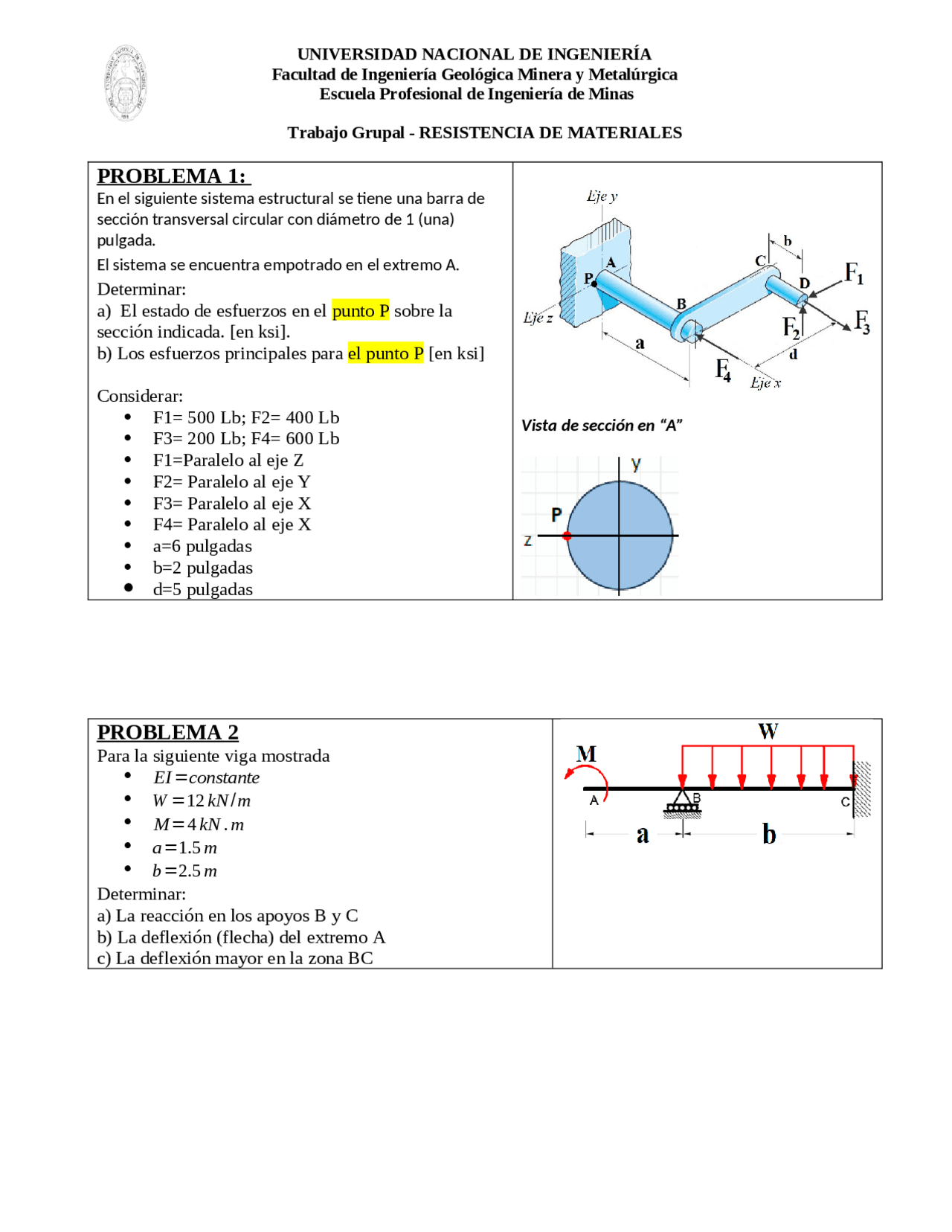

PROBLEMA 1:
En el siguiente sistema estructural se tiene una barra de
sección transversal circular con diámetro de 1 (una)
pulgada.
El sistema se encuentra empotrado en el extremo A.
Determinar:
a) El estado de esfuerzos en el punto P sobre la
sección indicada. [en ksi].
b) Los esfuerzos principales para el punto P [en ksi]
Considerar:
F1= 500 Lb; F2= 400 Lb
F3= 200 Lb; F4= 600 Lb
F1=Paralelo al eje Z
F2= Paralelo al eje Y
F3= Paralelo al eje X
F4= Paralelo al eje X
a=6 pulgadas
b=2 pulgadas
d=5 pulgadas
Vista de sección en “A”
PROBLEMA 2
Para la siguiente viga mostrada
EI =constante
W=12 kN /m
M=4kN . m
a=1.5 m
b=2.5 m
Determinar:
a) La reacción en los apoyos B y C
b) La deflexión (flecha) del extremo A
c) La deflexión mayor en la zona BC
