TRABAJO ENCARGADO RESISTENCIA DE MATERIALES II

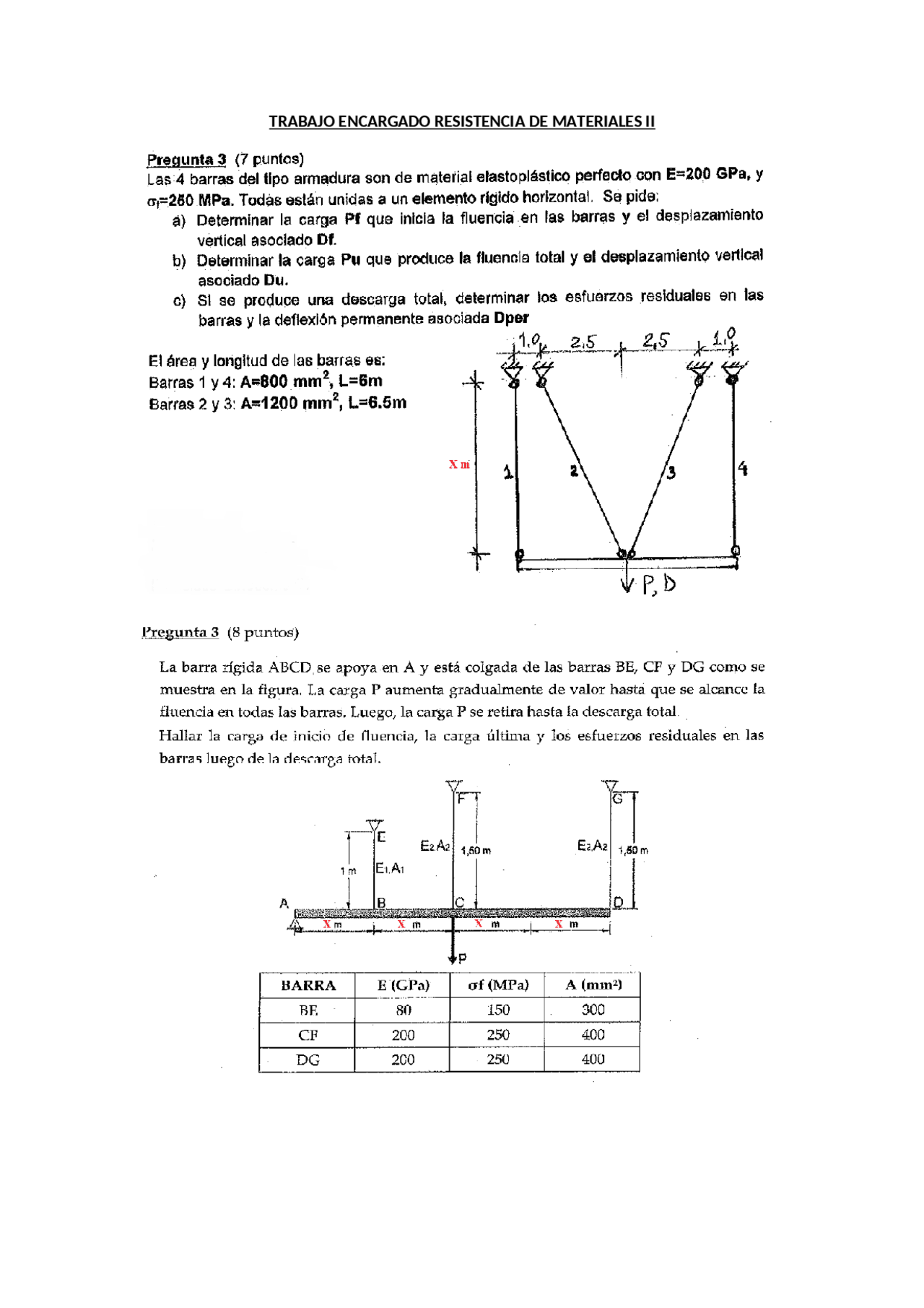

TRABAJO ENCARGADO RESISTENCIA DE MATERIALES Il Pregunta 3 (7 puntos) Las:4 barras del tipo armadura son de material elastoplástico perfecto con E=200 GPa, y 05-280 MPa. Todás están unidas a un elemento rígido horizontal. Se pide: á) Determinar la carga Pf que inicia la fluencia.en las barras y el desplazamiento vertical asociado Df. b) Determinar la carga Pu que produce la fluencia total y el desplazamiento vertical asociado Du. 0) Sl se produce una descarga total, determinar los esfuerzos residuales en las barras y la deflexión permanente asociada Dper 10, 10 A El área y longitud de las barras es: Barras 1 y 4: A=800 mm?, L=6m Barras 2 y 3: A=1200 mm”, L=6,5m Xni Al P,b Pregunta 3 (8 puntos) La barra rígida ABCD se apoya en A y está colgada de las barras BE, CF y DG como se muestra en la figura. La carga P aumenta gradualmente de valor hasta que se alcance la fluencia en todas las barras. Luego, la carga P se retira hasta la descarga total Hallar la carga de inicio de fluencia, la carga última y los esfuerzos residuales en las barras luego de la descarga total. P BAREA | E(GPa) | ofíMPa) | A(man BE EN 150 300 CE 200 280 400 DG 200 250 400
