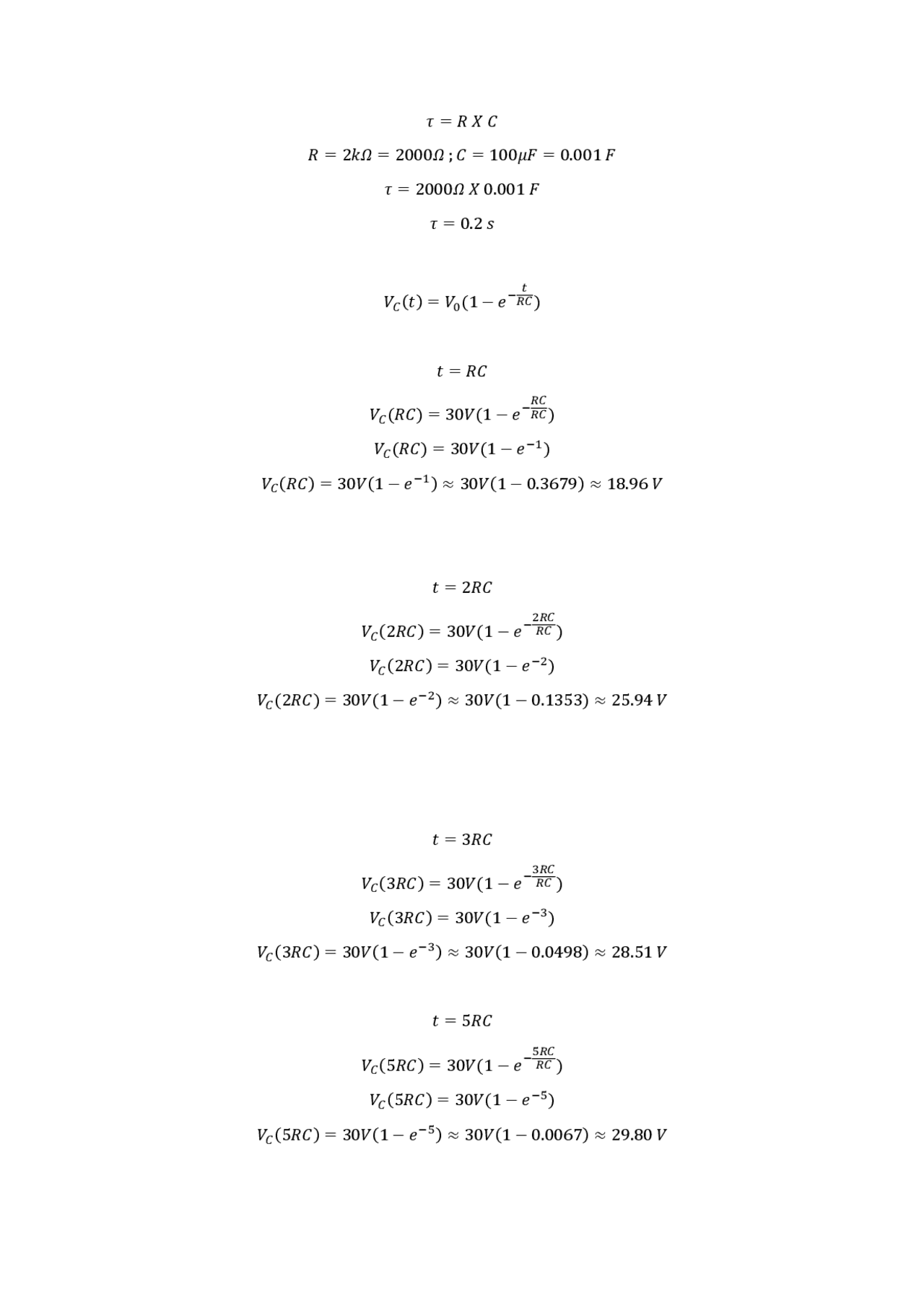

𝜏 = 𝑅 𝑋 𝐶
𝑅 = 2𝑘𝛺 = 2000𝛺 ; 𝐶 = 100𝜇𝐹 = 0.001 𝐹
𝜏 = 2000𝛺 𝑋 0.001 𝐹
𝜏 = 0.2 𝑠
𝑉𝐶(𝑡)= 𝑉0(1 − 𝑒−𝑡
𝑅𝐶)
𝑡 = 𝑅𝐶
𝑉𝐶(𝑅𝐶)=30𝑉(1 − 𝑒 −𝑅𝐶
𝑅𝐶)
𝑉𝐶(𝑅𝐶)=30𝑉(1 − 𝑒 −1)
𝑉𝐶(𝑅𝐶)=30𝑉(1 − 𝑒−1)≈30𝑉(1 − 0.3679)≈18.96 𝑉
𝑡 = 2𝑅𝐶
𝑉𝐶(2𝑅𝐶)=30𝑉(1 − 𝑒 −2𝑅𝐶
𝑅𝐶 )
𝑉𝐶(2𝑅𝐶)=30𝑉(1 − 𝑒−2)
𝑉𝐶(2𝑅𝐶)=30𝑉(1 − 𝑒−2)≈30𝑉(1 − 0.1353)≈25.94 𝑉
𝑡 = 3𝑅𝐶
𝑉𝐶(3𝑅𝐶)=30𝑉(1 − 𝑒 −3𝑅𝐶
𝑅𝐶 )
𝑉𝐶(3𝑅𝐶)=30𝑉(1 − 𝑒−3)
𝑉𝐶(3𝑅𝐶)=30𝑉(1 − 𝑒−3)≈30𝑉(1 − 0.0498)≈28.51 𝑉
𝑡 = 5𝑅𝐶
𝑉𝐶(5𝑅𝐶)=30𝑉(1 − 𝑒 −5𝑅𝐶
𝑅𝐶 )
𝑉𝐶(5𝑅𝐶)=30𝑉(1 − 𝑒−5)
𝑉𝐶(5𝑅𝐶)=30𝑉(1 − 𝑒−5)≈30𝑉(1 − 0.0067)≈29.80 𝑉
