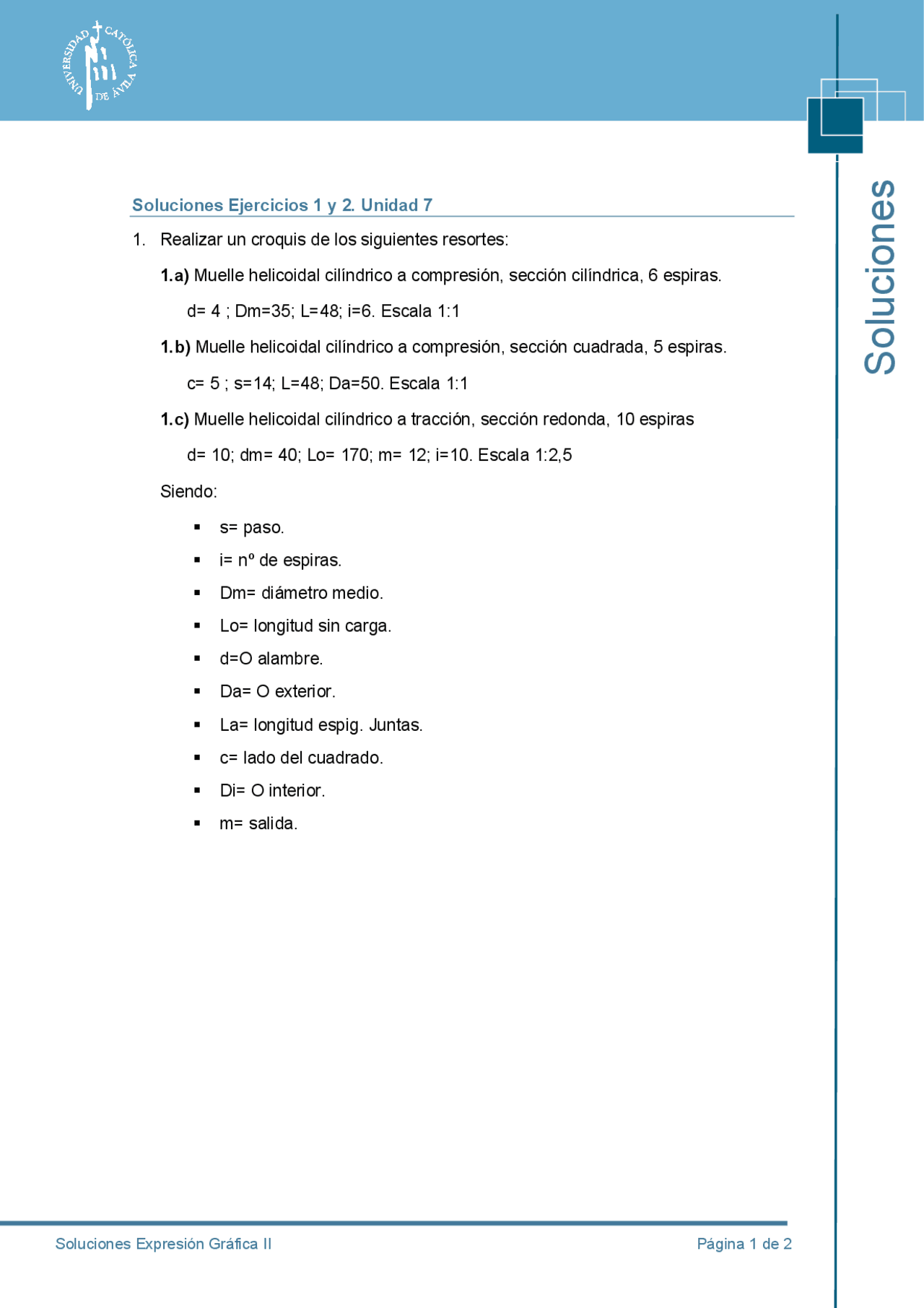

Soluciones Ejercicios 1 y 2. Unidad 7
1. Realizar un croquis de los siguientes resortes:
1.a) Muelle helicoidal cilíndrico a compresión, sección cilíndrica, 6 espiras.
d= 4 ; Dm=35; L=48; i=6. Escala 1:1
1.b) Muelle helicoidal cilíndrico a compresión, sección cuadrada, 5 espiras.
c= 5 ; s=14; L=48; Da=50. Escala 1:1
1.c) Muelle helicoidal cilíndrico a tracción, sección redonda, 10 espiras
d= 10; dm= 40; Lo= 170; m= 12; i=10. Escala 1:2,5
Siendo:
s= paso.
i= nº de espiras.
Dm= diámetro medio.
Lo= longitud sin carga.
d=O alambre.
Da= O exterior.
La= longitud espig. Juntas.
c= lado del cuadrado.
Di= O interior.
m= salida.
