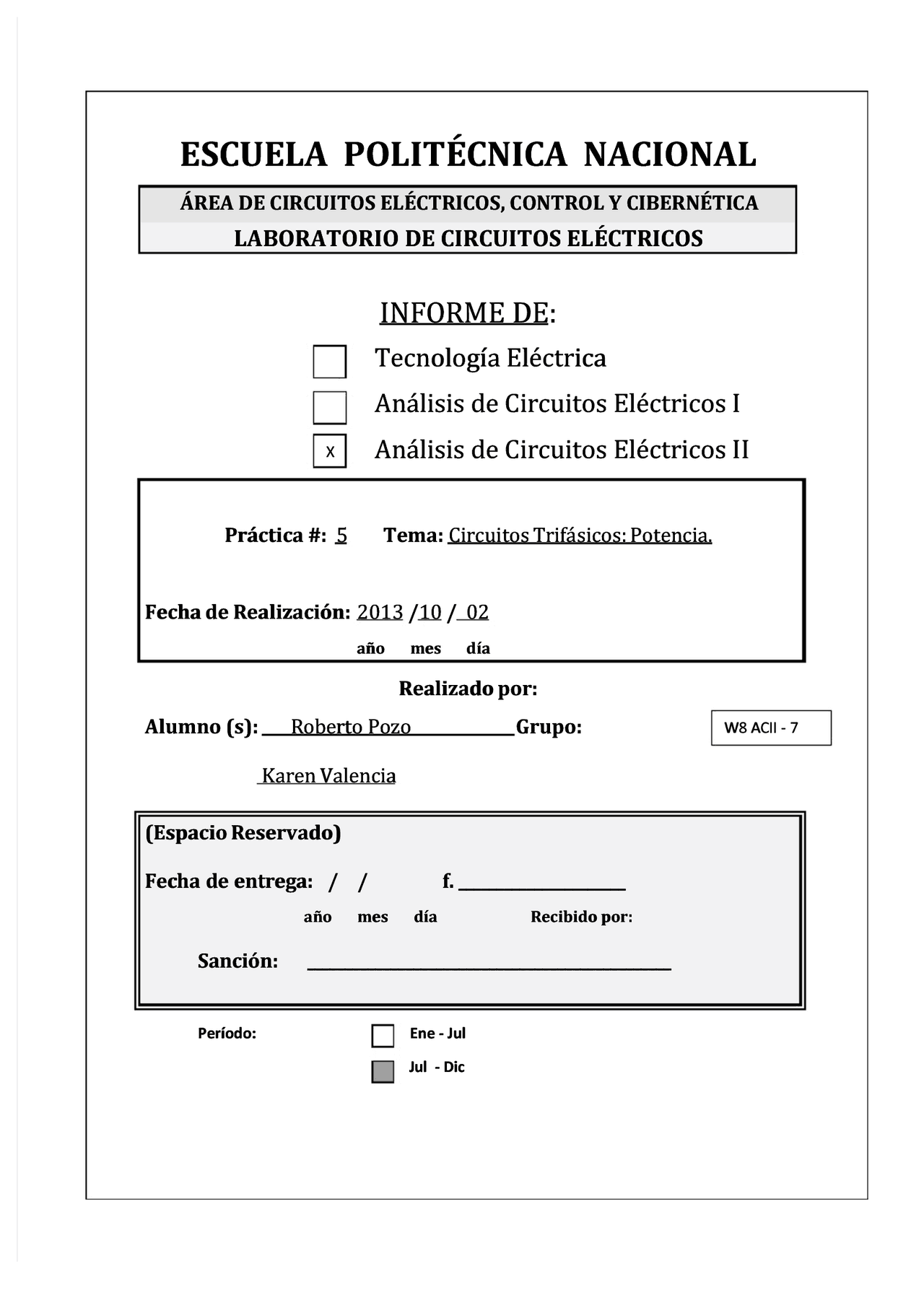

ESCUELA POLITÉCNICA NACIONALESCUELA POLITÉCNICA NACIONAL
ÁREA DE CIRCUITOS ELÉCTRICOS, CONTROL Y CIBERNÉTICAÁREA DE CIRCUITOS ELÉCTRICOS, CONTROL Y CIBERNÉTICA
LABORATORIO DE CIRCUITOS ELÉCTRICOSLABORATORIO DE CIRCUITOS ELÉCTRICOS
INFORME DE:INFORME DE:
Tecnología EléctricaTecnología Eléctrica
Análisis de Circuitos Eléctricos IAnálisis de Circuitos Eléctricos I
Análisis de Circuitos Eléctricos IIAnálisis de Circuitos Eléctricos II
Práctica #:Práctica #: 55 Tema:Tema: Circuitos Trifásicos: Potencia.Circuitos Trifásicos: Potencia.
Fecha de Realización:Fecha de Realización: 20132013 // 1010 // 0202
año año mesmes díadía
Realizado por:Realizado por:
Alumno (s):Alumno (s): Roberto PozoRoberto Pozo Grupo:Grupo:
Karen Valencia Karen Valencia
(Espacio Reservado)(Espacio Reservado)
FechaFecha dede entrega:entrega: // // f.f. ____________________________________________
añoaño mesmes díadía RecibidoRecibido por:por:
Sanción:Sanción: ________________________________________________________________________________________________
Período:Período: EneEne - - JulJul
JulJul - - DicDic
W8 ACII - 7W8 ACII - 7
XX
Circuitos Trifásicos: POTENCIA
Objetivo Específico: Medir magnitudes de potencia en circuitos trifásicos con fuente trifásica
simétrica y configuraciones Y y ∆ con cargas asimétricas.
Desarrollo del circuito
Figura 1
Desarrollo del circuito de la figura 1 sin neutro
Método de Mallas
Circuito con neutro
Cuadro comparativo de valores teóricos y prácticos, con errores.
Sin Neutro Con Neutro Error Error
Teórico Práctico Teórico Práctico Sin N % Con N %
Vab 210 V 210 V 210 V 210 V 0 0
Vbc 210 V 210 V 210 V 210 V 0 0
Vca 210 V 210 V 210 V 210 V 0 0
Ia 0.43 A 0.44 A 0.23 A 0.31 A 2.27 25
Ib 0.25 A 0.25 A 0.35 A 0.3 A 0
Ic 0.54 A 0.55 A 0.45 A 0.5 A 2. 10
Vao/VaN 224.77 V 230 V 120 V 122 V 2.27 1.
Vbo/VbN 86.33 V 85 V 120 V 120 V 1.56 0
Vco/VcN 143.24 V 140 V 120 V 120 V 2. 0
Como podemos observar la diferencia de los errores que existen en la conexión con neutro y la
conexión sin neutro es bastante, por lo que podríamos decir que las mediciones con neutro
son menos precisas que las sin neutro o por el otro lado el método teórico aplicado para
resolver el circuito con neutro no es lo bastante preciso como lo es el del circuito sin neutro.
Desarrollo del circuito de la figura 2
Figura 2
Método de mallas
Explicación de por qué la secuencia de fases no influye en la potencia compleja de
los circuitos trifásicos.
No afecta a la medición de la potencia compleja ya que en los cálculos que se realiza no se
toma en cuenta los ángulos que posee cada voltaje ya que se toma el módulo de los mismos.
Donde ɸ es el ángulo entre el voltaje y la corriente o el ángulo de las impedancias, mas no el
ángulo solo del voltaje.
Explicación de por qué el vatímetro no sirve para medir potencia en el circuito
trifásico con neutro.
Esto se debe a que para medir la potencia trifásica aplicamos el teorema de Blondell la cual
nos dice que para poder medir la potencia de n líneas se necesita n-1 vatímetros por lo tanto
en el circuito trifásico con neutro existirían 4 líneas por lo que se necesitarían 3 vatímetros y el
vatímetro que se utiliza para la medición practica en el laboratorio solo posee dos vatímetros,
por lo tanto no se puede medir la potencia directamente si no se debe realizarlo midiendo en
cada elemento.
Conclusiones
Roberto Pozo
En la medición de potencia en circuitos trifásicos es necesario tener en
cuenta la polaridad que posee cada uno de los extremos de
amperímetros y voltímetros ya que si conectamos en el vatímetro
trifásico de una manera equivocada este valor puede alterarse y dar
valores mayores o menores según la conexión por ello es importante
conectar correctamente.
Aplicando el teorema de Blondell es posible medir cualquier tipo de
circuito con las líneas que sea de una manera más sencilla en la cual se
necesita un vatímetro menos.
Las medidas teóricas pueden depender mucho de valores prácticos
que poseamos, es así el caso de la resistencia de cada foco, como esta
es variable y depende del voltaje y corriente que exista en el elemento
medirlo prácticamente es importante.
Karen Valencia
Para cada circuito, dependiendo de la conexión de uno u otro
elemente, los valores pueden variar considerablemente afectando
directamente a la potencia.
En el circuito con conexión Y con neutro es notable la diferencia de
potencia que existe, es por ello que si pensamos en un circuito que no
consuma tanto este tipo de conexión puede ser el indicado.
El principal cambio que existe en cada conexión se refiere a las
corrientes, es por ello que debemos tener en cuenta, en cualquier tipo
de conexión, los cables con los que se está trabajando ya que pueden
ser no suficientes para la corriente que se necesita.
