Tan α= Opuesto
Adyacente
Cos α= Adyacente
Hipotenusa
Sen α= Opuesto
Hipotenusa

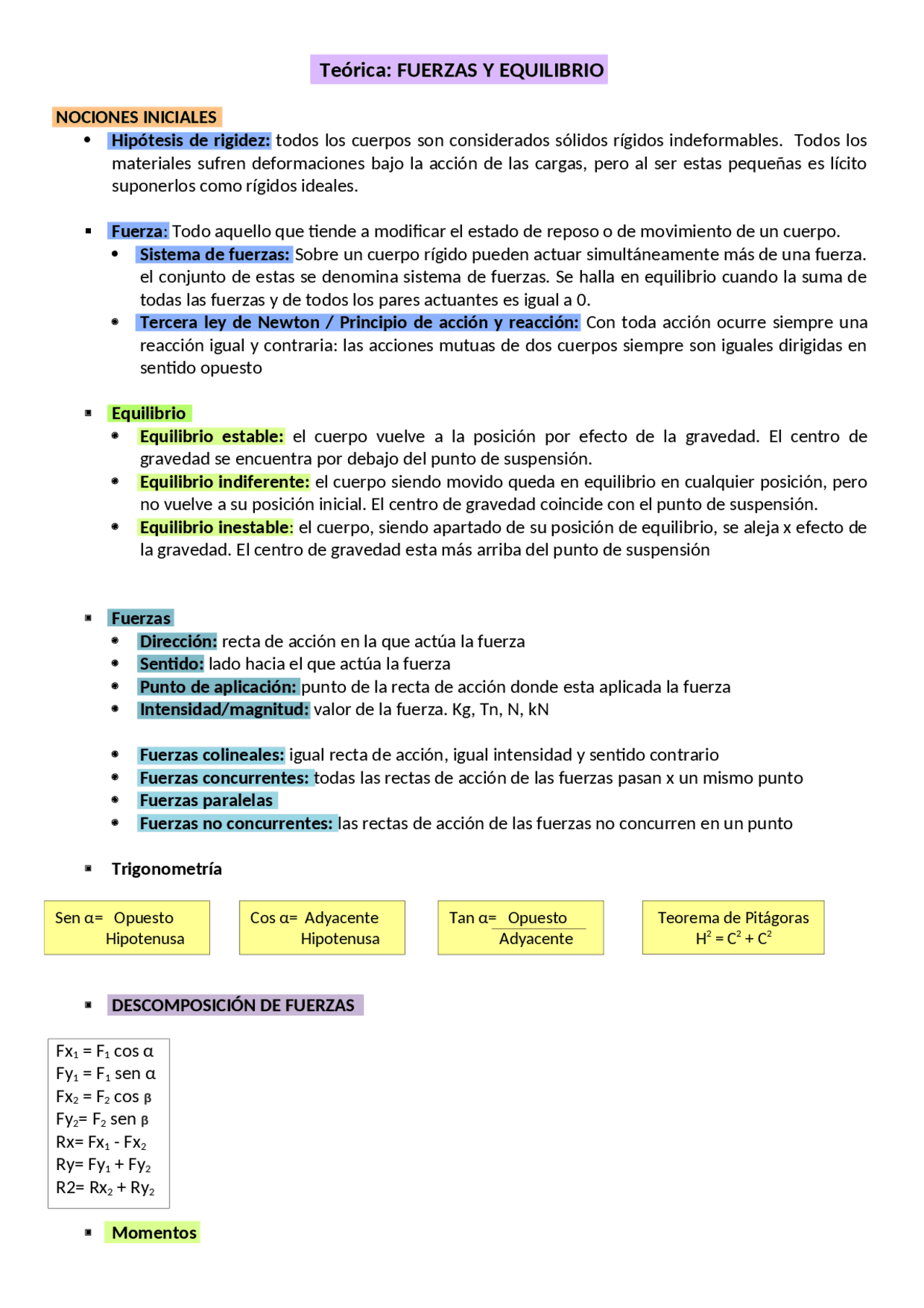

Teórica: FUERZAS Y EQUILIBRIO
NOCIONES INICIALES
Hipótesis de rigidez: todos los cuerpos son considerados sólidos rígidos indeformables. Todos los
materiales sufren deformaciones bajo la acción de las cargas, pero al ser estas pequeñas es lícito
suponerlos como rígidos ideales.
Fuerza: Todo aquello que tiende a modificar el estado de reposo o de movimiento de un cuerpo.
Sistema de fuerzas: Sobre un cuerpo rígido pueden actuar simultáneamente más de una fuerza.
el conjunto de estas se denomina sistema de fuerzas. Se halla en equilibrio cuando la suma de
todas las fuerzas y de todos los pares actuantes es igual a 0.
Tercera ley de Newton / Principio de acción y reacción: Con toda acción ocurre siempre una
reacción igual y contraria: las acciones mutuas de dos cuerpos siempre son iguales dirigidas en
sentido opuesto
Equilibrio
Equilibrio estable: el cuerpo vuelve a la posición por efecto de la gravedad. El centro de
gravedad se encuentra por debajo del punto de suspensión.
Equilibrio indiferente: el cuerpo siendo movido queda en equilibrio en cualquier posición, pero
no vuelve a su posición inicial. El centro de gravedad coincide con el punto de suspensión.
Equilibrio inestable: el cuerpo, siendo apartado de su posición de equilibrio, se aleja x efecto de
la gravedad. El centro de gravedad esta más arriba del punto de suspensión
Fuerzas
Dirección: recta de acción en la que actúa la fuerza
Sentido: lado hacia el que actúa la fuerza
Punto de aplicación: punto de la recta de acción donde esta aplicada la fuerza
Intensidad/magnitud: valor de la fuerza. Kg, Tn, N, kN
Fuerzas colineales: igual recta de acción, igual intensidad y sentido contrario
Fuerzas concurrentes: todas las rectas de acción de las fuerzas pasan x un mismo punto
Fuerzas paralelas
Fuerzas no concurrentes: las rectas de acción de las fuerzas no concurren en un punto
Trigonometría
DESCOMPOSICIÓN DE FUERZAS
Fx1 = F1 cos α
Fy1 = F1 sen α
Fx2 = F2 cos β
Fy2= F2 sen β
Rx= Fx1 - Fx2
Ry= Fy1 + Fy2
R2= Rx2 + Ry2
Momentos
Teorema de Pitágoras
H2 = C2 + C2
