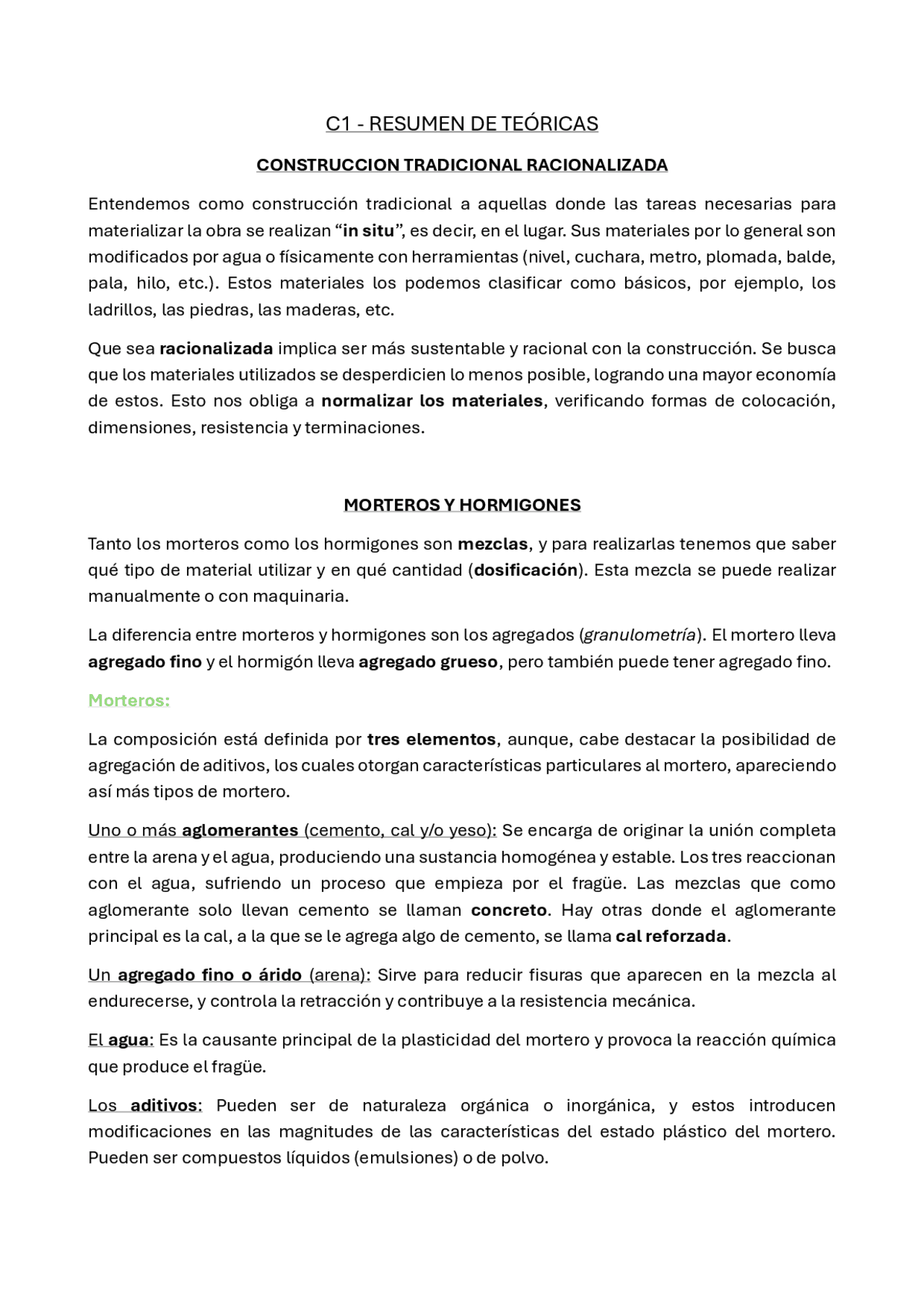

C1 - RESUMEN DE TEÓRICAS
CONSTRUCCION TRADICIONAL RACIONALIZADA
Entendemos como construcción tradicional a aquellas donde las tareas necesarias para materializar la obra se realizan “ in situ ”, es decir, en el lugar. Sus materiales por lo general son modificados por agua o físicamente con herramientas (nivel, cuchara, metro, plomada, balde, pala, hilo, etc.). Estos materiales los podemos clasificar como básicos, por ejemplo, los ladrillos, las piedras, las maderas, etc.
Que sea racionalizada implica ser más sustentable y racional con la construcción. Se busca que los materiales utilizados se desperdicien lo menos posible, logrando una mayor economía de estos. Esto nos obliga a normalizar los materiales , verificando formas de colocación, dimensiones, resistencia y terminaciones.
MORTEROS Y HORMIGONES
Tanto los morteros como los hormigones son mezclas , y para realizarlas tenemos que saber qué tipo de material utilizar y en qué cantidad ( dosificación ). Esta mezcla se puede realizar manualmente o con maquinaria.
La diferencia entre morteros y hormigones son los agregados ( granulometría ). El mortero lleva agregado fino y el hormigón lleva agregado grueso , pero también puede tener agregado fino.
Morteros:
La composición está definida por tres elementos , aunque, cabe destacar la posibilidad de agregación de aditivos, los cuales otorgan características particulares al mortero, apareciendo así más tipos de mortero.
Uno o más aglomerantes (cemento, cal y/o yeso): Se encarga de originar la unión completa entre la arena y el agua, produciendo una sustancia homogénea y estable. Los tres reaccionan con el agua, sufriendo un proceso que empieza por el fragüe. Las mezclas que como aglomerante solo llevan cemento se llaman concreto. Hay otras donde el aglomerante principal es la cal, a la que se le agrega algo de cemento, se llama cal reforzada.
Un agregado fino o árido (arena): Sirve para reducir fisuras que aparecen en la mezcla al endurecerse, y controla la retracción y contribuye a la resistencia mecánica.
El agua : Es la causante principal de la plasticidad del mortero y provoca la reacción química que produce el fragüe.
Los aditivos : Pueden ser de naturaleza orgánica o inorgánica, y estos introducen modificaciones en las magnitudes de las características del estado plástico del mortero. Pueden ser compuestos líquidos (emulsiones) o de polvo.
Cemento = Resistencia.
Agregados = Resistencia.
Cal = Trabajabilidad, retención de agua, plasticidad.
Agua = Trabajabilidad, adherencia.
Aditivos = Retardantes, acelerantes, para larga vida, modificadores de adherencia.
Tipos de mortero:
Mortero de Cemento (MC)
MC 1:3 = 1 (Cemento) / 3 (Arena)
Caracterizados por desarrollar elevadas resistencias a la compresión. Cuanto mayor sea la arena, menor resistente será el mortero, ya que el cemento es el que le da resistencia.
Se lo usa para alisados, dinteles, rellenos para marcos (puertas o ventanas de chapa), tomar juntas y carpetas bajo piso de goma o vinilito. La cal no se puede utilizar en los morteros cuando se utiliza metal.
Mortero de Cal Hidráulica Reforzado (MHR)
MHR 1:1/2:3 = 1 (Cal) / ½ (Cemento) / 3 (Arena)
Se lo usa como mortero de asiento para paredes interiores de 0,10 – 0,15cm de ladrillos comunes o tabiques de ladrillos huecos, y para el revoque grueso o engrosado.
Mortero de Cemento Atenuado (MCA)
MCA 1:1/4:3 = 1 (Cemento) / ¼ (Cal Hidráulica) / 3 (Arena)
Se lo usa como mortero de asiento para paredes de bloques de hormigón
Revoques:
Estructura superficial que se aplica sobre el parámetro de un muro ya sea para protegerlo, decorarlo, aislarlo y/o crear una superficie con una determinada característica y función.
Azotado hidrofugo = Mortero de Cemento Impermeable (MCI)
MCI 1:3 + 10% Hidrofugo = 1 (Cemento) / 3 (Arena) / De cada 10L de agua, 1L de aditivo hidrofugo.
Se utiliza para realizar losas, vigas, columnas, bases, encadenados. Si se lo utiliza con armadura, la mezcla no puede ir con cal.
Hormigón Pobre (HHRP) (Contrapiso) – Relleno
HHRP 1:1/4:4:8 = 1 (Cal Hidráulica) / ¼ (Cemento) / 4 (Arena) / 8 (AG (cascotes))
Cumple funciones distintas según donde este ubicado.
Sobre terreno natural : Logra una superficie homogénea y vincula estructuralmente al piso con el terreno. Traslada uniformemente las cargas del piso al terreno. 14cm aprox.
Sobre losa : Funciona como aislante acústico respecto de los locales que se encuentran el piso inferior. 5cm aprox.
Sobre azoteas y locales sanitarios : Sirve para dar pendiente hacia los desagües.
Hormigón Liviano (HL) - Relleno
HL 1:3:8 = 1 (Cemento) / 3 (Arena) / 8 (AG (Perlas de poliestireno expandido))
Se utilizan para no sobrecargar las estructuras. Pe bajo, excelente aislante térmico, escasa absorción de humedad, buena resistencia mecánica.
CONSTRUCCION TRADICIONAL RACIONALIZADA – MATERIALES
Cerramientos Verticales:
Ladrillo Común (5x12x25)
Se pueden hacer paredes de diferentes anchos, por ej., de 7, 15, 20, 30cm , etc. Se puede utilizar para hacer paredes con ladrillo visto, siempre y cuando los ladrillos estén bien hechos. Estos ladrillos pueden llegar a soportar mucha carga, por lo que se puede hacer una pared portante de 30cm donde pueda apoyar la estructura. Es buen aislante térmico y acústico.
Colocación:
1- Verificación y rectificación del trazo: Cuando el muro se construye a partir del sobrecimiento , debe revisarse primero que la superficie de éste se encuentre limpia y nivelada. Cualquier imperfección deberá ser rellenada con mortero. Es necesario contar con plomada, nivel y cordel.
Cuando el muro se construye a partir de una losa de techo, también se deben marcar los ejes donde se van a construir los muros ayudado de un tiralíneas.
2- Emplantillado:
Se denomina emplantillado a la primera hilada de ladrillos colocados sobre la superficie.
3- Colocación de ladrillos maestros:
Se colocan ladrillos maestros en los extremos del muro a levantar.
4- Colocación del mortero horizontal 5- Colocación del ladrillo 6- Colocación del mortero vertical 7- Colocación de mechas: En el caso de que las hiladas de ladrillo terminen a ras y no de manera “endentada”, deberá adicionarse “chicotes” o “mechas” de anclaje, compuestas por varillas de 6mm de diámetro, que penetren por lo menos 40 cm al interior de la albañilería y 12.5 cm al interior de la columna, terminando en un gancho de longitud de 10 cm. Estas mechas deben adicionarse cada 3 hiladas.
8- Alturas máximas por jornada: La altura máxima del muro en una jornada de trabajo debe ser de 1.3 m , equivalente a 12 o 13 hiladas. El resto se completará al día siguiente, de lo contrario las hiladas superiores comprimirán a las inferiores adelgazando las juntas horizontales.
introduzca en los mismos. La capa horizontal inferior se puede colocar sobre el cimiento antes de la primera hilada.
- Colocación de las hiladas sucesivas : Se calcula la altura, se levanta un hilo, se nivela y se procede a la colocación.
- Colocación de encadenado vertical.
- Colocación de la mezcla de asiento : A diferencia de los ladrillos huecos con agujeros horizontales, la mezcla de asiento en este ladrillo hueco con agujeros verticales se coloca solamente sobre las franjas laterales paralelas a la longitud del bloque donde los agujeros son de menor tamaño. La junta debe tener un espesor entre 1 - 1,5cm.
- Verticalidad : Se controla la verticalidad del muro y de las juntas verticales mediante el uso de plomada en las esquinas y en varios puntos del muro. Se sugiere ir controlando la verticalidad en cada hilada con regla y cada 4 hiladas con la plomada.
- Dinteles : El ancho del dintel debe coincidir con el espesor del muro y su altura. El apoyo mínimo en vanos es de 20cm.
- Encadenado superior.
- Revestimiento interior y exterior.
Bloque de Hormigón (20x20x40)
Los BH son elementos premoldeados de hormigón compuestos por cemento, arenas gruesas y finas, grancilla, agua y aditivos en proporciones determinadas, sujetos a una acción de vibrado y compresión producida por un equipo de alta potencia.
Según sea la forma y los equipos con que se fabriquen, se obtienen dos tipos de bloques totalmente diferentes:
- Los Bloques de Patio , comúnmente llamados ponedoras, presentan una superficie porosa muy abierta, con aristas y esquinas saltadas y mal definidas, generalmente fabricados con un solo tipo de arena, sin grancilla. Como consecuencia de ello, son frágiles , muy absorbentes, y carentes de resistencia. Esto hace que el resultado económico final sea semejante al uso de un bloque de calidad.
- Los Bloques de Alta Calidad , se distinguen por su excelente terminación, con aristas y esquinas más definidas, rectas y paralelas. La diferencia con el bloque cerámico está en la absorción de agua. Mientras que los cerámicos se los tiene que humedecer antes de su colocación, en el BH no.
Debido a que la mampostería de hormigón forma parte de un sistema constructivo, existen varios tipos de bloques que satisfacen todas las exigencias requeridas por el mismo. El bloque básico, también llamado “ equivalente ”, es el comúnmente denominado como 20 x 20 x 40 , siendo éstas sus medidas nominales expresadas en centímetros, con dos huecos verticales.
- Según su uso en: “bloques para muros” “bloques para tabiques” “bloques para techos” “bloques para pavimentos” “bloques para revestimientos”.
- Según sus características técnicas en: “estructurales”, “portantes” y “no portantes”.
- Según su apariencia y terminación en: “lisos”, “símil piedra” y “de color”.
- Además, se fabrican modelos de uso específico , como los “bloques mitad”, “bloques con rebaje” y “bloques canaleta o U”.
- Respecto a las medidas de fabricación, para los bloques de muros, existen distintos espesores , por ejemplo 20, 15, 13, 10 cm.
Los bloques de hormigón no son impermeables. Es posible fabricar BH con un cierto grado de resistencia a la penetración del agua de lluvia, si se utiliza un aditivo hidrófugo especial al momento de preparar el hormigón para su fabricación.
En lo que se refiere a la instalación eléctrica , es posible distribuir la cañería en sentido horizontal por los BH con rebaje central y verticalmente por dentro de los huecos que resultan luego de levantadas las hiladas. Los nichos para la colocación de las cajas de electricidad , como así también cualquier otro corte, se deben hacer prolijamente con disco diamantado.
No se aconseja realizar cortes cuando se construye mampostería con BH, es por ese motivo que se insiste en la necesidad de proyectar con la correspondiente modulación , prever el recorrido de instalaciones, y definir con exactitud las dimensiones de los vanos antes de comenzar a levantar los muros.
Bloque Retak (20x25x30)
El HCCA es un material noble logrado gracias a componentes simples, principalmente arena , que, combinada con el cemento , la cal , y un agente expansor , da como resultado una pasta que contiene millones de celdas de aire internas e independientes entre sí.
Los productos Retak son fabricados con rigurosos procesos industriales que garantizan dimensiones muy precisas permitiendo aplicar en la elevación de muros una fina capa de mortero para la adhesión de los ladrillos ( 1 a 3 mm de espesor) logrando un íntimo contacto entre sí y una capa fina de revoque, generando ahorro de materiales y mano de obra.
Además, no presentan alabeos y su modulación óptima permite disminuir al mínimo el número de cortes de ladrillo. Se obtienen como resultado muros perfectamente nivelados y aplomados lo cual redunda en una alta velocidad y calidad de construcción.
Su bajo peso lo hace un material ideal para obras rápidas, con un óptimo comportamiento estructural y con gran simplificación de procesos constructivos. Su menor peso reduce costos de transporte, manipuleo en obra y disminuye la sobrecarga sobre estructuras independientes y fundaciones.
La variedad en sus productos y usos brinda un abanico de posibilidades para facilitar el trabajo del constructor, como es el caso de la pieza armada de dintel, los ladrillo U y ladrillos O , las piezas de escalera , etc. Todo esto, sumado a la simpleza propia del sistema constructivo, hacen de Retak un producto práctico.
El montaje , por su bajo peso puede realizarse de forma manual , deslingándolas y tirando a través de rampas para elevarlas al nivel de colocación y posicionarlas en su lugar, cuidando de tomarlas desde los extremos, con la cara más ancha en la parte inferior. Otra opción puede ser directo desde el camión de traslado con un brazo tipo hidro grúa. Luego, se nivelan las losas, con una tabla por debajo, y puntales , para mejorar la estética y prolijidad de la superficie vista, e inmovilizar la losa para el llenado de juntas; pudiendo retirarlos unos días posteriores al hormigonado. El llenado de juntas se efectúa con un mortero 1:3 (cemento y arena) luego de humedecidas las cavidades de las losas.
En el encuentro con el muro va una junta de dilatación (plancha de EPS). Para los casos que necesitan capa de compresión , se hormigona (hormigón H-25, 5 cm ) sobre las losas y la malla de repartición (centrada en el espesor de la capa) de 15cm de separación, con hierros según cálculo (Ø mín. 5mm ).
Bajo peso propio, transmiten menos carga; reducen gastos en materiales y mano de obras; no requieren apuntalamiento y encofrados, ni capa de compresión (con excepciones); cubren grandes luces con mínimos espesores; adaptables al tipo de proyecto y sistema constructivo.
Vigueta Pretensada (10x12) con Bloques Cerámico o de Poliestireno Expandido
Las viguetas pretensadas son una combinación de hormigón de cemento tradicional con refuerzos (barra de acero). Esta mezcla está hecha para utilizar la resistencia a la compresión y al mismo tiempo, la resistencia a la tracción. Por lo tanto, ambos materiales trabajan juntos para resistir muchos tipos de carga.
Para lograr un correcto empotramiento colocar armadura en la capa de compresión vinculada al encadenado de apoyo para absorber momentos negativos. Las viguetas deberán apoyar mínimo 10cm y los bloques deberán colocarse a partir del plomo interno del paramento del muro para permitir la formación de viga.
Terraza (cubiertas de escasa pendiente)
La aislación en una cubierta de escasa pendiente se coloca lo mas arriba posible.
3 - Aislación térmica-acústica-hidrofuga. 4- Cielorraso suspendido o armado. 5- Accesorios.
Estructura de madera y de chapa:
Chapa Autoportante
Las chapas autoportantes tienen una gran capacidad de carga en función de su bajo peso. El perfecto ensamble de sus elementos, unidos a la simpleza de su ejecución, sin perforaciones ni soldaduras , asegura una total estanqueidad, cualquiera sea su pendiente, desde el plano horizontal hasta el plano vertical.
La chapa NO debe estar amurada a los muros, sino que hay que dejar un espacio entre 1-1,5cm del muro, y colocar una zinguería o babetas. En el encuentro frontal con la mampostería, se recomienda hacer un doblez para arriba y así evitar filtraciones por capilaridad, sobre todo en techos con muy poca pendiente. Y en el encuentro lateral , cuando la modulación coincide con el ancho a cubrir y no es necesario cortar la chapa, se embute directamente. En caso de cortar la chapa, se hace un doblez.
Fijación con el Perfil C:
Para colocar este perfil, se puede fijar por medio de varillas roscadas amuradas en el bloque u o dintel por medio de tuercas y arandelas.
Para colocar la aislación térmica , se coloca un sostén de RED que estará fijada a la estructura metálica y sobre esto se coloca la lana de vidrio con la barrera de vapor del lado interior.
Cielorrasos:
¿Qué pasa si elijo mal la fundación o cimiento?
Pueden aparecer grietas (aberturas que abarcan todo o casi todo el espesor del muro) o fisuras (abertura superficial en el muro o su revestimiento) debido a problemas en construcción de cimientos.
Plano de Replanteo de Bases
Las cotas que tienen una flecha, que están referidas a los ejes, son las cotas acumuladas. Y las cotas que van indicando la distancia entre cada uno de los ejes con respecto a la columna son las cotas parciales.
Movimiento de Suelos y Tipos de Fundaciones
Según el cimiento tenemos:
Zanjas corridas ( 60cm ) : Para zapata corrida. Se utiliza cuando la capa de suelo resistente está cerca de la superficie. Consiste en una viga de hormigón armado o pobre más ancha que el muro que va a descargar en ella. Distribuye la carga sobre el suelo de forma uniforme. ( Bloque cerámico portantes y bloques de hormigón ).
Zanjas para pilotes y pilotines (+2m ) : Para pilotes o pilotines. Con una viga de fundación más superficial, permite trasladar las cargas hasta el suelo resistente, cuando este se encuentra a una profundidad tal que hace inviable, técnica o económicamente, otro cimiento. Se utiliza una pala vizcachera u hoyadora para hacer las zanjas. La distancia entre pilotes no puede superar 1,5m y en una esquina si hay una columna de descarga puntual tiene que haber más de un pilote en ese sector. ( Bloque cerámico portantes, Retak y bloques de hormigón ).
Excavaciones para bases aisladas : Para bases aisladas. La descarga puntual se distribuye en una superficie mucho mayor, repartiendo la tensión que tomara el suelo. Tipos: excéntricas (son las que van a la medianera para no invadir el eje medianero), la centrada y la de esquina (entre el eje medianero y el municipal).
Excavaciones para estructuras especiales : Platea de hormigón. Cuando el suelo es de muy baja capacidad portante, se puede recurrir a una platea de hormigón, cuando la tensión admisible del terreno es menor a 0.8kg/cm 2. Se debe retirar la capa superficial de terreno y rellenar con suelo
seleccionado por lo menos 40cm , y compactar. Sobre este relleno se construirá la losa de la platea. Tanto el espesor como las dimensiones y las armaduras de este tipo de fundación deben ser diseñados y calculados. ( Bloque cerámico portantes, Retak y bloques de hormigón ).
Excavaciones para sótanos : Una vez realizada la excavación se realiza la fundación y el muro desde el nivel del sótano. Las excavaciones se realizan en forma de talud alternadas con troneras. Los paños deben ser entre 1,5-2m de ancho. Al muro existente se le agrega un muro de submuración el cual traslada una carga que ya descarga en el terreno firme a otra profundidad mayor por motivos de obra.
SUBMURACIÓN Y MURO DE SOTANO
Paso a paso:
1- Terreno que construir: Para construir una edificación al lado de un edificio existente, necesitamos llevar su nivel de cimientos a un nivel inferior. Para ello debemos considerar: el estudio de suelos y el relevamiento de paredes medianeras. 2 - Limpieza del terreno: Se realiza una limpieza del terreno
Durabilidad : Putrefacción , por ejemplo, hongos en la madera. En caso de los materiales porosos permeables el agua puede ingresar y si la temperatura baja de 0 grados y esa agua que ingreso se congela, ocurre la heladicidad , que se manifiesta por su rotura al helarse el agua absorbida por ellos. La corrosión es el deterioro que sufren los metales en un medio determinado y para que ocurra debe haber un proceso de oxidación. Produce perdida de la sección y eso hace que resista menos.
Aislamiento : Cuanto más grande el valor del coeficiente de conductividad térmica , el material es menos aislante o más conductor.
Estabilidad dimensional : La humedad puede modificar la forma y dimensión de los materiales.
Presencia del Agua y Humedad
Condensación de vapor de agua : Puede ser superficial (ej. ventana) o interstecial (en el interior de un muro o cubierta). Para evitar esto, se necesita un aislante térmico ( barrera de vapor ) que puede materializarse con una pintura asfáltica, lamina metálica o film de polietileno, que asegure una temperatura superior a la del punto de rocío.
Principios Físicos que intervienen en el aislamiento hidrófugo
Porosidad : Relación de los espacios vacíos con los espacios llenos que presenta el material. La mayoría de estos materiales tienen poros conectados entre sí y a su vez con el exterior (ej. Ladrillo cerámico). A mayor cantidad de poros, más permeabilidad.
Naturaleza del fluido : Hay líquidos con más fluidez que otros. Al aumentar la fluidez, se facilita el pasaje. A mayor fluidez, mayor permeabilidad.
Temperatura del fluido : Cuando sube la temperatura de un líquido este tiene más fluidez, mientras que los de menor temperatura se dificulta la permeabilidad a través del material. Hay materiales impermeables al agua líquida, pero no al vapor de agua (ej. el MCI).
Presión actuante : A mayor presión, mayor permeabilidad. Por ejemplo, la lluvia en la cubierta ( gravedad ), la presión del viento en los muros, la presión hidrostática producida por las napas subterráneas.
Capilaridad : Es una propiedad física del agua por la que ella puede avanzar a través de un canal minúsculo en contra de la gravedad. A menor diámetro, mayor altura alcanza el líquido.
Aislación Hidrófuga en Fundaciones (CAJON HIDRÓFUGO)
Por riesgo a que el agua ascienda por capilaridad, se coloca el MCI sobre el contrapiso, una doble capa aisladora horizontal sobre la viga de encadenado y sobre la primera hilada de la mampostería de elevación (para que esta capa no caiga dentro de los huecos de los ladrillos cerámicos se coloca un
fieltro asfáltico en los huecos de mayor tamaño, y se coloca unas tablas de madera con un ganchos de hierro para asegurar que tenga los 2cm de espesor) y una capa aisladora vertical en las dos caras de la mampostería entre las capas horizontales. Las instalaciones se tienen que hacer previamente para después no romper la capa aisladora.
La capa aisladora que esta sobre el contrapiso nunca debe quedar por encima del cajón hidrófugo ni por debajo en la parte inferior.
El nivel de piso terminado interior siempre va a estar por sobre el nivel de piso exterior ( 5cm aprox.). Puede haber una diferencia de nivel superior a una hilada de bloques (en este caso la capa aisladora horizontal se hará desde la viga de encadenado hasta la 2 hilada de bloques).
Membranas
Aislantes térmicos y acústicos:
Lana de vidrio aislante: La lana de vidrio se produce en rollos o en placas , con diferentes propiedades térmicas y mecánicas. También puede ser producido como un material que puede ser rociado o aplicado en el lugar , en la superficie a ser aislada.
Espuma aislante: La espuma aislante es muy ligera, porosa y de baja densidad , por eso es tan fácil de manipular y usar. Además, también es flexible y se puede instalar en gran parte de superficies, como pueden ser techos, paredes y fachadas interiores.
Poliestireno expandido (EPS) : es un material plástico rígido, derivado del petróleo y del gas natural, que se fabrica a partir del moldeo de perlas preexpandidas de poliestireno expandible. El EPS actúa como un aislante térmico que se caracteriza por su ligereza e higiene que lo convierte en un material que no se enmohece ni se descompone.
