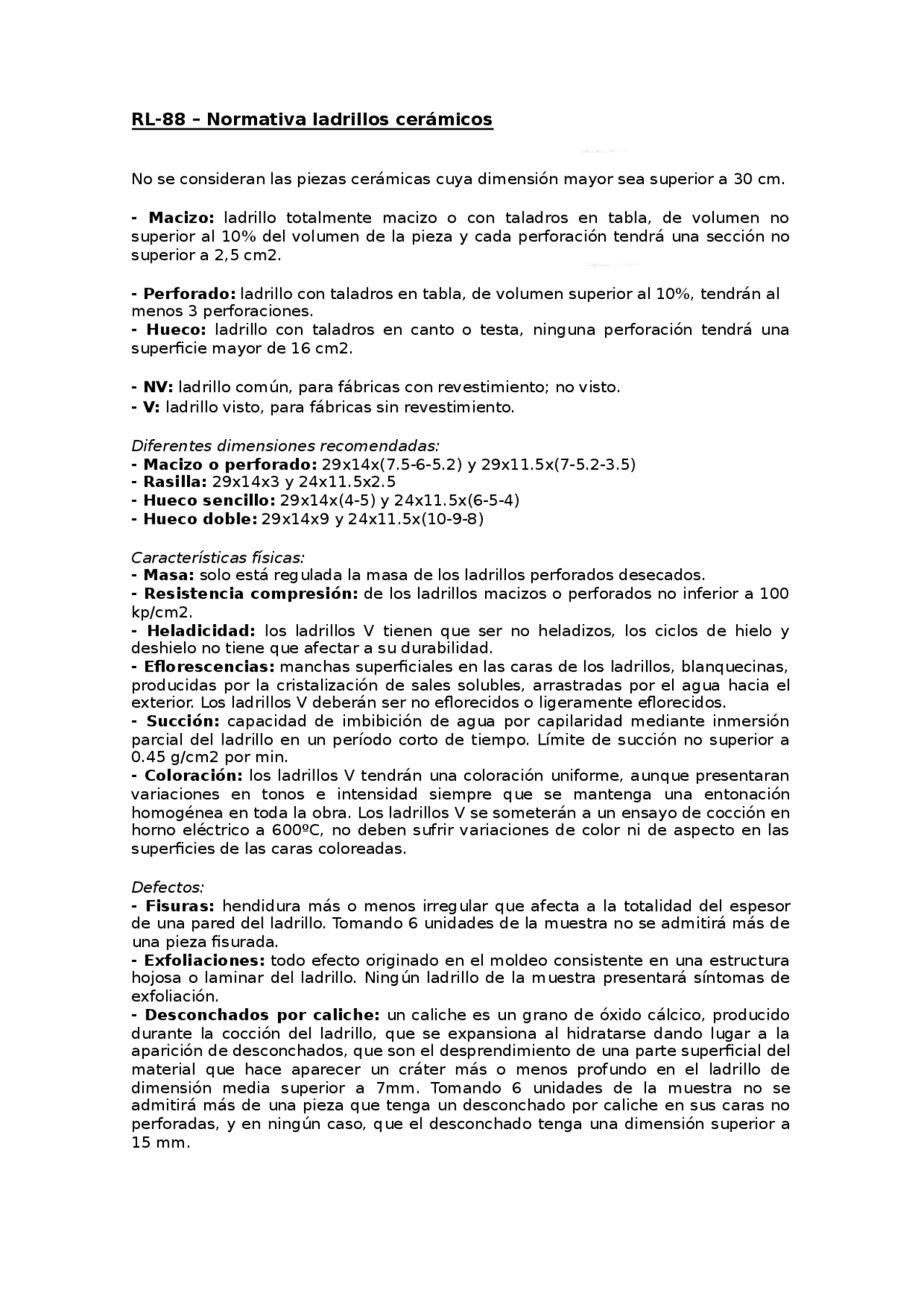

RL-88 – Normativa ladrillos cerámicos
No se consideran las piezas cerámicas cuya dimensión mayor sea superior a 30 cm.
- Macizo: ladrillo totalmente macizo o con taladros en tabla, de volumen no
superior al 10% del volumen de la pieza y cada perforación tendrá una sección no
superior a 2,5 cm2.
- Perforado: ladrillo con taladros en tabla, de volumen superior al 10%, tendrán al
menos 3 perforaciones.
- Hueco: ladrillo con taladros en canto o testa, ninguna perforación tendrá una
superficie mayor de 16 cm2.
- NV: ladrillo común, para fábricas con revestimiento; no visto.
- V: ladrillo visto, para fábricas sin revestimiento.
Diferentes dimensiones recomendadas:
- Macizo o perforado: 29x14x(7.5-6-5.2) y 29x11.5x(7-5.2-3.5)
- Rasilla: 29x14x3 y 24x11.5x2.5
- Hueco sencillo: 29x14x(4-5) y 24x11.5x(6-5-4)
- Hueco doble: 29x14x9 y 24x11.5x(10-9-8)
Características físicas:
- Masa: solo está regulada la masa de los ladrillos perforados desecados.
- Resistencia compresión: de los ladrillos macizos o perforados no inferior a 100
kp/cm2.
- Heladicidad: los ladrillos V tienen que ser no heladizos, los ciclos de hielo y
deshielo no tiene que afectar a su durabilidad.
- Eflorescencias: manchas superficiales en las caras de los ladrillos, blanquecinas,
producidas por la cristalización de sales solubles, arrastradas por el agua hacia el
exterior. Los ladrillos V deberán ser no eflorecidos o ligeramente eflorecidos.
- Succión: capacidad de imbibición de agua por capilaridad mediante inmersión
parcial del ladrillo en un período corto de tiempo. Límite de succión no superior a
0.45 g/cm2 por min.
- Coloración: los ladrillos V tendrán una coloración uniforme, aunque presentaran
variaciones en tonos e intensidad siempre que se mantenga una entonación
homogénea en toda la obra. Los ladrillos V se someterán a un ensayo de cocción en
horno eléctrico a 600ºC, no deben sufrir variaciones de color ni de aspecto en las
superficies de las caras coloreadas.
Defectos:
- Fisuras: hendidura más o menos irregular que afecta a la totalidad del espesor
de una pared del ladrillo. Tomando 6 unidades de la muestra no se admitirá más de
una pieza fisurada.
- Exfoliaciones: todo efecto originado en el moldeo consistente en una estructura
hojosa o laminar del ladrillo. Ningún ladrillo de la muestra presentará síntomas de
exfoliación.
- Desconchados por caliche: un caliche es un grano de óxido cálcico, producido
durante la cocción del ladrillo, que se expansiona al hidratarse dando lugar a la
aparición de desconchados, que son el desprendimiento de una parte superficial del
material que hace aparecer un cráter más o menos profundo en el ladrillo de
dimensión media superior a 7mm. Tomando 6 unidades de la muestra no se
admitirá más de una pieza que tenga un desconchado por caliche en sus caras no
perforadas, y en ningún caso, que el desconchado tenga una dimensión superior a
15 mm.
