1

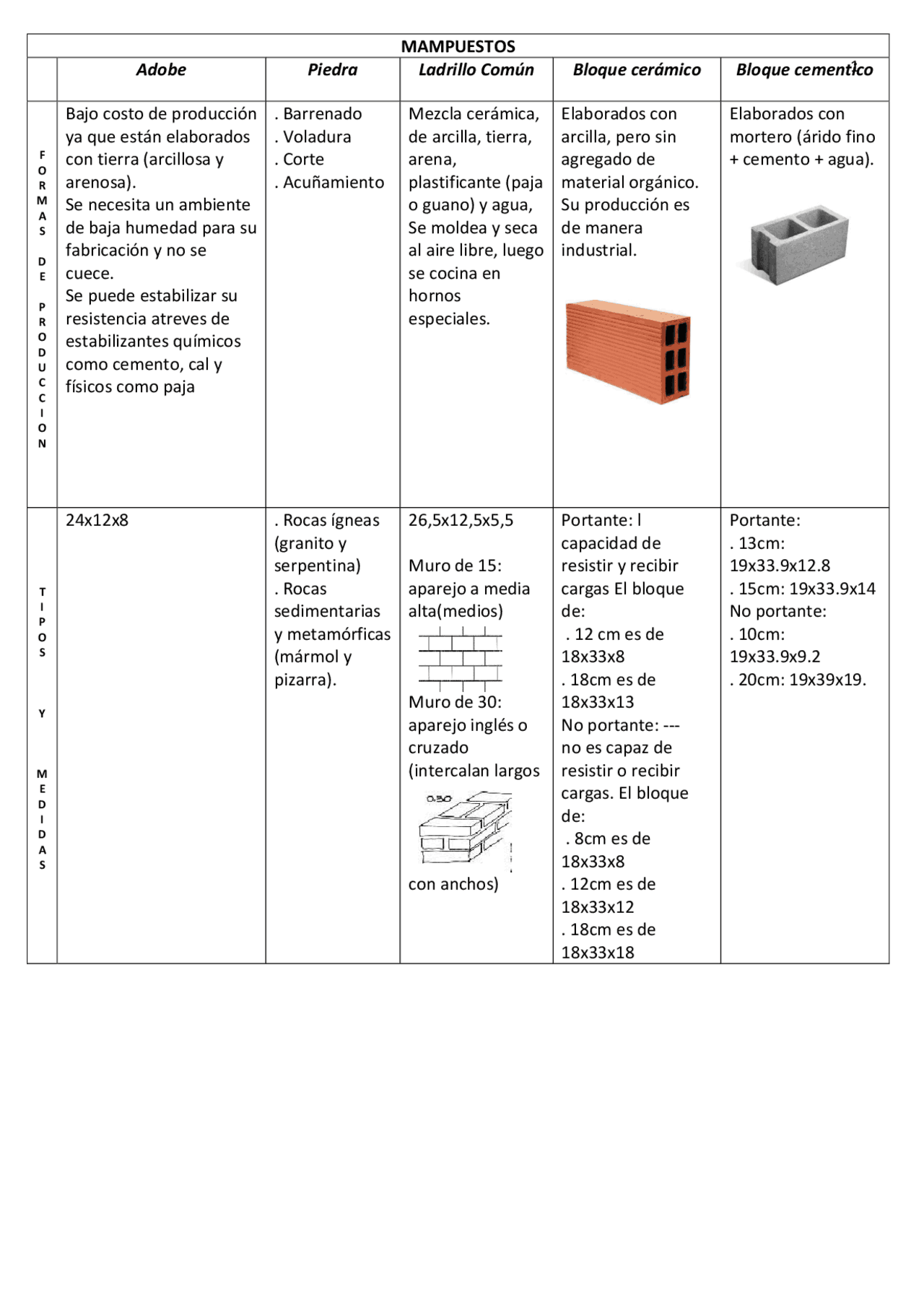

MAMPUESTOS
Adobe Piedra Ladrillo Común Bloque cerámico Bloque cementico F O R M A S D E P R O D U C C I O N Bajo costo de producción ya que están elaborados con tierra (arcillosa y arenosa). Se necesita un ambiente de baja humedad para su fabricación y no se cuece. Se puede estabilizar su resistencia atreves de estabilizantes químicos como cemento, cal y físicos como paja
. Barrenado . Voladura . Corte . Acuñamiento Mezcla cerámica, de arcilla, tierra, arena, plastificante (paja o guano) y agua, Se moldea y seca al aire libre, luego se cocina en hornos especiales. Elaborados con arcilla, pero sin agregado de material orgánico. Su producción es de manera industrial. Elaborados con mortero (árido fino + cemento + agua). T I P O S Y M E D I D A S 24x12x8. Rocas ígneas (granito y serpentina) . Rocas sedimentarias y metamórficas (mármol y pizarra). 26,5x12,5x5, Muro de 15: aparejo a media alta(medios) Muro de 30: aparejo inglés o cruzado (intercalan largos con anchos) Portante: l capacidad de resistir y recibir cargas El bloque de: . 12 cm es de 18x33x . 18cm es de 18x33x No portante: --- no es capaz de resistir o recibir cargas. El bloque de: . 8cm es de 18x33x . 12cm es de 18x33x . 18cm es de 18x33x Portante: . 13cm: 19 x33.9x12. . 15cm: 19x33.9x No portante: . 10cm: 19x33.9x9. . 20cm: 19x39x19.
P R O P I E D A D E S D E L M A T E R I A L
. Se agrietan . Conductividad media . Posee calor especifico . No es buen aislante. . Alta resistencia ante la comprensión y moderada a la tracción . Dureza . Densidad. . Alta resistencia a la compresión y baja al corte y tracción . Acumula calor con cierto retardo. . Conductividad térmica media . Resistencia mayor al ladrillo común . Forma regular . Terminación lisa . Resistencia térmica pero no se considerar aislante . Las texturas de sus caras mejoran el agarre entre piezas. . Al mojarse se expanden . Transmiten calor por conducción y convección P R O P E N V O L V E N T E . Posee inercia térmica . Mal comportamiento antes acciones sísmicas y el agua. . Gran inercia térmica . No resiste empujes horizontales . Buen aislante térmico . Resistencia alta. . Trasmite los esfuerzos de modo uniforme . Se comporta como un sólido continuo . Mantiene la temperatura. . Inercia térmica . Resistente . Buen aislante térmico . No es buen aislante acústico . Gran durabilidad. . Transmitabilidad. METALES Acero Aluminio Definición es la combinación de 2 o más elementos, hierros, carbono, silicio, magnesio y cromo. Producción a gran escala no es ferroso, se extrae de la bauxita y mesclada con la criollita. Compone uno de los elementos químicos de la tabla periódica. Propiedades del material Resiste tracción, compresión, torción y flexión. Dureza, buen conductor dureza, resistencia a la compresión, conductor térmico y eléctrico, reciclable y dúctil. Forma comercial Planos, barras redondas y cuadradas, chapas, tubos, perfiles y estructuras de viviendas. Perfiles Usos fabricación de herramientas, construcción de maquinaria, ferroviaria y automotriz. construcción de puertas y ventanas. Mantenimiento Lavar con agua caliente con trapo, enjuagar bien y secar bien. No hay que usar limpiadores ácidos, no hay que limpiarlo cuando este caliente o frio.
MADERAS
Macizas Aglomeradas Laminadas Definición Se obtienen de árboles de crecimiento lento y se destaca por su resistencia y alta calidad. Son piezas enteras que no son tratadas (cualidades naturales) Compuestas por restos de maderas aserradas, unidos por resina, cola u otros. Luego es prensado a temperatura. Su textura es irregular y porosa Formadas por láminas manteniendo la dirección de la fibra paralela, unidas con adhesivo las cuales se forman con madera aserrada y cola, se forma de manera industrial Propiedades del material higroscopicidad (capacidad de absorber la humedad del ambiente), densidad ligera o densa, dureza (resistencia al desgaste), flexibilidad) capacidad de deformarse sin romperse). propiedades básicas de la madera, homogénea y tiene el mismo grado de fuerza en diferentes direcciones. Resistencia variables según la calidad y cantidad de capas. Tipos Se clasifican según el grado de calidad y resistencia y así como del árbol del cual provienen. Robles, Nogales o Cerezo (macizas, duras y resistentes), Cipes o Pino (macizas, blandas y ligeras). Se clasifican según el grado de calidad y resistencia y así como del árbol del cual provienen. Tableros de DM (fibras de densidad media). Fáciles de trabajar, uniformes, pesados. Plastificado: 3 capas, recibe un recubrimiento de melamina (tipo platico). Chapado: tiene 3 capas, al que se le pega una chapa de madera natural en sus caras. Forma comercial tablas rectangulares y tableros, listones, molduras y perfiles. se vende en tableros, son las maderas más baratas porque están hechas con restos. Listas para pintar. cómo se fabrica a partir de la unión de piezas de madera, se pueden conseguir piezas estructurales de cualquier longitud tanto de ancho o espesor. Usos puertas, revestimientos, ventanas, muebles y decoración. aplicación interior (mesas, puertas y ventanas), muebles, revestimientos de suelos, paredes y techos en espacios interiores, moldes de hormigón, placas de alma para vigas, suelos de parque e instalaciones. cubiertas, columnas, vigas, decoración, pérgolas y suelos
CLIMA Y ARQUITECTURA:
¿Cómo se generan las diferentes estaciones?: Debido a la inclinación del eje de la tierra (23° 17¨) y al movimiento de traslación entorno al sol. Verano 23° Invierno 23° Otoño 23° La inclinación del eje terrestre hace que la tierra tenga posiciones relativas. Clima : conjunto de fenómenos meteorológicos que caracterizan el estado medio de la atmosfera y su evolución en un lugar dado. Resulta de la combinación de los factores de la atmosfera durante un largo periodo. Trópicos : donde los rayos del sol inciden perpendiculares al mediodía al menos una vez al año. Ecuado r: representa la línea de latitud 0° (mitad de la tierra). Azimut : ángulo formado por 2 planos verticales que se interceptan en el observador uno pasa por el eje N-S y el otro contiene al sol. Altura : ángulo en el plano vertical que contiene al sol, entre la dirección a este y la horizontal. Primavera 23° Con respecto a la vertical en el plano de la trayectoria 23° La tierra está en un extremo de la elipse. La inclinación del eje “acerca” el hemisferio norte al sol. Es el solsticio de verano en el hemisferio N y solsticio de invierno S. La tierra esta en el medio del recorrido hacia el otro extremo. La inclinación del eje no influye ya que se produce en el plano perpendicular a los rayos. Primavera en el N y otro en el S. La tierra esta en el otro extremo de la elipse: la inclinación del eje acerca el hemisferio sur al sol. Verano en el S y invierno en el N.
Zona de confort : serie de condiciones en que se produce el bienestar térmico. formamos espacios para generar las zonas de confort con envolventes (= microclima). Higroscopicidad : propiedad de los materiales de absorber la humedad por capilaridad. Para detener la asunción de agua por capilaridad en un muro de material hidroscopo (ej. Ladrillo) basta con intercalar una capa de uno no hidroscopo (ej. Mortero, pintura asfáltica). VENTILACION CRUZADA : para quitar la humedad. Procesos de trasmisión del calor Propiedades de los materiales Propiedades de la envolvente CONDUCCION : desplazamiento de energía atreves de ondas en un mismo material. CONDUCTIVIDAD : “facilidad” con que se propaga la energía calórica en un material CONDUCTANCIA : se tiene en cuenta el espesor de la pared RESISITIVILIDAD : la inversa a la conductividad, dificultad con la que se propaga el calor de un material.
RESISTENCIA
CONVECCION : desplazamiento de energía a través de fluidos líquidos o gaseosos. RADIACION : desplazamiento de energía atreves de ondas electromagnéticas. EFECTOS TRASMISION : paso directo de la radiación, sin cambiar su temperatura. REFLECION : la radiación solar no absorbida es reflejada. ABSORCION : fracción de radiación que penetra y cambia la temperatura. EMISION : reiradiacion de la energía absorbida.
TRANSMIBILIDAD
REFLECTIVIDAD
ABSOTIVIDAD
EMISIVILIDAD
TRANSMISION
REFLECTANCIA
ABSORVANCIA
EMITANCIA
CALOR ESECIFICO : cantidad de energía necesaria para elevar 1° la temperatura de 1gr de materia DENSIDAD
CAPACIADAD TERMICA :
cantidad de calor que debemos agregar a un cuerpo para aumentar su temperatura. INERCIA TERMICA: propiedad de la envolvente de retardar o disminuir la variación térmica diurna exterior por su capacidad de acumular y reiradiar el calor al interior. EFECTO INVERNADERO : El caso más común se da en el vidrio ya que deja pasar los rayos de onda corta pero no los de onda larga, generadas por el objeto en el interior, produciendo una trampa de calor (el calor permanece entre las envolventes). Ej. auto bajo el sol (aumento de temperatura).
El sol es un emisor perfecto y su radiación es de onda corta. Los objetos (masa) actúan como transformador, reciben la radiación (se calientan) en onda larga y los transforman (reiradian) en onda larga. transformador RADIACION SOLAR (onda corta) = absorción = emisión o reiradiacion
EXT INT
Convección Conducción Sol Tierra onda larga onda corta
CLIMA CALIDO HUMEDO Características Alta humedad relativa Alta temperatura Estrategias No ganar calor, perder lo que se pueda acumular Disminuir la humedad relativa Recursos Protección exterior, aleros (sombra), envolventes livianas, techos inclinados, ventilación cruzada (quitar humedad), barrera cortavapor. Vía húmeda Ladrillo común, bloque cerámico, bloque cementicio. + aislantes Vía seca Paneles de madera, estructuras de hacer. + aislantes FRIO HUMEDO Características Alta humedad relativa Baja temperatura Estrategias Ganar calor y no perderlo, acumularlo (piso de madera – efecto invernadero) Disminuir la humedad Recursos Efecto invernadero, aislantes en las envolventes Vía húmeda Barrera cortavapor + aislantes térmicos Vía seca Paneles de madera, paneles de metal, barrera cortavapor + aislante. (sistema de entramado) ARIDO Características Gran amplitud térmica Baja/Media humedad relativa Estrategias Disminuir y retardar la onda térmica exterior Humidificar Ganar calor para luego reiradiarlo Recursos Envolventes con inercia térmica (muro acumulador = adobe, piedra), calentamiento diferido, masa térmica, ventanas pequeñas. Vía húmeda Adobe, ladrillo común, piedra CORDOBA (TEMPLADO – BIESTACIONAL) Características No ganar calor en verano, pero si en invierno Disminuir la amplitud térmica Amortiguar el salto térmico (acumular para reiradiar) Recursos Invierno Protección de aberturas (para evitar pérdidas) Envolventes con inercia térmica para acumular y con aislación térmica para evitar perdidas Protección de vientos fríos Recursos Verano Protección en aberturas para evitar ganancias Envolvente lateral y superior (techo) con aislación térmica Ventilación FACHADAS INVIERNO VERANO Norte Recibe una gran cantidad de energía a lo largo de todo el día Recibe poca energía (5hs al día mañana/mediodía) Recurso Envolvente opaca, aleros horizontales, parasoles verticales, fachada con inercia Sur Casi no recibe energía Recibe energía las primeras y últimas 3hs del día (apox.) Recurso Aislante térmico e hidrofugo, vegetación o prefachada, aberturas pequeñas Este Recibe energía a la mañana Recibe energía a la mañana Recurso Parasoles verticales Oeste Recibe energía a la tarde Recibe energía a la tarde Recuso Parasoles horizontales, inercia térmica, prefachada o vegetación Techo Recibe energía todo el día, pero en menor intensidad Recibe gran cantidad de energía durante todo el día Recurso Aislante (tejas, de bloques de hormigón)
LA ESTRUCTURA DE LA ARQUITECTURA
o Si a un objeto se le aplica una fuerza esta tiende a sacarlo de la situación de reposos en que se encuentra provocando su desplazamiento o traslación. o Si se le aplica una cupla, se provocará una rotación o movimiento. o Todo cuerpo sobre el que actúan fuerzas se deforma o puede llegar a romperse. Para que la arquitectura sirva debe:
- Permanecer en su sitio (no moverse)
- No romperse ni deformarse dentro de los límites tolerables. para que esto se cumpla la arquitectura tiene un sistema estructural o estructura. La estructura debe:
- Recibir y trasmitir las fuerzas (al terreno).
- Resistir (no deberá romperse, ni deformarse excesivamente). Para que esto se cumpla tiene que tener una determinada organización conformando un sistema en el cual son importantes sus partes y las relaciones entre las mismas: o Conjunto organizado de cuerpos con vínculos o uniones entre sus elementos. Elementos: son cuerpos solidos de un material y forma determinada. Vínculos: limitan los desplazamientos. ESTRUCTURA: Conjunto de cuerpos vinculados entre sí, organizado para recibir y resistir fuerzas que actúan sobre ella y trasmitirla. TIPO: Indiferenciada Diferenciada Mixtas no se diferencian los elementos con función estructural de los de acondicionamiento. se diferencian los elementos con función estructural de los de acondicionamiento. combinación de las anteriores. Ej. Muros portantes Ej. Vigas, columnas, pórticos. Ej. Pórticos y muros portantes en la misma obra.
Cargas verticales : los requerimientos básicos son sencillos: que la línea de la resultante de las cargas no quede fuera de los elementos que la soportan y los materiales no se aplastan. Empujes horizontales : (+ compleja) al estar los edificios “sujetos” al suelo, su reacción genera con el empuje horizontal momentos de vuelco peligrosos para su equilibrio estable. SISTEMA DE EQUILIBRIO: TIPOS: Indiferente Inestable Estable Todas las posiciones del cuerpo son de equilibrio, pero en otra posición Cualquier alteración destruye el equilibrio siendo imposible su recuperación. Se reestablece después de sufrir una pequeña alteración. Recupera su geometría y disposición vuelve al equilibrio
- Equilibrio interno (elástico): Los sólidos se deforman ante fuerzas exteriores y se originan fuerzas interiores dentro de estos para equilibrar. (equilibrio de las fuerzas exteriores con las interiores). Equilibrio externo (estático): de fuerzas exteriores. Debe cumplirse en toda la estructura. Las fuerzas solicitantes exteriores deben construir un sistema en equilibrio. Equilibrio estático / externo Equilibrio elástico / interno Ocurren cuando todas las fuerzas y cuplas exteriores que actúan sobre el cuerpo en equilibrio. Ocurren cuando en un cuerpo solicitado por un sistema de fuerzas exteriores, las fuerzas interiores generadas por la deformación equilibran a las exteriores.
ESTATICA: “ciencia del equilibrio” Estudia las consecuencias necesarias para mantener inmóvil al solido antes fuerzas que actúan sobre él. [Estudia el equilibrio de las fuerzas exteriores.] RESISTENCIA DE LOS MATERIALES : Se ocupa del comportamiento de solidos reales, analiza las deformaciones producidas por la aplicación de fuerzas, las fuerzas interiores del sólido y la relación entre fuerzas exteriores e interiores. TENSION: () = F/S Se utiliza para saber cómo está distribuida. Estados de tensión:
- Comprensión : producida por 2 fuerzas (de igual dirección y sentidos opuestos), convergentes. Las secciones tienden a acercarse. Deformaciones: acortamiento de la pieza y engrosamiento de la sección. (Pandeo).
- Tracción : Tracción: producida por dos fuerzas (de igual dirección y sentidos opuestos), divergentes, las secciones tienden a separarse. Deformaciones: alargamiento de la pieza y reducción de la sección.
- Flexión : producida por fuerzas en distintas rectas de acción. Aparecen cuplas con poder de rotación. Unas partes tienden a aproximarse y otras a alejase. Momento flector : Combinación de 2 estados de tensión (comprensión y tracción). Deformaciones: curvado de la pieza y alargamiento en la parte traccionada, acortamiento en la parte comprimida entre medio un eje neutro.
- Corte : Producido por fuerzas de iguales y de sentido contrario con rectas de acción muy próximas entre sí. Provoca el desplazamiento.
- Tensión : Producido por una cupla o momento. Resulta de fuerzas exteriores. (momento torsor). LOS MATERIALES:
- La resistencia : es la oposición a romperse de un sólido. Depende de su estructura interna. Si las fuerzas exteriores crecen, romperán de manera irreversible el equilibrio interno.
- La rigidez : es la oposición a deformarse. Depende de su estructura interna. Fuerzas internas aparecen con las deformaciones y permiten a los materiales responder a las solicitaciones sometidas.
⎯ Cubrir grandes luces: (7-10/12 m) Elementos de mayor altura. Distancia: 3m aproximadamente.
- Madera: reticulado plano.
- Acero: reticulado o cabreada.
- Hormigón armado: loza nevurada. ➢ Estructuras comprimidas : Comprenden el funcionamiento estructural del arco, este está sometido a cargas sobre él, por lo que la clave tendrá que descender (empujar hacia afuera a las dovelas). ➢ Estructuras traccionadas: - Las colgadas: La forma más simple de soportar una carga mediante tracción es suspenderla de un cable. No permite cubrir luces, salvo si colgamos elementos que construyan una superficie. Una particularidad de estas estructuras es su forma ya que depende de la disposición y magnitud de fuerzas que actúen sobre ella. - Las inflamadas: Otra manera de traccionar la membrana es transformándola en un elemento cerrado y sometido a presión interna como un globo (la membrana rodea un espacio lleno de aire comprimido que la empuja hacia afuera). II. Transmitir las cargas suelo: A través de la envolvente o mediante elementos especializados. Resulta más sencillo, aunque presenta dificultades, que están en:
- La estabilidad de elementos que transmiten las cargas.
- Los estados de tensión en relación al material usado.
- La eficiencia con que ello se realiza. ❖ Elementos: Planos: como muros o pantallas. Elementos lineales: como columnas.
❖ Sistemas: Se organizan de manera determinadas dentro del sistema, con diferentes geometrías, uso de material y vínculos:
- Adintelados : Una parte destinada a salvar luz y 2 a trasmitir cargas al terreno, con apoyos simples o articulaciones. Elementos lineales (horizontales) trabajando a flexión y los verticales a compresión.
- Aporticados : las uniones son rígidas (empotramiento), por lo que el nudo puede transferir flexión entre las partes.
- Muros : Son portantes, resistentes a la compresión y se comporta monolíticamente al recibir y transmitir las fuerzas al suelo.
- Entramados : Conjunto de piezas lineales que se combinan para formar planos y pueden recibir y transmitir las cargas a las fundaciones. PANDEO: Elementos estructurales largos y delgados sometidos a compresión, cuando aumenta la carga se curva lateralmente “se pandea”.
- Se compara con una flexión lateral.
- Pieza comprimida se pandea produce grandes deformaciones.
