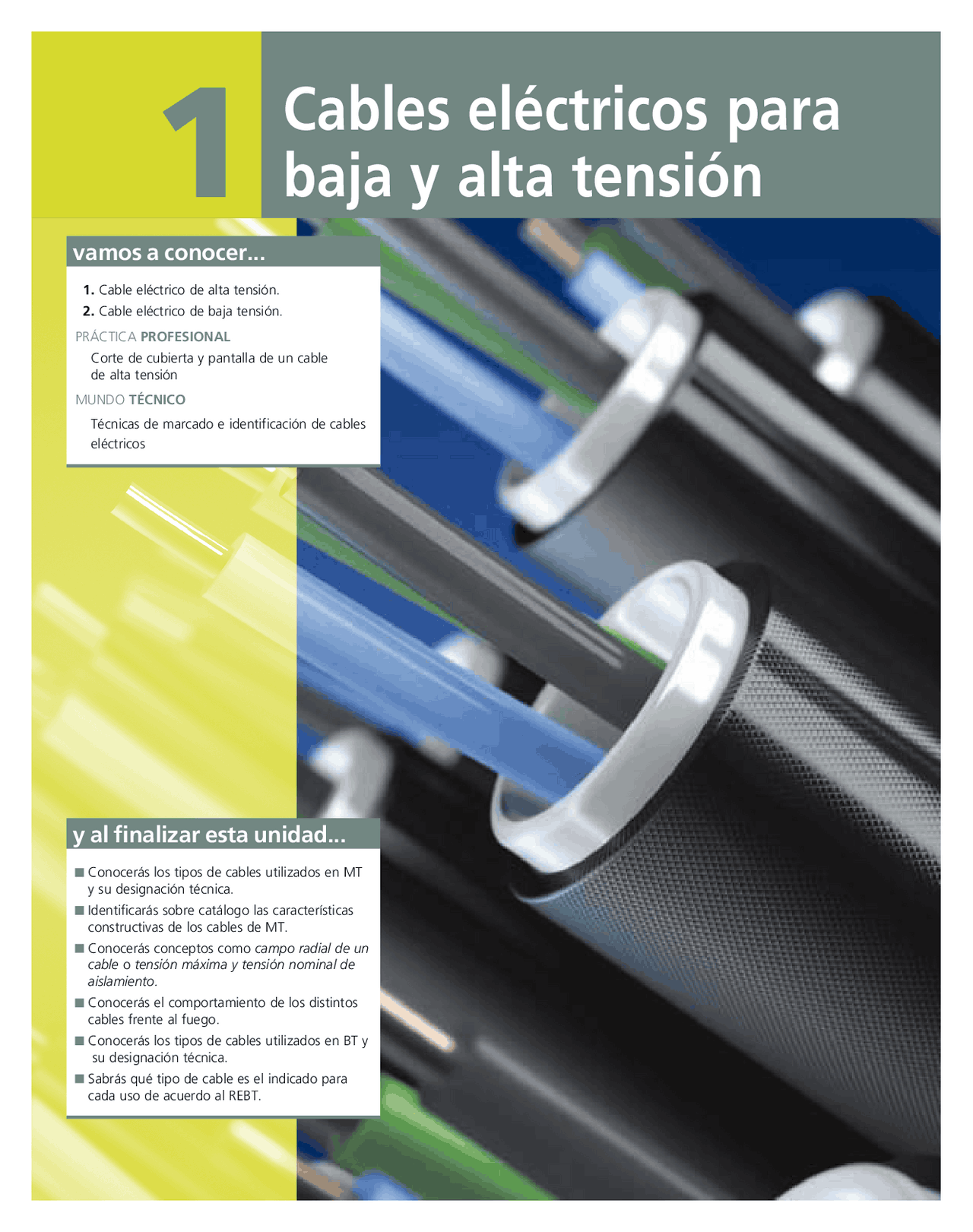

vamos a conocer...
1. Cable eléctrico de alta tensión. 2. Cable eléctrico de baja tensión. PRÁCTICA PROFESIONAL Corte de cubierta y pantalla de un cable de alta tensión
MUNDO TÉCNICO Técnicas de marcado e identificación de cables eléctricos
y al finalizar esta unidad...
Conocerás los tipos de cables utilizados en MT y su designación técnica. Identificarás sobre catálogo las características constructivas de los cables de MT. Conocerás conceptos como campo radial de un cable o tensión máxima y tensión nominal de aislamiento. Conocerás el comportamiento de los distintos cables frente al fuego. Conocerás los tipos de cables utilizados en BT y su designación técnica. Sabrás qué tipo de cable es el indicado para cada uso de acuerdo al REBT.
Cables eléctricos para
baja y alta tensión
7
situación de partida
La empresa Redes e Instalaciones eléctricas ÁTOMO se dedica a
instalaciones eléctricas en media y baja tensión, realizando tra-
bajos de montaje y tendido de redes de hasta 20 kV, montaje de
centros de transformación, montaje y tendido de redes de baja
tensión e instalaciones eléctricas en general.
Poseen un pequeño almacén donde guardan el cableado que
habitualmente utilizan y han decidido organizarlo para mejorar la
localización del material almacenado. Para ello, han decidido orga- nizar los cables según un criterio de tensión, es decir, por un lado los cables de alta tensión (AT) y por otro los de baja tensión (BT). Si bien en AT la clasificación resulta sencilla, ya que solo utilizan un par de modelos de cable, en BT la gama es más extensa y requiere adoptar criterios de almacenaje por designación y utilización.
1. ¿Qué niveles de tensión se utilizan en los cables de
MT y BT?
2. ¿Sabrías decir (designación) qué tipo de cable se
debe utilizar para la red aislada de MT? ¿Sabrías decir
sus características constructivas?
3. ¿Sabrías decir (designación) qué tipo de cable se
debe utilizar para la red aislada de BT? ¿Sabrías decir
sus características constructivas?
4. ¿Sabrías decir (designación) qué tipo de cable se
debe utilizar para instalaciones interiores? ¿Sabrías
decir sus características constructivas?
5. Clasifica los cables según su comportamiento frente
al fuego.
6. ¿Sabrías decir qué tipo de cable se utiliza en BT en
función del tipo de instalación?
7. ¿Cuál es el de código de colores para la identificación
de cables de BT?
8. Si fueras el responsable del almacén, explica cómo
harías la organización del mismo.
CASO PRÁCTICO INICIAL
estudio del caso
Analiza cada punto del tema con el objetivo de contestar el resto de preguntas de este caso práctico.
Cables eléctricos para baja y alta tensión 9
- Capas semiconductoras. Son unas delgadas capas de polímero (compuesto or-
gánico de propiedades físicas y químicas similares a las de las resinas naturales), generalmente de la misma composición básica que el material aislante. Este polímero suele mezclarse con productos conductores (negro de humo: polvo fino de carbón) para reducir su resistencia de aislamiento.
Su misión es evitar que puntos huecos del cable estén sometidos a intensos campos eléctricos, en los que la presencia de aire o vapor de agua dieran origen a la producción de descargas parciales (ionización).
Se colocan dos capas semiconductoras:
- Capa semiconductora interna. Está en íntimo contacto con el conductor. Su misión es alisar el campo eléctrico más próximo al conductor, haciéndolo per- fectamente cilíndrico y disminuyendo el riesgo de formación de puntos de ioni- zación en la parte del aislamiento en la que el campo eléctrico es más intenso.
- Capa semiconductora externa. Esta capa cumple la misma función que la anterior, pero en la parte exterior del aislamiento. Se fabrican de tal manera que, aun estando en íntimo contacto con el aislamiento, son fácilmente separables de él (SF, separado fácil o en frío).
- Aislamiento. Es la envoltura aislante aplicada sobre el conductor. El ma-
terial aislante se coloca alrededor del conductor de tal manera que lo cubra totalmente. Su espesor ha de ser adecuado a la tensión de servicio del cable, de modo que el campo eléctrico a que está sometido el aislamiento sea muy inferior a la tensión de perforación o rigidez dieléctrica.
Los materiales aislantes más utilizados en cables de MT (20 kV) son:
Tipo Material Abreviatura
Termoplásticos (se funden con el calor)
Policloruro de vinilo (PVC) V
Polietileno (PE) E
Poliolefina Z
Termoestables (no se funden con el calor)
Polietileno reticulado (XLPE) R
Etileno propileno (EPR) D
Etileno-Propileno de alto módulo HEPR
Goma natural o sintética (SBR) –
Goma de silicona –
Como se verá a lo largo del libro, los principales materiales utilizados como aislantes en redes de distribución eléctrica, tanto de AT como de BT son: polietileno reticulado ( XLPE ), etileno-propilieno ( EPR ) y etileno-propileno de alto módulo ( HEPR ).
De forma breve, se pueden destacar las siguientes diferencias entre ellos:
- XLPE y EPR. Poseen características muy similares en cuanto a capacidad de carga, temperaturas de trabajo y dimensiones, pero se diferencian en que el XLPE es más rígido y más barato.
- EPR y HEPR. El EPR posee características mecánicas (carga de rotura, módulo de elasticidad, etc.) relativamente bajas que son mejoradas por el HEPR, esto hace que un cable aislado con HEPR posea menores dimensio- nes y sea más fácil de instalar y transportar El HEPR puede trabajar a una
a (^) Figura 1.3. Cable de AT con re- cubrimiento de XLPE. (Cortesía de Jinshui Wire & Cable Group).
Los cables se construyen utilizan- do el proceso de triple extrusión, con la capa semiconductora exter- na separable en frío tipo TESF. Incorporan, además, una pantalla metálica de alambres de cobre de sección total 16 mm 2. La cubierta exterior, fabricada con poliolefina, será de un espesor mayor, elevan- do así la resistencia mecánica del cable y dificultando la penetración de la humedad. En el proceso de triple extrusión (TE), la aplicación de la capas semiconductoras interna y exter- na, así como del aislamiento se realiza en una sola operación. Este procedimiento es el más adecua- do, ya que impide la incrustación de cuerpos extraños entre el ais- lamiento y las capas conductoras, también se evitará una posible ionización en la interfase.
saber más
10 Unidad 1
temperatura de servicio de 105 °C, frente a los 90 °C del EPR. Por tanto, el HEPR podrá transmitir más potencia.
- XLPE, EPR, HEPR y PVC. La gran diferencia entre los tres primeros y el PVC es la termoestabilidad que presentan los primeros, frente a la de termoplasticidad que ofrece el PVC, reaccionando, por tanto, de manera distinta frente a los cambios de temperatura. Así, el PVC al calentarse se reblandece y cambia de forma, mientras que el XLPE, EPR y HEPR, gracias al proceso de reticulación, no modifican sus propiedades mecánicas por los cambios de temperatura. En conclusión, son más estables a la tempe- ratura y ello hace que sean más adecuados para las redes eléctricas de gran potencia.
Por otro lado, en instalaciones eléctricas interiores, los aislamientos más usa- dos son: policloruro de vinilo ( PVC ) y poliolefina ( Z1 ). Ambos son materiales termoplásticos y de temperatura asignada 70 °C, la gran diferencia entre ellos es la nula emisión de gases halógenos de la poliolefina en su combustión. Una prueba curiosa consiste en quemar un trozo de PVC y otro de poliolefina, se puede ver el humo negro y de olor fuerte del PVC, y la poca emisión de humo y de olor similar a la cera de la poliolefina.
Los materiales aislantes deben presentar una serie de características que per- mitan definir cuál es el cable más adecuado para cada tipo de instalación, la siguiente tabla indica alguna de esas características.
Características químicas Características físicas Características mecánicas
- Resistencia al agua y a la humedad.
- Resistencia al ozono (oxidación).
- Resistencia a la acción del sol.
- Resistencia a los agentes corrosivos.
- Resistencia a los ambientes salinos. - Termoplasticidad. - Resistencia al agrietamiento o gelificación. - Resistencia al calor o al frío. - Resistencia al fuego. - Temperaturas máximas de servicio. - Resistencia a la tracción. - Carga de rotura. - Alargamiento a la rotura. - Resistencia a la abrasión (desgaste por fricción). - Resistencia al envejecimiento.
- Pantallas. Son elementos metálicos que desempeñan distintas misiones, entre las que destacan:
- Confinar el campo eléctrico en el interior del cable.
- Lograr una distribución simétrica y radial del esfuerzo eléctrico en el seno del aislamiento.
- Limitar la influencia mutua entre cables eléctricos.
- Proteger el cable contra las interferencias exteriores electrostáticas o elec- tromagnéticas (cables para transmisión de corrientes débiles).
- Evitar, o al menos reducir, el peligro de electrocuciones, derivando a tierra una eventual corriente de defecto.
Según sea su misión, están constituidas por:
- Cinta de papel metalizado (pantalla electrostática).
- Trenza de hilos de cobre o mixta de cobre y textil (pantalla electromagné- tica flexible).
Tensión de perforación
Tensión mínima que produce una perforación o ruptura en un ais- lante con el consiguiente paso de corriente. También es llamada ten- sión disruptiva
Rigidez dieléctrica
Se entiende por rigidez dieléctri- ca o rigidez electrostática al valor límite de tensión para el cual un material pierde su propiedad ais- lante y pasa a ser conductor. Se mide en voltios por metro V/m. También podemos definirla como la máxima tensión que puede soportar un aislante sin perforarse.
saber más
12 Unidad 1
Está constituida por flejes o alambres metálicos dispuestos sobre un asiento apropiado bajo la cubierta exterior, así la armadura queda protegida frente a la corrosión química o electrolítica. Generalmente, las armaduras de alambres se sujetan mediante una contraespira.
a (^) Figura 1.5. Cable tripolar con armadura de acero. (Cortesía de Eupen).
La armadura asume diversas funciones entre las que cabe distinguir:
- Refuerzo mecánico, aconsejable según la forma de instalación y utilización.
- Pantalla eléctrica antiaccidentes.
- Barrera de protección contra roedores, insectos o larvas.
Los tipos de armadura utilizados son los siguientes:
- Para cables tripolares , dos flejes de hierro (tipo F) y una corona de alambres de acero (tipo M).
- Para cables unipolares , dos flejes de aluminio y sus aleaciones (tipo FA), y una corona de alambres de aluminio y sus aleaciones (tipo MA).
Para finalizar este apartado se presenta la siguiente tabla donde se resume la va- riedad de materiales empleados en la constitución de cables eléctricos, así como su letra identificativa.
La designación de los cables aisla- dos de MT se puede realizar aten- diendo a la tabla de esta página y a las normas de designación del apartado 1.2.
caso práctico inicial
Aislamiento Protecciones metálicas (armaduras) Cubiertas Policloruro de vinilo (PVC), V
Polietileno (PE), E
Poliolefina, Z
Polietileno reticulado (XLPE), R
Etileno-propileno (EPR), D
Etileno-propileno de alto módulo (HEPR)
Pantalla conjunta, O
Flejes de acero o hierro, F
Alambres de acero o hierro, M
Alambres de hierro recubiertos de PVC, MV
Alambres de aluminio, MA
Flejes de aluminio, FA
Pletinas de acero o hierro, Q
Pletinas de aluminio, QA
Tubo de plomo, P
Tubo liso de aluminio, A
Tubo corrugado de aluminio, AW
Tubo corrugado de cobre, CW
Polietileno termoplástico (PE), E
Policloruro de vinilo (PVC), V
Policloropreno (PCP) (neopreno), N
Polietileno clorosulfurado (CSP), I
Poliolefina, Z
Poliuterano, Q
Goma natural, R
Goma silicona, S
Cables de campo radial: Pantalla metálica individual: H Pantalla metálica individual y conjunta sobre el conjunto de los conductores aislados cableados: HO
Cuerda convencional redonda: ...................sin indicación Cuerda compacta:.......................................K
Cables eléctricos para baja y alta tensión 13
1.2. Normas para la designación de cables en MT
El orden de designación de las distintas capas de un cable de MT será desde la
capa más interior (aislamiento) hacia la más exterior (cubierta), siendo lo más
habitual la designación aislante , pantalla y cubierta. En los cables que presenten
capas de relleno y/o armaduras, se designarán estas según aparezcan en el orden
ya mencionado.
Algunas cuestiones al respecto son:
- Las capas semiconductoras no se designan.
- Si la cuerda conductora es compacta, se designa mediante la letra K junto a la
sección (no siempre se hace).
- Posteriormente se designará el nivel de aislamiento del cable y se indicará la
sección del conductor y su naturaleza (si es cobre no se designa, si es aluminio se indicará Al ).
ejemplo
Designar y dibujar los siguientes cables:
a) Cable unipolar de Cu de 50 mm^2 de sección en cuerda compacta, aislado con
polietileno reticulado para un nivel de aislamiento de 12/20 kV, protegido con
pantalla de Cu y cubierta exterior de policloropreno.
Cu de 50 mm 2
N H R
RHN 12/20 kV 1 x 50 K
b) Cable tripolar de aislamiento seco de XLPE con pantalla metálica individual,
relleno o cubierta interna de PVC, armadura de alambres de Fe y cubierta
exterior de PVC. Las tensiones nominales de aislamiento fase-tierra/fase-fase,
son 12/20 kV.
Capas semiconductoras externa e interna
Conductor de AI cuerda compacta 150 mm^2 de sección
V M V
H R
RHVMV 12/20 kV 3 x 150 Al
Los cables unipolares se designan anteponiendo siempre: 1 × sección Los cables multipolares se desig- nan anteponiendo siempre: nº conductores x sección Así, una línea 3F realizada con conductores unipolares de sección 16 mm^2 se designaría: 3 × (1 x 16 mm^2 ) Si la misma línea se realizara con cable multipolar la designación sería: 3 × 16 mm^2
saber más
Cables eléctricos para baja y alta tensión 15
Como se subraya en el texto estos valores son nominales, valores de referencia
que sirven también para definir los ensayos eléctricos. No quiere decir esto que
U sea el valor máximo al que puede trabajar el cable, ese valor viene definido
por Um.
- Um. Tensión máxima eficaz a frecuencia industrial, entre dos conductores cua-
lesquiera, para la que se ha diseñado el cable y sus accesorios. Es el valor eficaz más elevado de la tensión que puede ser soportado en condiciones normales de explotación, en cualquier instante y en cualquier punto de la red.
La norma UNE 21176 ( Guía de utilización de cables armonizados de BT ) recoge las
condiciones límite de tensión para las que han sido diseñados los cables armoni-
zados hasta 450/750 V, es decir, los cables de uso más común.
También pueden definirse:
- U (^) o. Valor nominal de tensión eficaz entre un conductor aislado y tierra (recu-
brimiento metálico del cable o el medio circundante).
- U. Valor nominal de la tensión eficaz entre dos conductores de fase cualquiera
de un cable multiconductor o de un sistema de cables unipolares.
Según los parámetros definidos, las tensiones máximas deben cumplir los siguien-
tes requisitos:
- Tensión máxima: (x 1,1) 495/825 V en alterna (10%).
- Tensión máxima: (x 1,5) 675/1125 V en continua (50%).
En las siguientes tablas se pueden ver los valores máximos de tensión:
Valores nominales de tensión U 0 /U (V)
Valores máximos eficaces de tensión alterna (V)
Valores máximos eficaces de tensión continua (V) 100/100 110/110 150/ 300/500 330/550 450/ 450/750 495/825 675/1 125
Tensión nominal de cables y accesorios U 0 /U (kV)
Tensión máxima eficaz Um (kV)
0,6/1 1, 1,8/3 3, 3,6/6 7, 6/10 12 8,7/15 17, 12/20 24 15/25 30 18/30 36 26/45 52 36/66 72,
Los niveles de tensión para los dife- rentes cables se pueden ver en las tablas relativas a BT y a AT.
caso práctico inicial
16 Unidad 1
1.5. Comportamiento de los cables frente al fuego
A lo largo de los últimos años, se han ido desarrollando nuevas cubiertas para los cables de MT, consiguiéndose comportamientos frente al fuego cada vez más seguros.
Según lo anterior, una clasificación de cables sería:
- Cables de seguridad (S). Se distinguen con una franja longitudinal gris sobre la cubierta roja.
Cumplen los requisitos:
- Son libres de halógenos y sus gases poseen baja acidez y corrosividad.
- Son no propagadores de la llama.
a (^) Figura 1.9. (Arriba) Cable HEPRZ1 (S) Al H75. (Cortesía General Cable). (Abajo) Cable HEPRZ (S) Al cubierta FLAMEX. (Cortesía Prysmian).
- Cable de alta seguridad (AS). Se distinguen con una franja longitudinal verde sobre la cubierta roja.
Cumplen los requisitos:
- Son libres de halógenos y sus gases poseen baja acidez y corrosividad.
- Son no propagadores de la llama.
- No propagador del incendio (categoría B).
a (^) Figura 1.10. (Derecha) Cable HEPRZ1 (AS) Al H75. (Cortesía General Cable). (Izquierda) Cable HEPRZ1 (AS) Al cubierta FLAMEX. (Cortesía Prysmian).
No propagador de la llama
Retarda la propagación de la llama gracias a su capacidad de autoex- tinción.
No propagador
de incendio
Limita la posibilidad de que el cable actúe como elemento de propagación del fuego en caso de incendio.
Libre de halógenos
Limita los riesgos por inhalación de gases ácidos en incendio de edifi- cios habitados. En su combustión genera una cantidad mínima de monóxido de carbono, dióxido de carbono y ácido clorhídrico (infe- rior al 0,5 % frente al 30 % del cable convencional).
Baja emisión de gases
corrosivos
Evita los efectos de los gases emitidos en la combustión sobre equipos o circuitos electrónicos e informáticos
Opacidad de los humos
Desprende humo casi transparen- te (transmitancia lumínica superior al 60 % tras el ensayo en cabina según la norma UN-EN 50268), permitiendo disponer de visibili- dad en caso de incendio. De este modo, se facilita la completa eva- cuación de edificio, así como el acceso por parte de los bomberos.
saber más
18 Unidad 1
Hoy día existe una gran variedad de terminaciones para cables de MT, siendo las más utilizadas:
a) Termorretráctil (en desuso).
b) Retráctil en frío (silicona).
c) Conos enchufables.
De las tres terminaciones mencionadas, la retráctil en frío de silicona es la más utilizada, tanto en interior como en exterior. En terminaciones a la intemperie, la silicona es el material más adecuado ya que, frente al comportamiento hidro- fílico (propiedad de de atraer el agua) de otros materiales, la silicona presenta un comportamiento hidrofóbico (propiedad de repeler el agua) que impide el camino superficial de la corriente por el aislador.
Al realizar una terminación en MT se deben seguir de forma rigurosa las indica- ciones que marca el fabricante.
a (^) Figura 1.14. Terminación de cable MT aplicada a una derivación aéreo- subterránea (izquierda), cono o conector enchufable (derecha).
actividades
1. Los cables que mantienen el servicio prolongado durante y después de un fuego son designados con:
a. S.
b. AS.
c. AS+.
2. ¿Qué utiliza un cable designado como RZ1 como capa de aislamiento y como cubierta?
a. Como capa de aislamiento XLPE y como cubierta Z1.
b. Como capa de aislamiento Z1 y como cubierta XLPE.
c. Es un cable en trenza con aislamiento Z1.
3. ¿Qué aislamiento tiene un cable multipolar designado como: H05 RN-F?
a. Goma natural.
b. Etileno propileno.
c. Goma de silicona.
a (^) Figura 1.13. Comportamiento hi- drofólico. (Cortesía de PFISTERER SEFAG AG).
Cables eléctricos para baja y alta tensión 19
2. Cable eléctrico de baja tensión
2.1. Designación de cables de BT y su representación
gráfica
Para definir un cable de baja tensión (BT) habrá que tener en cuenta dos as-
pectos: por un lado el sistema de distribución y por otro las características del
conductor.
- Definir el sistema de distribución :
Se parte de una línea que representa el cable. Sobre ella se especifica:
- Tipo de corriente: continua (–) o alterna (~).
- Si posee neutro (N).
- Si es trifásico (3) o monofásico (nada en este caso).
La frecuencia (50 Hz) y la tensión de alimentación que corresponda.
- Definir las características del conductor :
Bajo la línea que representa el cable se especifican dos aspectos:
- Los conductores de la misma sección (número de conductores por sección, ya sean de Cu o Al ).
- Los conductores de distinta sección (número de conductores por sección, ya sean de Cu o Al ).
Para denominar los conductores se utiliza la siguiente nomenclatura:
- Fases: L 1 , L 2 , L 3 (UNE ) R, S, T (DIN).
- Neutro: N.
- Conductor de tierra: E, T.
- Conductor de protección: PE.
Según lo anterior, por ejemplo, para un circuito de CA trifásico a una frecuencia
de 50 Hz, a 400 V, que conste de tres conductores de 125 mm 2 más neutro de
50 mm^2 , siendo todos de cobre, quedaría:
3N ~ 50 Hz, 400 V
3x125 mm^2 Cu + 1 x 50 mm^2 Cu
actividades
4. Designar y representar los siguientes cables:
a. Línea monofásica de CA con dos conductores de 6 mm^2 de aluminio.
b. Línea monofásica de CA con dos conductores de 6 mm^2 más tierra, todos ellos de cobre
c. Línea 3F+N de cuatro conductores de 6 mm^2 más tierra de 6 mm^2 , todos ellos de cobre.
d. Línea 3F+N de tres conductores de fase de 16 mm^2 , neutro y tierra de 10 mm 2 , todos ellos de cobre.
Otros ejemplos de designación y representación son: a) Circuito de CC de 110 V con dos conductores de 125 mm 2 de Al. -- 110 V
2 x 125 mm^2 Al
b) Circuito de CA trifásico a una frecuencia de 50 Hz, a 400 V y tres conductores de 50 mm^2 de Cu. 3 ~ 50 Hz, 400 V
3 x 50 mm^2 Cu
saber más
Cables eléctricos para baja y alta tensión 21
Es importante recordar que el aislamiento de los cables suele tener una función
eléctrica, separar la parte activa (conductor) de su entorno. Por otro lado, las cu-
biertas tienen, sobre todo, la función mecánica de proteger el cable de eventuales
agresiones durante el tendido y la posterior vida útil.
Afumex 1000 V (AS) RZ1-K 0,6 /1 kV (multipolar)
Conductor de cobre flexible Aislamiento de XLPE (colores) Cubierta Afumex (Z1) con franja de color según sección
Conductor de cobre flexible Aislamiento de XLPE (negro) Cubierta Afumex (Z1) con franja de color según sección
Afumex 1000 V (AS) RZ1-K 0,6 /1 kV (unipolar)
a (^) Figura 1.15. Nomenclatura de cubierta y aislamiento.
Los cables con aislamiento y cubierta unipolares no tienen asignadas diferen-
tes coloraciones (su aislamiento es normalmente siempre negro y la cubierta
negra en la mayoría de los casos), de ahí que su identificación sea un poco más
laboriosa.
El REBT no dice nada acerca de ello, pero sí la guía técnica de aplicación del
REBT en el punto 2.2.4, dejando en manos del instalador la posibilidad de iden-
tificar el cable mediante algún señalizador.
En cables de 0,6/1 kV con aisla- miento y cubierta, unipolares o multipolares, el código de colores para la identificación de los cables queda un tanto ambiguo, depen- derá por tanto del fabricante.
caso práctico inicial
b) Cable de tres conductores de Al, 150 mm 2 , neutro de sección reducida, ais-
lado con XLPE, armado con fleje de acero y cubierta exterior de PVC.
3 x 150 / 95 mm^2 Al
R F V
RFV 0,6/1 kV 3x150/95 Al K
c) Cable de tres conductores de cobre de 70 mm 2 de fase con neutro de
35 mm 2 , aislado con EPR, armado con flejes de acero, cubierta interior y
exterior de PVC (clase 2).
D V F V
DVFV-R 0,6/1 kV 3x70/
22 Unidad 1
En la actualidad, el cable tradicional de aluminio RV empleado en distribución de energía en BT está siendo sustituido por una nueva versión con cubierta de po- liolefina RZ1-XZ1 (cubierta Flamex de Prysmian). En la tabla adjunta se muestra el comportamiento de estos cables (0.6/1 kV) frente al fuego.
CARACTERíSTICAS DE LOS DIFERENTES TIPOS DE CABLES
Convencional
Libre de halógenos
Seguridad Alta seguridad (S) (AS) (AS+)
Resistente al fuego 1)
No propagador del incendio 2)
Bajo emisión humos 3)
Libre de halógenos 4)
No propagador de la llama 5)
- ensayo realizado según la nomra UNE-EN 50200
- ensayo realizado según la nomra UNE-EN 50266
- ensayo realizado según la nomra UNE-EN 61034
- ensayo realizado según la nomra UNE-EN 50267
- ensayo realizado según la nomra UNE-EN 60332-1-
a (^) Figura 1.17. Comparativa de cables de acuerdo con su comportamiento frente al fuego. (Cor- tesía de Prysmian).
2.4. Designación de cables eléctricos de tensión asignada hasta 450/750 V
Los cables eléctricos aislados de tensión asignada hasta 450/750 V se designan según las especificaciones de la norma UNE 20434 ( Sistema de designación de los cables ). Estas especificaciones corresponden a un sistema armonizado ( Documento de armonización HD 361 de CENELEC ) y, por lo tanto, son de aplicación en todos los países de la Unión Europea.
El sistema utilizado para la designación de un cable consta de tres bloques y, en su conjunto, es una secuencia de símbolos donde cada uno de ellos, según su po- sición, tiene un significado previamente establecido en la norma.
En la tabla de la página siguiente se han incluido todos los símbolos utilizados en la denominación de los tipos constructivos de cables de uso general.
Cubierta PVC (DMV 18) Aislamiento XLPE
CONVENCIONAL
Conductor Al compacto
Cubierta Poliolefina ignífuga (DMO 1) Aislamiento XLPE
Conductor Al compacto
NUEVO
a (^) Figura 1.16. Cable convencional (RV) y nuevo cable (S). (Cortesía de Prysmian).
ejemplo
Explicar cada bloque en el cable: H07RN-K 4x
H. Cable según normas 07. Tensión nominal del aislamiento
R. Aislamiento N. Cubierta
–K. Cable flexible para instalación fija. Clase 5
4 x16. Multipolar de cuatro conductores de 16 mm 2 de sección
menos seguro más seguro
24 Unidad 1
¿Utilización
de cables unipolares
o multiconductores?
(Extracto de artículo técnico edita- do por Prysmian.)
R
T
R ? (^) T
S
S N N
Una vez obtenida la sección de los conductores de una línea eléctri- ca, en ocasiones, queda en manos del instalador elegir cables de 0,6/1 kV unipolares o multipola- res. Hay criterios técnicos que nos pueden ayudar: PRIMERO. Si una línea ha sido calculada para utilizar un cable multiconductor, también pueden usarse cables unipolares, ya que estos últimos soportan mayor intensidad admisible que los mul- ticonductores. Si se quiere hacer a la inversa, deben hacerse las com- probaciones necesarias. SEGUNDO. Cuando existe la posibilidad de confusión entre los conductores de un circuito y los del otro, se recomienda el uso de cables multiconductores, así cada cable contendrá todos los conduc- tores de un solo circuito. TERCERO. En la manipulación de los cables, los multiconductores precisan de bobinas más volu- minosas y pesadas, y su tendido exige radios mínimos de curvatura muy superiores a los de cables uni- polares. Por tanto, cuando se trate de tendidos interiores con limita- ciones de espacio, se optará por cables unipolares. Nota. Para conocer los radios mínimos de curvatura de los cables de BT, se deben consultar los catá- logos de los fabricantes.
saber más (^) ejemplos
■ Definir las características del siguiente cable:
PRYSMIAN AFUMEX PLUS ES07Z1-K (AS) 1 x 2,5 mm^2 AENOR
PRYSMIAN. Nombre del fabricante. Es obligatorio; sin embargo, si está
legalmente protegido, también puede figurar el número de identificación
del fabricante.
AFUMEX PLUS. Nombre comercial. Opcional.
ES. Cable de fabricación nacional para el que no existe norma armonizada.
07. Tensión nominal 450/750 V.
Z1. Aislamiento de mezcla termoplástica con base de poliolefina. Baja emisión
de gases corrosivos y humos.
-K. Flexible para instalaciones fijas (clase 5, UNE EN 60228).
(AS). Cable de alta seguridad.
Esta marca es obligatoria desde 2004 para este tipo de cables. Denota su espe-
cial comportamiento frente al fuego.
1 x 2,5 mm². Sección nominal del conductor.
No es obligatorio por norma su marcado en cables de 450/750 V sin cubierta.
AENOR. Es opcional y se suele inscribir cuando el cable está certificado por
AENOR (Asociación Española de Normalización y Certificación). Es importante
recordar que AENOR es una entidad dedicada a la normalización y la certifica-
ción (N + C) en todos los sectores industriales y de servicios.
■ Definir las características del cable: H07V – R 1x50 mm^2.
H. Cable según normas armonizadas.
07. Tensión nominal del aislamiento 450/750 V.
V. Aislamiento de policloruro de vinilo.
-R. Rígido de sección circular, de varios alambres cableados.
1 x 50 mm². Unipolar de 50 mm 2 de sección.
Cables eléctricos para baja y alta tensión 25
Código de colores
La norma UNE 21089- 1:2002 Identificación de los conductores aislados de los cables
define el código de coloración común para todo tipo de cables.
CóDIgO DE COLORES PARA CABLES UNIPOLARES Conductor Color
Protección de tierra Bicolor, amarillo verde
Neutro Azul
Fase Negro marrón o gris
CóDIgO DE COLORES PARA CABLES MULTIPOLARES UNE 21089-1:2002 modifica UNE 21123-
N° Conductores
Código de colores Con conductor de protección Sin conductor de protección
Azul claro Marrón
Amarillo-Verde Azul claro Marrón
Gris Marrón Negro
Amarillo-Verde Negro Marrón Gris
Azul claro Marrón Negro Gris
Amarillo-Verde Azul claro Marrón Gris Negro
Azul claro Marrón Negro Negro Gris
■ Definir las características del siguiente cable: H07RN-F 3G6.
H. Cable según normas armonizadas.
07. Tensión nominal del aislamiento 450/750 V.
R. Aislamiento de goma natural o de goma estireno-butadieno.
N. Cubierta de policloropreno.
-F. Flexible para servicios móviles, clase 5.
3g6. 3 conductores de 6 mm^2 , uno de ellos de tierra.
En la tabla que se indica se puede ver el código de colores para cables unipolares y multipolares.
caso práctico inicial
