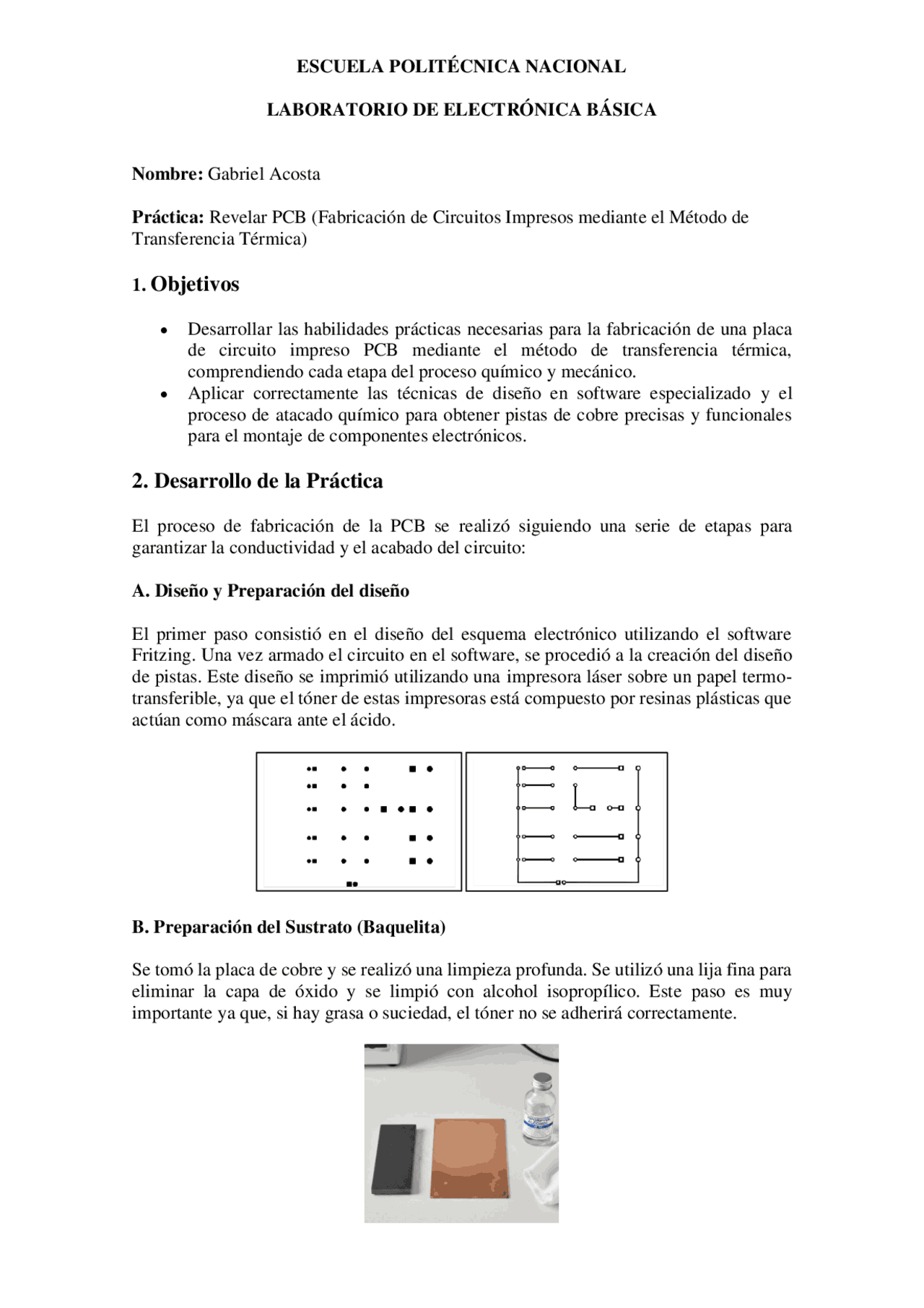

ESCUELA POLITÉCNICA NACIONAL
LABORATORIO DE ELECTRÓNICA BÁSICA
Nombre: Gabriel Acosta
Práctica: Revelar PCB (Fabricación de Circuitos Impresos mediante el Método de
Transferencia Térmica)
1. Objetivos
• Desarrollar las habilidades prácticas necesarias para la fabricación de una placa
de circuito impreso PCB mediante el método de transferencia térmica,
comprendiendo cada etapa del proceso químico y mecánico.
• Aplicar correctamente las técnicas de diseño en software especializado y el
proceso de atacado químico para obtener pistas de cobre precisas y funcionales
para el montaje de componentes electrónicos.
2. Desarrollo de la Práctica
El proceso de fabricación de la PCB se realizó siguiendo una serie de etapas para
garantizar la conductividad y el acabado del circuito:
A. Diseño y Preparación del diseño
El primer paso consistió en el diseño del esquema electrónico utilizando el software
Fritzing. Una vez armado el circuito en el software, se procedió a la creación del diseño
de pistas. Este diseño se imprimió utilizando una impresora láser sobre un papel termo-
transferible, ya que el tóner de estas impresoras está compuesto por resinas plásticas que
actúan como máscara ante el ácido.
B. Preparación del Sustrato (Baquelita)
Se tomó la placa de cobre y se realizó una limpieza profunda. Se utilizó una lija fina para
eliminar la capa de óxido y se limpió con alcohol isopropílico. Este paso es muy
importante ya que, si hay grasa o suciedad, el tóner no se adherirá correctamente.
