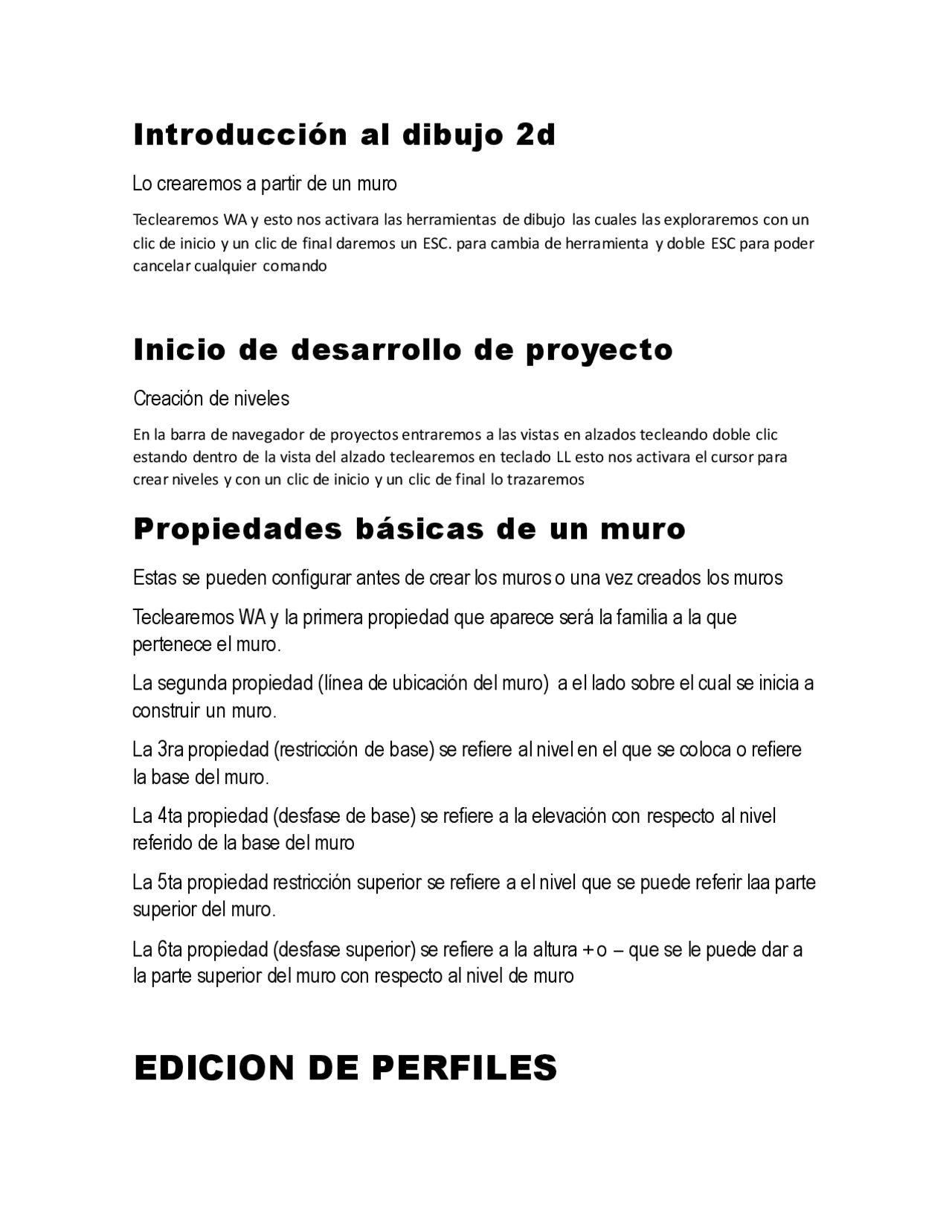

Introducción al dibujo 2d
Lo crearemos a partir de un muro Teclearemos WA y esto nos activara las herramientas de dibujo las cuales las exploraremos con un clic de inicio y un clic de final daremos un ESC. para cambia de herramienta y doble ESC para poder cancelar cualquier comando
Inicio de desarrollo de proyecto
Creación de niveles En la barra de navegador de proyectos entraremos a las vistas en alzados tecleando doble clic estando dentro de la vista del alzado teclearemos en teclado LL esto nos activara el cursor para crear niveles y con un clic de inicio y un clic de final lo trazaremos
Propiedades básicas de un muro
Estas se pueden configurar antes de crear los muros o una vez creados los muros Teclearemos WA y la primera propiedad que aparece será la familia a la que pertenece el muro. La segunda propiedad (línea de ubicación del muro) a el lado sobre el cual se inicia a construir un muro. La 3ra propiedad (restricción de base) se refiere al nivel en el que se coloca o refiere la base del muro. La 4ta propiedad (desfase de base) se refiere a la elevación con respecto al nivel referido de la base del muro La 5ta propiedad restricción superior se refiere a el nivel que se puede referir laa parte superior del muro. La 6ta propiedad (desfase superior) se refiere a la altura + o – que se le puede dar a la parte superior del muro con respecto al nivel de muro EDICION DE PERFILES
Funciona para muros suelos y plataformas de construcción y cubiertas. En una vista 3D le daremos 2ble clic al elemento que se quiere editar esto nos permitirá entrar al interfaz de dibujo ( una cruz roja y una palomita verde) y nos aparecerán las herramientas de dibujo con las cuales del daremos a la forma que le queremos dar No se permiten cruzar líneas o dejar contornos separados Creación de suelos En la pestaña de arquitectura encontraremos el comando e suelos de las opciones tomaremos el que dice suelo arquitectónico esto nos activara las herramientas de dibujo con las cuales daremos forma al suelo clic en palomita verde al finalizar
EDICIONES DE MATERIALES Y
CONFIGURACION DE ESTRUCTURA DE
LOS MUROS.
Funciona igual para suelos muros cubiertas plataformas columnas escaleras para todo Teclearemos WA y de la barra de propiedades y daremos en la opción editar tipo esto nos abrirá un atabla de parámetros daremos clic en la opción duplicar y para este ejemplo asignaremos el nombre MURO DE 15cm. Daremos clic en la pestaña editar de la opción estructura Y esto nos abrirá una tabla secundaria de parámetros en donde podremos asignar el grosor y en el apartado material daremos clic en la opción Por categoría y clic en la opción de los 3 puntitos con esto entraremos a navegador de materiales y daremos clic en la opción de un puntito con una cruz azul y daremos clic en la opción de crear nuevo material podremos agregar nombre ala pestaña de agregar y en la pestaña de gráficos los 3 siguientes parámetros sombreado es el color del solido. Patrón de superficie será la textura que se vera por fuera del elemento y podremos agregar color a esas líneas.
pondremos de frente del plano seleccionado y mediante una línea o 2 líneas dibujaremos el perfil de la losa cuando este listo daremos clic en la palomita verde
PERFORACION EN CUBIERTA POR
EXTRUSION
Seleccionaremos la cubierta y nos colocaremos en la vista superior tocaremos la opción que nos aparece en vertical y esto nos activara las herramientas de dibujo con la cual daremos forma a la perforación que quiera hacer en esa cubierta y daremos clic en finalizar
Cubierta por cara
Creación de la masa: en la vista 3D daremos en la pestaña masa y emplazamiento y seleccionaremos la opción masa in situ nos abrirá una ventana la cual cerraremos y podremos agregar un nombre a la cubierta con la herramienta de definir escogeremos el plano o la cara que donde vayamos a crear la cubierta con la herramienta línea de modelo trazaremos una línea diagonal en el plano seleccionado daremos doble ESC. SELECCIONAREMOS LA LINEA creada y daremos clic en la opción crear forma seleccionaremos la 2da línea creada y la desplazaremos hasta el área que se quiera cubrir Con la herramienta rotar invertiremos la 2da línea con respecto a la 1ra y daremos clic en la palomita verde En las opciones de arqui. En las secciones de cubierta tocaremos la sección CUBIERTA POR CARA seleccionaremos la malla y le daremos clic en la opción crear cubierta
VACIOS INTELIGENES en la pestaña de
arquitectura seleccionaremos la opción agujero e iremos al nivel de planta donde se quiera crear la perforación y lo
trazaremos con la herramientas de dibujo daremos clic en finalizar y configuraremos propiedades. cuando se quiera cargar una familia de puertas diferentes habiendo tecleando DR daremos clic en la opción cargar familia y esto nos abrirá un explorador de archivos donde iremos a seleccionar la familia de puerta que se desee y daremos en aceptar. Desde la tecla DR solo se podrá cargar puertas Cuando se quiera cargar un bloque de ventana diferente habiendo tecleado WN iremos a la opción en cargar familia esto nos abrirá el explorador de archivos en donde seleccionaremos la familia de ventanas que se desee desde la tecle WN SOLO SE PODRA CARGAR VENTanas Cargar cualquier tipo de muebles Teclearemos CM e iremos a familia y nos abrirá un explorador de archivos y ahí podremos seleccionar cualquier tipo de bloque que se desee Creación y colocación de columnas En pestaña arquitectura encontraremos el icono pilar de las opciones elegiremos el que se llame pilar arquitectónico y lo colocaremos con un clic en la planta Tarea Traer el proyecto con tipos de piso Tipos de muro Ejes cotas
CONFIGURACION DE ESTRUCTURA
Seleccionaremos la escalera y en la barra de propiedades una vez duplicada la escalera podremos modificar el área de los soportes y en el tipo de tramo podremos modificar los siguientes parámetros SUPERFICIE DE PARTE INTERIOR huella y contrahuella agregando el val4or que se desee según al resultado que se quiera llegar EXPORTAR PLANOS DE REVIRT A AUTOCAD Estando en la vista que se desee pasar iremos a la pestaña de archivos daremos clic en la opción exportar y después en formatos cat en la opción D esto nos abrirá una tabla de parámetros donde daremos clic en la opción de los 3 puntitos y ahí modificaremos en la pestaña unidades y coordenadas cambiaremos a la opción metro en la opción de colores pondremos la opción índice de 255coloresz si se desea que se separe por capas o color verdaero para mandarlo a color cromatico daremos en la opción patrones para verificar las texturas daremos en la opción aceptar y de la opción siguiente elegirimes la ruta que se va a guardar y la versión de autocad BIMOBJECT REVITCITY MUROS CORTINA Teclearemos WA y depende de familia seleccionaremos cortina simple en una vista en planta trazaremos con un clic de inicio y un clic de final el muro dentro de la ventana nos aparecerá un error el cual ignoraremos seleccionare,os al muro e iremos a la opción
superior cortar tocaremos dde nuevo el muro y el borde del muro cortina ( configurar propiedades EDICION Y CONSTRUCCION DE ESCALERA Una ves terminado la construcción de escalera la seleccionaremos la escalera y daremos en editar tipo Soportes Tipo de tramo (huella y contrahuella) Modificaremos los grosores y si se construye o no se construye Creación de dimensiones y cancelerías En una vista en 3D en la pestaña arquitectura tomaremos la herramienta de cortina al seleccionarlo en la vista 3d podremos acercarnos al panel y podremos crear la división de los vidrios al contrario de los vidrios CANCELERIA En la pestaña arquitectura encontraremos el comando MONTANTE Al seleccionarlo podremos cambiar el tipo o familia y daremos clic en las selecciones de muro cortina y listo IMPORTACION DE AUTOCAD A REVIRT En una new hoja en la plantilla arquitectónica habiendo configurado daremos en la pestaña insertar y seleccionaremos importar cad esto nos abrirá un explorador de archivos en donde seleccionaremos el plano que se desee vincular y modificaremos los siguientes parámetros en colores dejaremos en blanco y negro en unidades de importación daremos en negro en capas de niveles daremos todo
MODELADO ESPECIAL
TECLEAREMOS el acceso rápido CM y daremos clic en la opción modelo IN SITU esto nos abrirá una tabla de parámetros donde seccionaremos la categoría de la familia según de elemento que se vaya a crear habiendo seleccionado dareemos un nombre y así entraremos ala interfaz de modelado especial en la pestaña superior izquierda de crear y ahí encontrar4emos las herramientas EXTRUSION Dentro del modelado encontraremos la herramienta extrusión al activarlo aparecen las herramientas de dibujo y con la opción e definir selección con la cara donde se va a trabajar nos pondremos frente al plano y dibujaremos el/los perfiles que se van a extruir BARRIDO (el comando funciona trazando un camino para adaptar un perfil) Al seleccionar el comando daremos clic en boceto de camino después tocaremos la herramienta de perfil y seleccionamos el plano nos ponemos de frente al plano y trazaremos el recorrido en la primera línea trazada se colocara un eje perpendicular a la línea daremos clic en la palomita verde pa finalizar y en la opción editar perfil y trazaremos el perfil que se adaptara a la forma FUNDIDO (funciona uniendo dos piezas a una altura) al seleccionar la herramienta definiremos el plano y con las herramientas de dibujo trazaremos la 1ra parte daremos en la herramienta editar superior y con las herramienta Trazaremos la 2da parte nota: puede estar FUNDIDO DE BARRIDO funciona uniendo 2 perfiles mediante un recorrido os cuales pueden desfasarse de su lugar de origen al
seleccionar la herramienta boceto de camino definiremos el planoy mediante una línea trazaremos nuestro camino nos colocara ejes al inicio y final de la construcción de la línea daremos en finalizar para seleccionaremos la herramienta editar perfil y con las herramientas de dibujo trazaremos el 1er perfil que se adaptara a el camino con palomita verde finalizaremos el 1er perfil seleccionaremos editar perfil 2 y con las herramientas de dibujo daremos forma al 2do perfil .20 x .40cm REVOLLUCION Dentro de las herramientas de modelado especial encontraremos la herramienta ( este comando funciona en planos verticales) y funciona dibujando la mitad de un perfil que se quiera construir a 360 grados cuando este dibujada la mitad de la figura perfil línea de eje alinearemos al sentido que se construira FORMAS VACIAS este comando cortara únicamente lo que este en modelado especial y funciona igual que los comandos para crear figuras solidas CREACION DE LA PERSPECTIVA DE LA CAMARA En una vista en planta iremos ala pestaña vista y en la herramienta vista 3d tomaremos la opción cámara daremos clic de inicio y de final trazaremos la cara que se quiera mostrar en la barra de propiedades podremos modificar opciones de visualización podremos modificar las líneas de croquis y el fondo. CREACION DE UN CORTE En la planta donde se quiera crear la vista iremos a la pestaña vista y tomaremos la opción sección y trazaremos un alinea que atraviese
En la pestaña arquitectura encontraremos habitación al seleccionar acercaremos el cursor a los espacios daremos un clic y listo Texto en planos Iemos a la pestaña anotar y seleccionamos el texto con el símbolo A En propiedades ajustamos la fuente y el tamaño de la letra. INDICADOR DE NIVEL EN PLANTA En la pestaña de anotar encontraremos cota de elevación y daremos clic sobre los suelos donde se quiera obtener el nivel TEXTO MODELADO en una vista 3d con la herramienta definir plano seleccionamos la cara donde vallamos a escribir el texto daremos clic en texto modelado y escribimos y con un clic colocaremos la volumetría IMPRESIÓN DE UN PLANO Una vez cargadas las vistas a las solapas daremos clic en pestaña archivo en la opción de imprimir esto nos abrirá una tabla de configuraciones donde daremos clic en configurar seleccionamos el tamaño del papel pondremos la opción de centrar y activaremos el zoom daremos clic en siguiente y en vista previa estos nos permitirá guardar nuestro archivo en pdf. VINCULAR UNA SOLAPA DE PLANO DE AUTOCAD Una vez cargada la solapa daremos clic en la opción editar familia borraremos en el marco original y ajustaremos las dimensiones del marco según del plano que se quiera imprimir daremos clic en la pestaña insertar y en la opción importar cad y esto nos permitirá poder jalar un pie de plano o un cuadro de datos daremos clic en cargar proyecto y sobrescribiremos en la familia existente
PESTAÑA ESTRUCTURAL
Abriremos una nueva hoja de trabajo en la plantilla estructural configuraremos unidades y crearemos niveles y crearemos nuestra retícula de ejes CREACION DE COLUMNAS Dentro de la pestaña estructura daremos clic en el comando pilar de la familia tomaremos el tipo de concreto daremos en configurar tipo y daremos en sus dimensiones seleccionaremos en rejillas y haremos una selección de nuestros ejes daremos clic en finalizar y configuraremos sus dimensiones DADO DE SIMENTACIO A partir de la columna creada darmeos clic en la opción editar tipo y duplicaremos la familia y daremos nombre dado de cimentación configuraremos las nuevas medidas y seleccionaremos nuevamente el comando en rejillas pero estando en el nivel mas bajo colocaremos nuestro dado de cimentación daremos clic en finalizar y configuramos sus propiedades N zapatas aisladas EN LA PESTAÑA ESTRUCTURAL LA OPCION Aislada y configuraremos sus dimensiones en la barra de editar tipo volveremos a seleccionar en rejillas haremos una selección de los ejes y daremos en finalizar QN SA
Y en las opciones de orientación podremos cambiar la forma con la se creara con respecto elemento y podremos modificar en la barra de propiedades el grosor y la familia y el num de elementos colocados Creación de una barra de acero APARTIR DE UN BOCETO DE CAMINO Seleccionaremos la herramienta armadura y tomaremos de métodos la herramienta boceto de camino daremos un clic sobre un elemento en el el que se valla a trabajar y posteriormente haremos con las herramientas de dibujo trazaremos la forma de la barra de acero y en la barra d propiedades podremos determinar cuantas barras de acero que conformaran el dibujo Cargar una familia de estribo para dos elementos estructurares Iremos a la pestaña estructura y seleccionamos armadura damos clic en la opción cargar formas estos nos abrirá un explorador de archivos donde iremos a la carpeta ingles y damos clic en la carpeta estructural rebar shapes seleccionaremos todas las las familias y le damos clic en abrir Caja de sección rápida al tocar un elemento en las herramientas superiores encontraremos el cuadro de sección comando rápido DX esto nos abrirá la caja de sección rápida Visualización de solido de elementos estructurales Seleccionaremos los elementos que se quieran resaltar iremos a la barra de propiedades y en el apartado de estados de visibilidad daremos en la pestaña editar y daremos clic en la opción ver como solido y ver si tapar nos aparecerá el diámetro y el grosor Agregar transparencia a los elementos
Seleccionaremos los elementos estructurales daremos clic derecho y podremos modificar gráficos en vista y por elemento daremos valor de 50 x 80 ESTRUCTURA A ARQUITECTURA Y DE IGUAL MANERA VINCULAR UN PROCETO DE REVIRT ESTANDO en la plantilla arquitectónica y habiendo configurado unidades daremos clic en la pestaña insertar esto nos abrirá un explorador de archivos en donde iremos a seleccionar el archivo que se desee vincular y con esto abriremos el archivo de la plantilla arquitectónica. ENLAZAR UN VINCULO Teniendo el proyecto de plantilla lo seleccionamos y le damos en gestionar vinculo seleccionaremos niveles y rejilla y damos clic en aceptar y nuevamente en aceptar en la ventana que aparece por ultimo seleccionamos en desagrupar TABLA VG Teclearemos VG y nos aparecerá donde podremos palomear y des palomear familias completas para apagarlas APARECER O CFEAR PLANOS NO VISIBLES En pestaña vista daremos clic en el icono vista de planos seleccionaremos planos e planta y seleccionaremos en todos los no visibles y damos en aceptar
