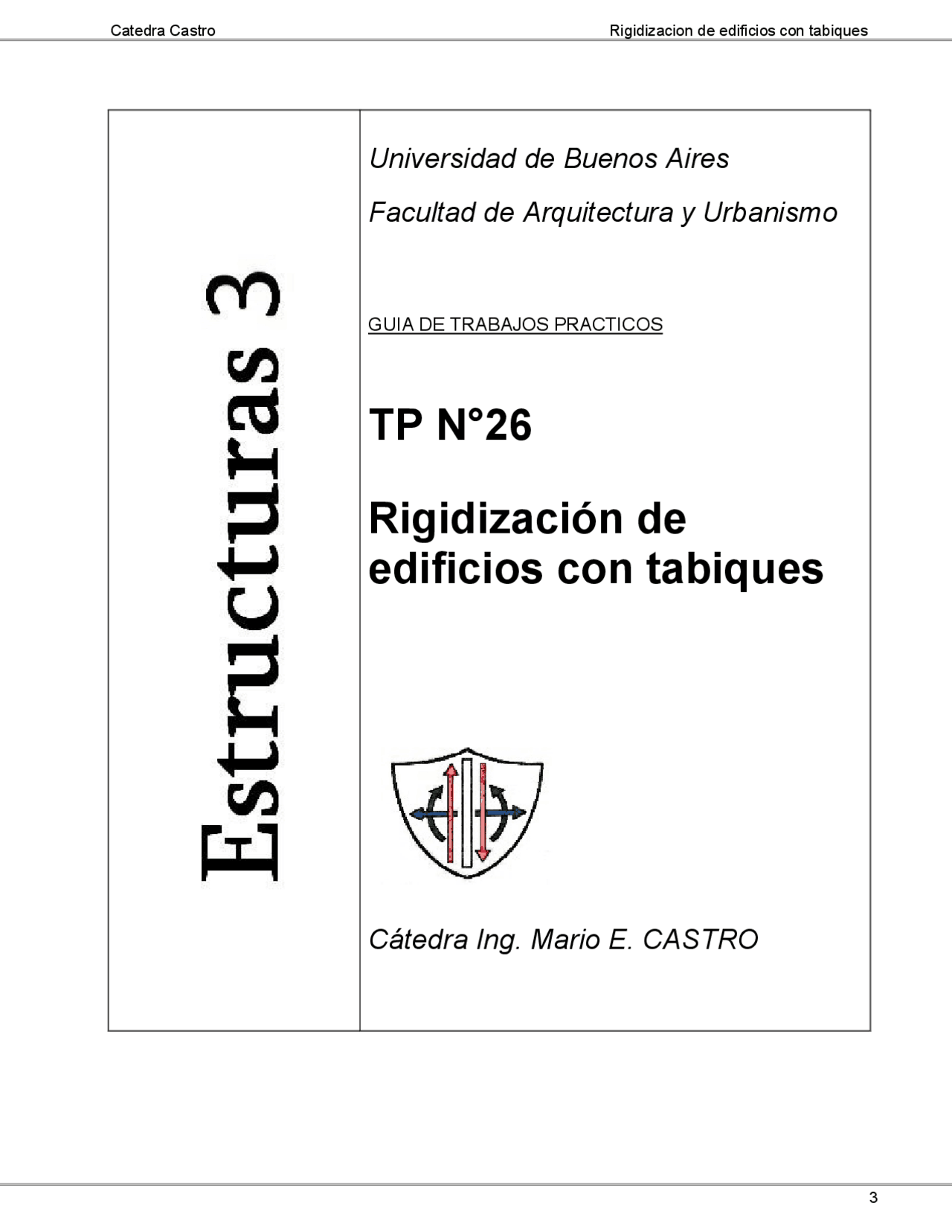

Catedra Castro
Rigidizacion de edificios con tabiques
3
Universidad de Buenos Aires
Facultad de Arquitectura y Urbanismo
GUIA DE TRABAJOS PRACTICOS
TP N°26
Rigidización de
edificios con tabiques
Cátedra Ing. Mario E. CASTRO
pf3
pf4
pf5
pf8
pf9
pfa
pfd

Vista previa parcial del texto

¡Descarga Rigidización de edificios con tabiques y más Apuntes en PDF de Análisis Estructural solo en Docsity!

Catedra Castro Rigidizacion de edificios con tabiques

Universidad de Buenos Aires

Facultad de Arquitectura y Urbanismo

GUIA DE TRABAJOS PRACTICOS

TP N°

Rigidización de

edificios con tabiques

Cátedra Ing. Mario E. CASTRO

Recursos para el diseño de Estructuras Resistentes

Esfuerzos que toman los tabiques como elementos de rigidización del edificio

Edificio de 4 pisos de 3m de altura cada uno. Planta baja de 4m de altura. No posee subsuelos. El análisis se realiza para los valores obtenidos para el Primer piso.

Cargas: q (^) D = 0.8 t/m^2 q (^) L = 0.3 t/m^2 Hormigón: f’c = 25 MPa

Análisis:

  • Verificar la condición de indesplazabilidad (desplazabilidad limitada) para cada dirección. Para la planta del edificio analizada:
  • Definir el desplazamiento que se producirá en la planta indicada para cada dirección.
  • Hallar el esfuerzo de corte y el momento flexor que recibirá cada tabique para cada dirección.
  • Definir el esfuerzo de corte y el momento flexor de dimensionado de cada tabique.

W (^) x = 10t

W (^) y = 20t

Recursos para el diseño de Estructuras Resistentes

I 1 2 3 4 5

6

7

2. Determinar del baricentro (G)

Se posicionan los ejes de referencia x e y

Al ser la planta rectangular, dicho baricentro (G), se encuentra en la intersección de sus diagonales:

xG = 14 m yG = 6 m

3. Determinar el centro de rigidez (CR) o baricentro de las inercias

Los tabiques encargados de tomar la traslación son aquellos tabiques que se ubican paralelos a la dirección del viento. Solo se consideran los tabiques dispuestos de modo tal que aporten su inercia mayor.

x CR = I 1 * x 1 + I 2 * x 2 + I 3 * x 3 + I 4 * x 4 + I 5 * x 5 y CR =

I 6 * y 6 + I 7 * y 7

+I +I 3 +I 4 +I 5 6 + I 7

I = 8.53m^4

I = 3.60m 4

I = 3.60m 4

I = 3.60m 4

I = 8.53m^4

x 1 = 0.1m

x 2 = 10m

x 3 = 14m

x 4 = 18m

x 5 = 27.9m

I = 0.017m 4

I = 0.91m 4

y 6 = 2m

y 7 = 11.9m

1 2 I

Catedra Castro Rigidizacion de edificios con tabiques

x CR = 8.53m 4 * 0.1m + 3.6m 4 * 10m+ 3.6m 4 * 14m+ 3.6m 4 * 18m+ 8.53m 4 * 27.9m

= 14m

27.86m 4

yCR

0.017m4* 2m + 0.915m4* 11.9m = 11.72m

Se presenta el siguiente ordenamiento, a modo de resumen:

4. Determinar la excentricidad (e)

Se determina en este ejemplo la acción del viento sobre ambas caras. e (^) x= xCR – xG = 14 m – 14 m = 0, e (^) y= yCR – yG = 11,72 m – 6 m = 5.72 m

Para acción del viento sobre la cara mayor (W (^) y) → ex = 0, la planta tiende a trasladarse en dirección “y”.

En cambio, para la acción del viento sobre la cara menor (W (^) x), → ey ≠ 0, la planta tiende a rototrasladarse (rotación anti horaria) por la existencia de un momento torsor: Mt = W (^) x * e (^) y

Catedra Castro Rigidizacion de edificios con tabiques

Análisis de las fuerzas que tomará cada tabique

W 1 =

W 2 =

W 3 =

W 4 =

W 5 =

I 1

ΣIi

I 2

ΣI i

I 3

ΣI i

I 4

ΣIi

I 5

ΣIi

* W^ y

* W^ y

* W^ y

* W^ y

* W^ y

8.53m 4 W 1 = 27.86m 4

  • 20t = 0.3062* 20t = 6.123t

3.6m^4 W 2 = 27.86m 4

  • 20t = 0.1292 * 20t = 2.584t

3.6m^4 W 3 = 27.86m 4

  • 20t = 0.1292 * 20t = 2.584t

3.6m^4 W 4 = 27.86m 4

  • 20t = 0.1292 * 20t = 2.584t

8.53m 4 W 5 = 27.86m 4

  • 20t = 0.3062* 20t = 6.123t

W 6 = 0

W 7 = 0

VERIFICACIÓN:

W (^) Total = W 1 +W 2 + W 3 + W 4 + W (^5)

20t = 6,123t + 2,584t + 2,584t + 2,584t + 6,123t

Para dimensionar los tabiques tendré que saber el corte a nivel de cada planta. Es mucho más práctico calcular el corte en cada tabique sabiendo que V1=35t (corte a nivel del 1° piso)

V1= 0,3062.35t= 10,72t

V2= 0,1292.35t= 4,52t

V3= 0,1292.35t= 4,52t

V4= 0,1292.35t= 4,52t

V5= 0,3062.35t= 10,72t

V6= 0t

V7= 0t

VERIFICACIÓN:

VTotal = V 1 +V 2 + V 3 + V 4 + V 5

35t=10.72t + 4.52t +4.52t + 4.52t + 10.72t

Recursos para el diseño de Estructuras Resistentes

6. Determinar el momento flexor que toma cada tabique según la dirección “y” del viento

Momento flexor global para dirección “y” → M = 240tm

El momento flexor para cada tabique será: (los porcentajes de repartición son los mismos que los obtenidos para el esfuerzo de corte)

M 1 = 0.3062 * 240tm = 73.49tm

M 2 = 0.1292 * 240tm = 31.01tm M 3 = 0.1292 * 240tm = 31.01tm

M 4 = 0.1292 * 240tm =31.01tm M 5 = 0.3062 * 240tm = 73.49tm

M 6 = 0

M 7 = 0

VERIFICACIÓN:

MTotal = M 1 +M 2 + M 3 + M 4 + M 5

240tm = 73.49tm 31.01tm + 31.01tm + 31.01tm + 73.49tm

Recursos para el diseño de Estructuras Resistentes

1 2 3 4 5 6 7

b. Rotación

W (^) x = 10t

e (^) y= 5.72 m

x 1 = 14m – 0.10m = 13.90m I 1 * x 2 = 8.53m^4 * (13.90m) 2 = 1648.08m^6 x 2 = 14m – 10m = 4m I 2 * x 2 = 3.60m^4 * (4m)^2 = 57.6m^6 x 3 = 14m – 14m = 0 I 3 * x 2 = 3.60m^4 * (0) 2 = 0 x 4 = 18m – 14m = 4m I 4 * x 2 = 3.60m^4 * (4m)^2 = 57.6m^6 x 5 = 27.9m – 14m = 13.9m I 5 * x 2 = 8.53m^4 * (13.9m) 2 = 1648.08m^6 y 6 = 11.72m – 2m = 9.72m I 6 * y 2 = 0.017m^4 * (9.72m)^2 = 1.606m^6 y 7 = 11.9m – 11.72 m = 0.18m I 7 * y 2 = 0.91m^4 * (0.18m) 2 = 0.029m^6 Total = 3413m 6

Catedra Castro Rigidizacion de edificios con tabiques

c. Roto-traslación

Valores finales:

W 1 = (0 – 0.1987) * W (^) x = - 0.1987 * 10t = -1.987t

W 2 = (0 – 0.0241) * W (^) x = - 0.0241 * 10t= - 0.241t

W 3 = (0 +0) * W (^) x = 0 * 10t= 0

W 4 = (0 + 0.0241) * W (^) x = 0.0241 * 10t = 0.241t

W 5 = (0 + 0.1987) * W (^) x = 0.1987 * 10t = 1.987t

W 6 = (0.0183 + 0.0003) * W (^) x = 0.0186 * 10t = 0.186t

W 7 = (0.982 - 0.0003) * W (^) x = 0.9817 * 10t = 9.817t

Los signos son positivos si el desplazamiento coincide con el de la traslación.

VERIFICACIÓN (equivalencia de fuerzas dirección y): W (^) Total = W 1 + W 2 + W 3 + W 4 + W (^5)

0t = (-1.987) + (-0.241t) + 0 + 0.241t + 1.987t

VERIFICACIÓN (equivalencia de fuerzas dirección x): W (^) Total = W 6 + W (^7)

10t = 0.186t + 9.817t

Catedra Castro Rigidizacion de edificios con tabiques

9. Valores finales de dimensionamiento:

T V (^) viento x [t] Vviento y [t] VDimendionado [t] M (^) viento x [tm] M (^) viento y [tm] MDimendionado [tm]

T 1 3.48 10.72 10.72^ 23.84 73.49 73.

T 2 0.42 4.52 4.52 2.89 31.01 31.

T 3 0 4.52 4.52 0 31.01 31.

T 4 0.42 4.52 4.52 2.89 31.01 31.

T (^5) 3.48 10.72 10.72 (^) 23.84 73.49 73.

T 6 0.32 0 0.32 2.20 0 2.

T 7 17.18 0 17.18 117.80 0 117.
