Un trabajador coloca el pliego en
la posición en que pueda ser
pinzado por el rodillo.
El giro del rodillo empuja al carro
que introduce la rama ya entintada
en la prensa del tórculo y se
imprime el pliego.
A
BC
E
Tintero
Rodillo
Cama: zona mullida
del rodillo que
presiona el pliego
contra la rama.
Un operario
coloca
el pliego.
Otro operario
recoge el pliego
ya impreso.
Los rodillos mezclan,
baten y reparten la tinta
Carro con
la rama
Rama
Sobresalen los tipos
de la plataforma del
carro
Se pinza el pliego 1 en la cama
Se repite la operación con el 3.
El rodillo actúa de tórculo e
imprime el pliego 1.
Rama: bastidor de
hierro donde están los
tipos compuestos
formando la página
En el siglo XIX se produce una revolución
editorial. Con la proliferación de escuelas,
universidades hay un aumento exponencial
del número de lectores. Se necesitan más
libros, folletos y periódicos. De esta
necesidad surgen máquinas más rápidas y
eficaces. La prensa de superficies planas,
con su impresión irregular y lenta, hace
necesario un desarrollo técnico que cubra
las necesidades del momento.
Es la prensa cilíndrica, tipo tórculo, la que se
impone por su calidad de impresión y su
facilidad de manejo.
Manecillas
para controlar
la salida de tinta El camino
de la tinta
1
3
El pliego pinzado es arrastrado
por el rodillo.
2
Un trabajador recoge el pliego ya
impreso o cae sobre los sucesivos
pliegos ya impresos.
4
Era la época en la que se buscaba
mecanizar la colocación de las
piezas, en este caso el pliego, en
la herramienta. De esa manera se
ahorraba tiempo y el producto
final era impecable.
1
2
3
4
LOS TIEMPOS DE LA ROTOPLANA
Empieza
a salir el
pliego 2
El 3 es
pinzado
DSe coloca el 3 para ser pinzado.
1
1
1
1
1
3
33
2
22
DOCUMENTACIÓN: FRANCISCO PELÁEZ GUERRA

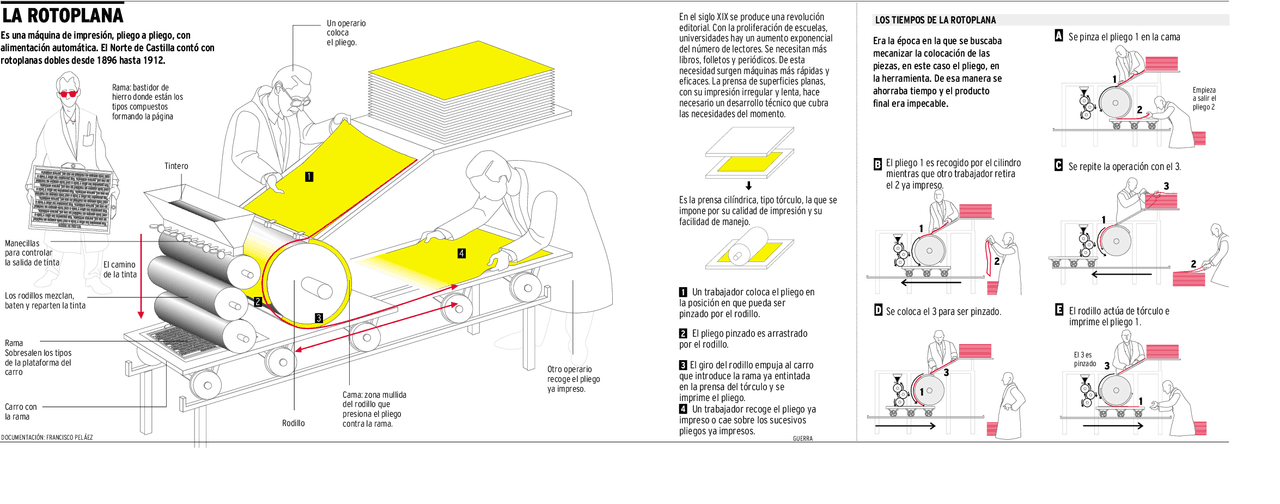

LA ROTOPLANA
Es una máquina de impresión, pliego a pliego, con
alimentación automática. El Norte de Castilla contó con
rotoplanas dobles desde 1896 hasta 1912.
El pliego 1 es recogido por el cilindro
mientras que otro trabajador retira
el 2 ya impreso.
