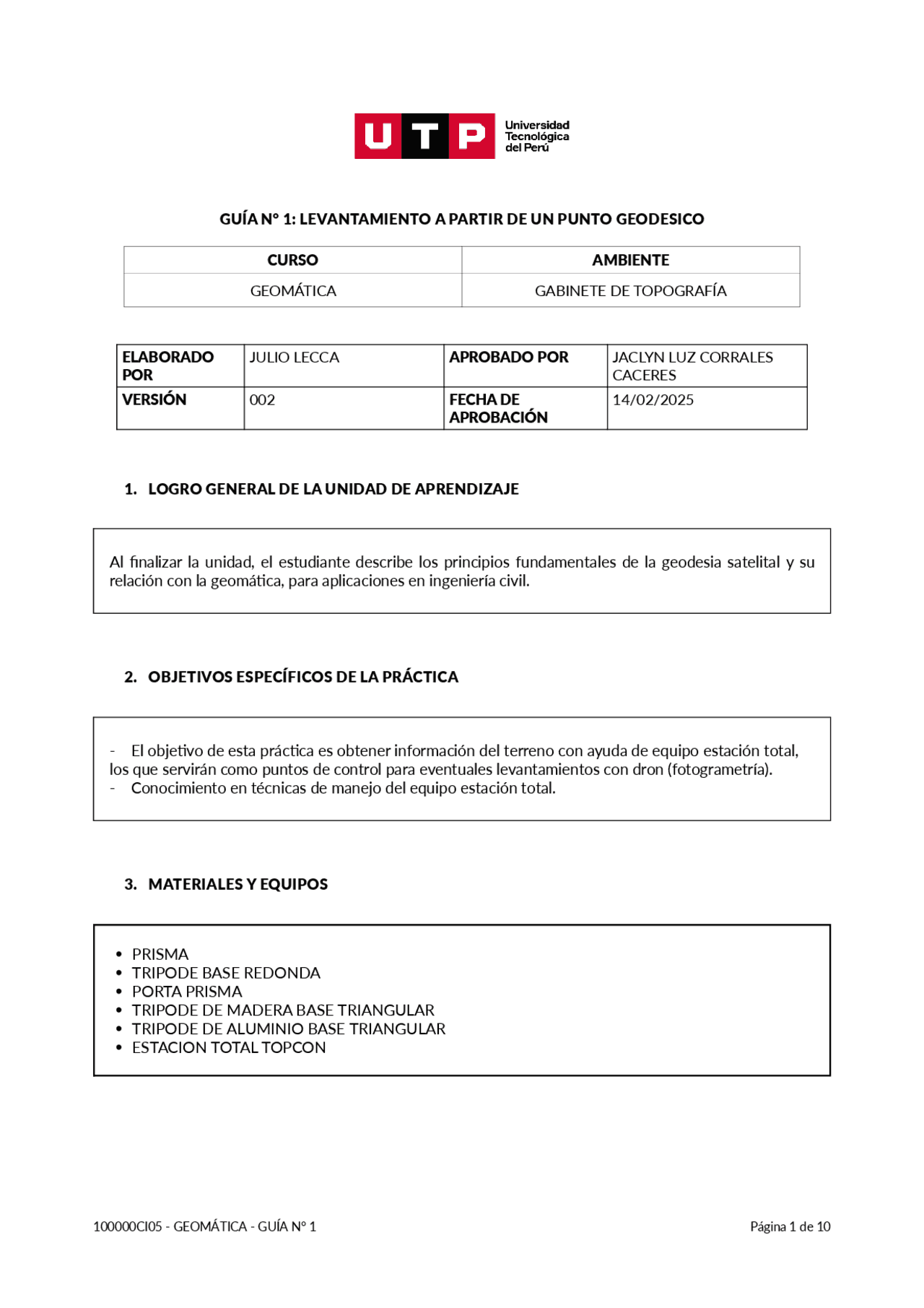

GUÍA N° 1: LEVANTAMIENTO A PARTIR DE UN PUNTO GEODESICO
CURSO AMBIENTE
GEOMÁTICA GABINETE DE TOPOGRAFÍA
ELABORADO
POR
JULIO LECCA APROBADO POR JACLYN LUZ CORRALES
CACERES
VERSIÓN 002 FECHA DE
APROBACIÓN
1. LOGRO GENERAL DE LA UNIDAD DE APRENDIZAJE
Al finalizar la unidad, el estudiante describe los principios fundamentales de la geodesia satelital y su relación con la geomática, para aplicaciones en ingeniería civil.
- OBJETIVOS ESPECÍFICOS DE LA PRÁCTICA
- El objetivo de esta práctica es obtener información del terreno con ayuda de equipo estación total, los que servirán como puntos de control para eventuales levantamientos con dron (fotogrametría).
- Conocimiento en técnicas de manejo del equipo estación total.
- MATERIALES Y EQUIPOS PRISMA TRIPODE BASE REDONDA PORTA PRISMA TRIPODE DE MADERA BASE TRIANGULAR TRIPODE DE ALUMINIO BASE TRIANGULAR ESTACION TOTAL TOPCON
4. PAUTAS DE SEGURIDAD
4.1. Referencias Bibliográficas
Protocolo de Seguridad para los laboratorios y talleres del Dpto. de Ingeniería Civil.
4.2. Pautas de Seguridad
PELIGRO RIESGO POTENCIAL
Mecánico Partes punzocortantes en movimiento de una maquinaria/equipo. Aplastamiento. Cortes. Eléctrico Contacto con electricidad estática/fenómenos térmicos. Electrocuciones. Quemaduras. Ruido y vibraciones Sordera Temporal. Trastornos de comportamiento. Choque con objetos inmóviles Laceración de la piel. Inflamación cutánea. Dermatitis. Manipulación de herramientas manuales Golpes/ cortes/ punzonamiento por objetos o herramientas Manipulación de equipos con ejes de rotación. Patologías en el aparato auditivo. Proyección de fragmentos o partículas Golpes/cortes/laceración cutánea Carga Física Inflamación Lumbar
4.3. Procedimiento de Seguridad
a. Uso obligatorio del Equipo de Protección Personal, según requerimiento de la experiencia e
indicaciones presentes en la señalización.
b. Cumplimiento de la señalética presente en cada ambiente especializado. c. En la manipulación de sustancias inflamables, almacenar en áreas restringidas los insumos, y en caso de uso hacerlo en un área libre de obstáculos u otros insumos inflamables.
En el proceso del levantamiento, se instalará puntos de control topográfico enlazado a la Red Geodésica Nacional GPS en el sistema WGS84, estableciendo en cada uno de ellos sus coordenadas UTM y de ser necesarias sus coordenadas geográficas. El personal, equipo y materiales deberán cumplir entre otros, con los siguientes requisitos: a. Personal Se implementarán cuadrillas de topografía en número suficiente para tener un flujo ordenado de operaciones que permitan la ejecución de las obras de acuerdo a los programas y cronogramas. El personal deberá estar calificado para cumplir de manera adecuada con sus funciones en el tiempo establecido. Las cuadrillas de topografía estarán bajo el mando y control de un Ingeniero especializado en topografía con la experiencia requerida en el contrato. b. Equipo Se deberá implementar el equipo de topografía necesario, capaz de trabajar con el grado de precisión necesario, que permita cumplir con las exigencias y dentro de los rangos de tolerancia especificados. Asimismo, se deberá proveer el equipo de soporte para el cálculo, procesamiento y dibujo. c. Materiales Se proveerá los materiales en cantidades suficientes y las herramientas necesarias para la cimentación, monumentación, estacado y pintura. Las estacas deben tener área suficiente que permita anotar marcas legibles.
6. PROCEDIMIENTO (DESARROLLO DE LA PRÁCTICA)
LEVANTAMIENTO A PARTIR DE UN PUNTO BM (CAMPO)
La práctica será desarrollada en grupos y cada uno realizará el levantamiento con estación total, tomando como base un punto Georreferenciado del IGN-BM que será indicado por el docente. PROCEDIMIENTO 01: CENTRADO (ESTACIONAMIENTO) DE LA ESTACIÓN TOTAL TOPCON OS-105 CON PLOMADA ÓPTICA Libere las patas ajustables del trípode. Manteniendo el trípode en posición vertical, deslice las patas hasta que la base nivelante quede a la altura del mentón de la persona que va a realizar las lecturas. Asegure las patas deslizantes del trípode. Coloque el trípode sobre el punto a estacionar (BM conocido), distribuyendo las patas formando un triángulo equilátero (aproximadamente), de tal manera que la base quede nivelada. Asegúrese que las patas estén firmes sobre el terreno. Coloque y ajuste la Estación Total (ET) sobre el trípode. Sujete dos de las patas del trípode y visando a través de la plomada óptica, gire sobre la tercera
pata tratando de que la visual quede sobre la estaca. Asegure las patas en el terreno. Verifique que la plomada óptica sigue sobre el punto de estación. En caso se haya descentrado, afloje el tornillo de sujeción de la ET de la base nivelante y desplácelo (no girar) sobre ésta hasta que quede perfectamente centrado. Ajuste nuevamente el tornillo de sujeción. Nivele la burbuja circular de la base de la ET; para ello deslice la corredera de dos de las patas del trípode en el sentido necesario. Sólo debe trabajar con dos de las patas, la tercera debe mantenerse en su posición. Observe a través de la plomada óptica y verifique que el ET no esté descentrado. Si se descentró, afloje nuevamente el tornillo de sujeción de la ET y desplace (no gire) el equipo sobre la base. Ajuste nuevamente el tornillo de sujeción. Si la burbuja circular se descentrara, repita el procedimiento desde el paso 9. Colocar la batería, observando la posición correcta de colocación y presione la tecla {ɸ} para encender la ET. La primera pantalla que observará es la de NIVEL ELECTRÓNICO. Afinar la nivelación del equipo con los tornillos nivelantes. Observe a través de la plomada óptica y verifique que el ET no esté descentrado. Si se descentró, afloje nuevamente el tornillo de sujeción de la ET y desplace (no gire) el equipo sobre la base. Ajuste nuevamente el tornillo de sujeción. Verifique el nivel electrónico, si se descentrara repetir desde el paso 14. PROCEDIMIENTO 02: LECTURA DE DISTANCIAS Y ÁNGULOS CON LA ESTACIÓN TOTAL TOPCON OS- 105 La Estación Total Topcon OS-105 tiene dos modos de trabajo: Modo Teodolito y Modo Estación Total. Esta práctica se realiza en Modo Teodolito. A continuación, se muestra el Panel de Operación:
HA-R: Ángulo Horizontal, a la derecha (Horizontal Angle Right): Teclado en la pantalla: {TILT}: regresa a la pantalla NIVEL ELECTRÓNICO {0SET}: coloca ángulo horizontal en 0°0’0” {MEAS}: realiza medición de distancias y ángulos PROCEDIMIENTO PARA LA LECTURA DE ÁNGULOS Y DISTANCIAS CON LA ESTACIÓN TOTAL Mientras la ET no esté bien nivelada, su sistema impedirá poder realizar mediciones, sólo aparecerá en la pantalla la opción NIVELAR. Finalizada la estación de la ET, se procede a seleccionar una de las pestañas [SHV] o [SHVdist]. Se visa hacia el punto de referencia (que puede ser otro vértice de la poligonal), en donde se debe colocar un prisma. Asegurarse que el prisma esté vertical. Visado el prisma, se procede a presionar la tecla {0SET} en la pantalla, la tecla {0SET} parpadeará y se deberá presionar nuevamente {0SET} para confirmar. Se establecerá en 0°0’0” como el ángulo horizontal en el punto de referencia. Para medir distancias, se visa al prisma y se presiona la tecla {ENT} en el panel o {MEAS} en la pantalla. La ET iniciará la medición mostrando la siguiente pantalla: La ET continuará calculando la distancia hasta que se presione {STOP} en la pantalla. PROCEDIMIENTO PARA LA TOMA DE DATOS EN LA LIBRETA Antes de iniciar las mediciones de ángulos y distancias con la ET, se deberá medir la altura instrumental, que es la distancia desde la parte superior del punto (estaca) hasta el eje del anteojo de la ET. Anotar este dato en la libreta. Adicionalmente, se deberá establecer la altura del prisma de tal manera que pueda ser visado desde la ET hasta cualquier parte de la zona de trabajo. Anotar este dato en la libreta. Para cada punto, se deberá anotar en la libreta: Si se trabaja en la pestaña [SHV]: Distancia Inclinada, Ángulo Vertical, Ángulo Horizontal. Si se trabaja en la pestaña [SHVdist]: Distancia Horizontal, Distancia Vertical, Ángulo Horizontal.
Luego de aprender a utilizar la ET, en grupos deberán realizar el siguiente ejercicio. Estacionar el nivel y centrar la burbuja esférica. Señalar n puntos en el terreno, distribuidos de manera circular. (“n” corresponde al número de alumnos del grupo). Registrar, para cada punto, la distancia horizontal e inclinada entre el equipo y el punto fijado. Medir el ángulo horizontal entre punto y punto. Calcular las distancias horizontales medidas con la ET. Dibujar el polígono conformado con la ET, debidamente acotado. Resultados a Obtener: ✓ Información de puntos de un terreno utilizando equipo estación total, a partir de un BM conocido (levantamiento). ✓ Representación de los puntos del terreno en un plano considerando una escala apropiada, según la extensión del terreno (DWG).
7. ENTREGABLES
NOTA INDIVIDUAL:
Se evaluará un examen de conocimientos en base a la lectura de la guía (5 puntos). NOTA GRUPAL: Se presentará un informe grupal en la semana posterior al laboratorio realizado (15 puntos). FORMATO DE INFORME: El informe será grupal y deberá contener. Obligatoriamente y en el orden indicado los siguientes puntos: i. Introducción Breve descripción general del tema de la práctica y del contenido del informe. ii. Objetivos de la práctica. iii. Equipo necesario. iv. Trabajo de campo y gabinete Descripción de los equipos y procedimientos utilizados para el trabajo de campo y gabinete. v. Resultados obtenidos Se anexará los puntos levantados. vi. Evaluación de resultados Realizar un análisis de la información levantada y contrastar con el terreno. vii. Comentarios y conclusiones Posibles fuentes de error en el trabajo de campo y gabinete. Cualquier observación o comentario que se considere relevante. viii. Anexos Archivo Fotográfico descriptivo Planos dibujados en AutoCAD Civil 3D ix. Referencias Bibliográficas.
8. FUENTES DE INFORMACIÓN COMPLEMENTARIA
Jack McCormac. Topografía. 7ma edición. Editorial Limusa Norma Técnica Geodésica: Posicionamiento Geodésico con Receptores del Sistema Satelital de Navegación. Especificaciones Técnicas Generales. (2013): Topografía y georreferenciación.
