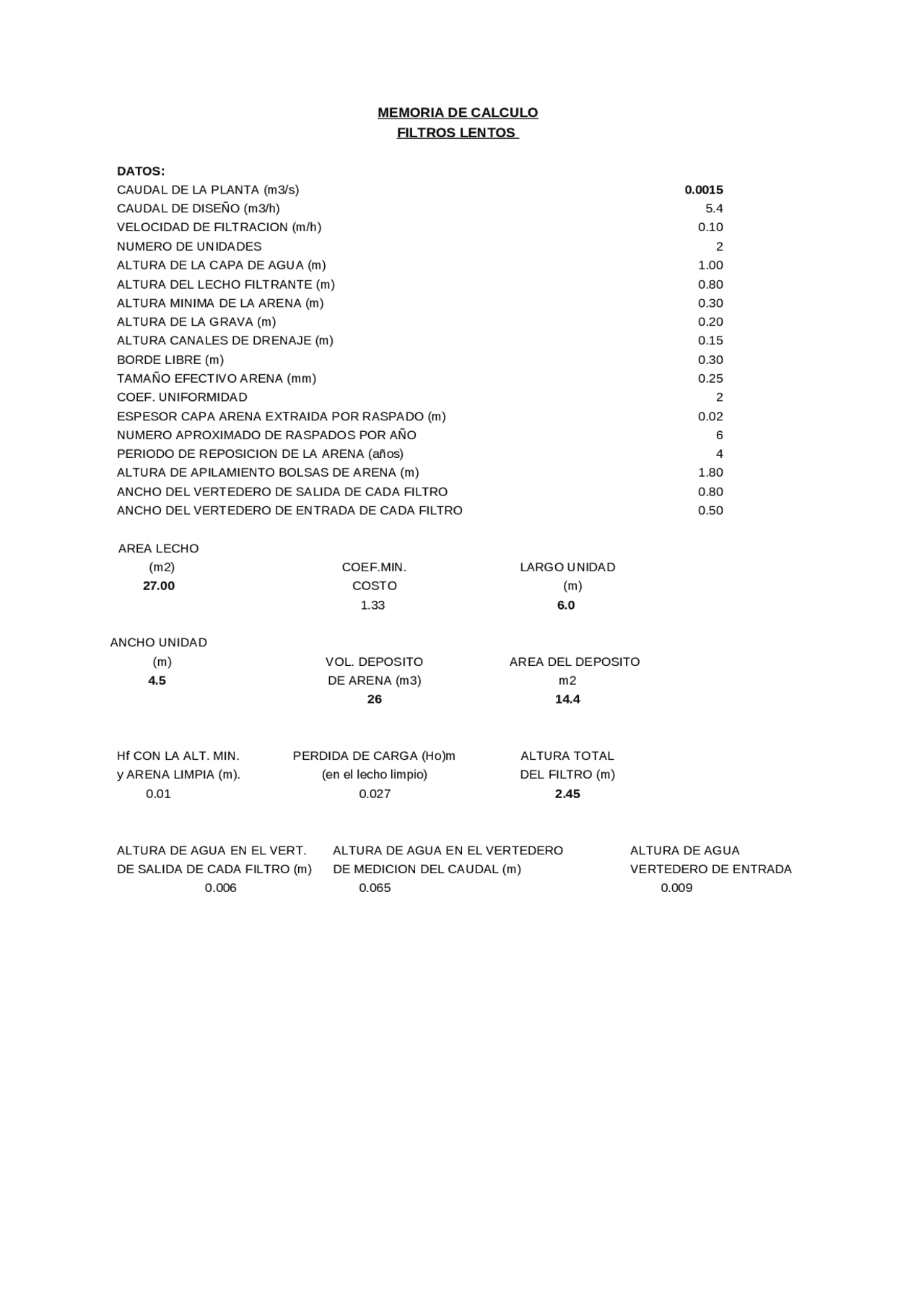

MEMORIA DE CALCULO
FILTROS LENTOS
DATOS:
CAUDAL DE LA PLANTA (m3/s) 0.0015
CAUDAL DE DISEÑO (m3/h) 5.4
VELOCIDAD DE FILTRACION (m/h) 0.10
NUMERO DE UNIDADES 2
ALTURA DE LA CAPA DE AGUA (m) 1.00
ALTURA DEL LECHO FILTRANTE (m) 0.80
ALTURA MINIMA DE LA ARENA (m) 0.30
ALTURA DE LA GRAVA (m) 0.20
ALTURA CANALES DE DRENAJE (m) 0.15
BORDE LIBRE (m) 0.30
TAMAÑO EFECTIVO ARENA (mm) 0.25
COEF. UNIFORMIDAD 2
ESPESOR CAPA ARENA EXTRAIDA POR RASPADO (m) 0.02
NUMERO APROXIMADO DE RASPADOS POR AÑO 6
PERIODO DE REPOSICION DE LA ARENA (años) 4
ALTURA DE APILAMIENTO BOLSAS DE ARENA (m) 1.80
ANCHO DEL VERTEDERO DE SALIDA DE CADA FILTRO 0.80
ANCHO DEL VERTEDERO DE ENTRADA DE CADA FILTRO 0.50
AREA LECHO
(m2) COEF.MIN. LARGO UNIDAD
27.00 COSTO (m)
1.33 6.0
ANCHO UNIDAD
(m) VOL. DEPOSITO AREA DEL DEPOSITO
4.5 DE ARENA (m3) m2
26 14.4
Hf CON LA ALT. MIN. PERDIDA DE CARGA (Ho)m ALTURA TOTAL
y ARENA LIMPIA (m). (en el lecho limpio) DEL FILTRO (m)
0.01 0.027 2.45
ALTURA DE AGUA EN EL VERT. ALTURA DE AGUA EN EL VERTEDERO ALTURA DE AGUA
DE SALIDA DE CADA FILTRO (m) DE MEDICION DEL CAUDAL (m) VERTEDERO DE ENTRADA
0.006 0.065 0.009
