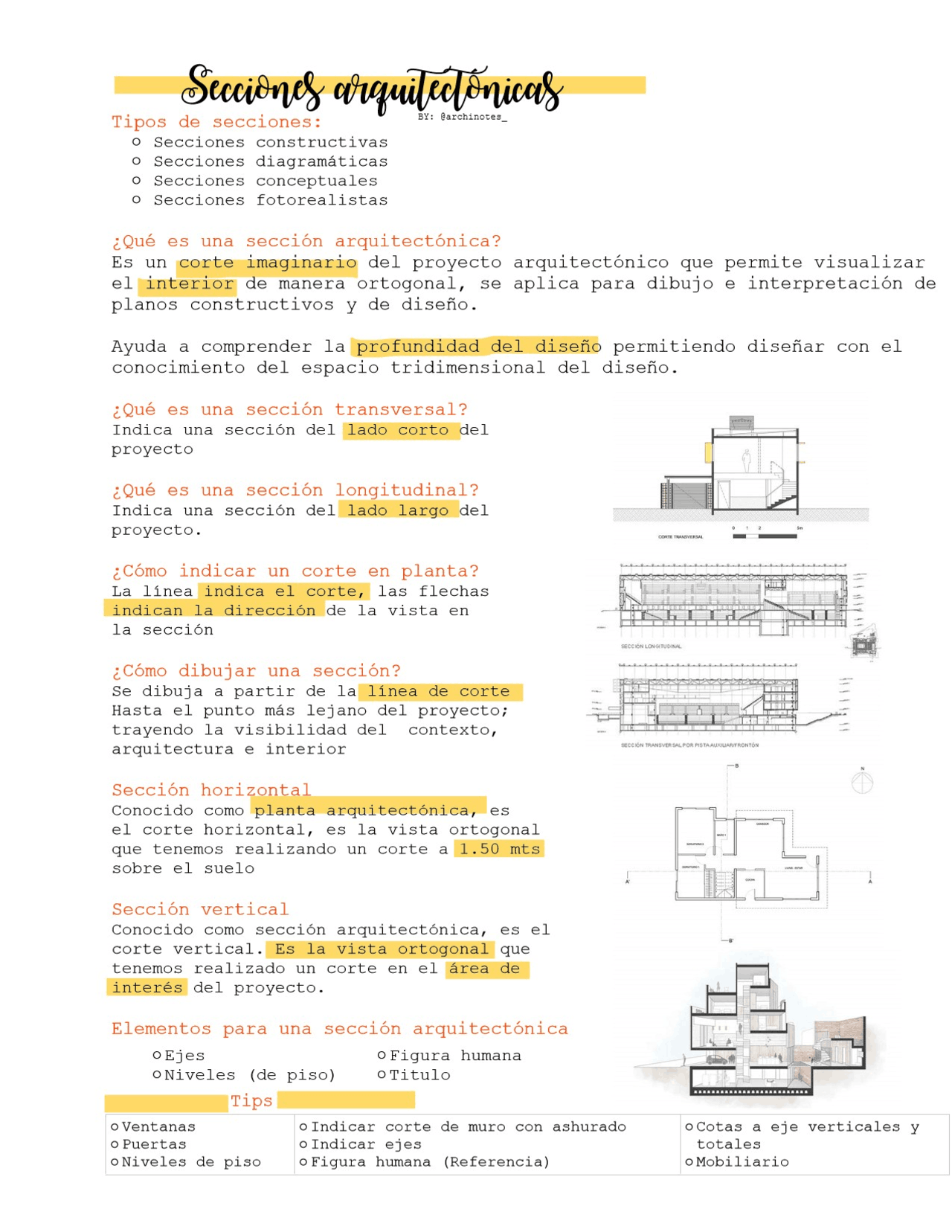

BY: farchinotes_ Tipos de secciones: O Secciones constructivas O Secciones diagramáticas O Secciones conceptuales O Secciones fotorealistas ¿Qué es una sección arquitectónica? Es un popa aesia del proyecto arquitectónico que permite visualizar el interior e manera ortogonal, se aplica para dibujo e interpretación de planos constructivos y de diseño. Ayuda a comprender la profundidad del diseño permitiendo diseñar con el conocimiento del espacio tridimensional del diseño. ¿Qué es una sección transversal? Indica una sección del lado corto del proyecto ¿Qué es una sección longitudinal? Indica una sección del del proyecto. se. ¿Cómo indicar un corte en planta? de la vista en la sección ¿Cómo dibujar una sección? Se dibuja a partir de la línea de corte Hasta el punto más lejano del proyecto; trayendo la visibilidad del contexto, arquitectura e interior Sección hori Conocido como es el corte horizontal, es la vista ortogonal que tenemos realizando un corte a sobre el suelo MEL Sección vertical Conocido como sección arquitectónica, es el corte vertical. ES "la vista ortogonal! que tenemos realizado un corte en el área de linterés del proyecto. Elementos para una sección arquitectónica oEjes oFigura humana ONiveles (de piso) OoTitulo A A] oVentanas oIndicar corte de muro con ashurado oCotas a eje verticales y oPuertas oIndicar ejes totales OoNiveles de piso oFigura humana (Referencia) oMobiliario
