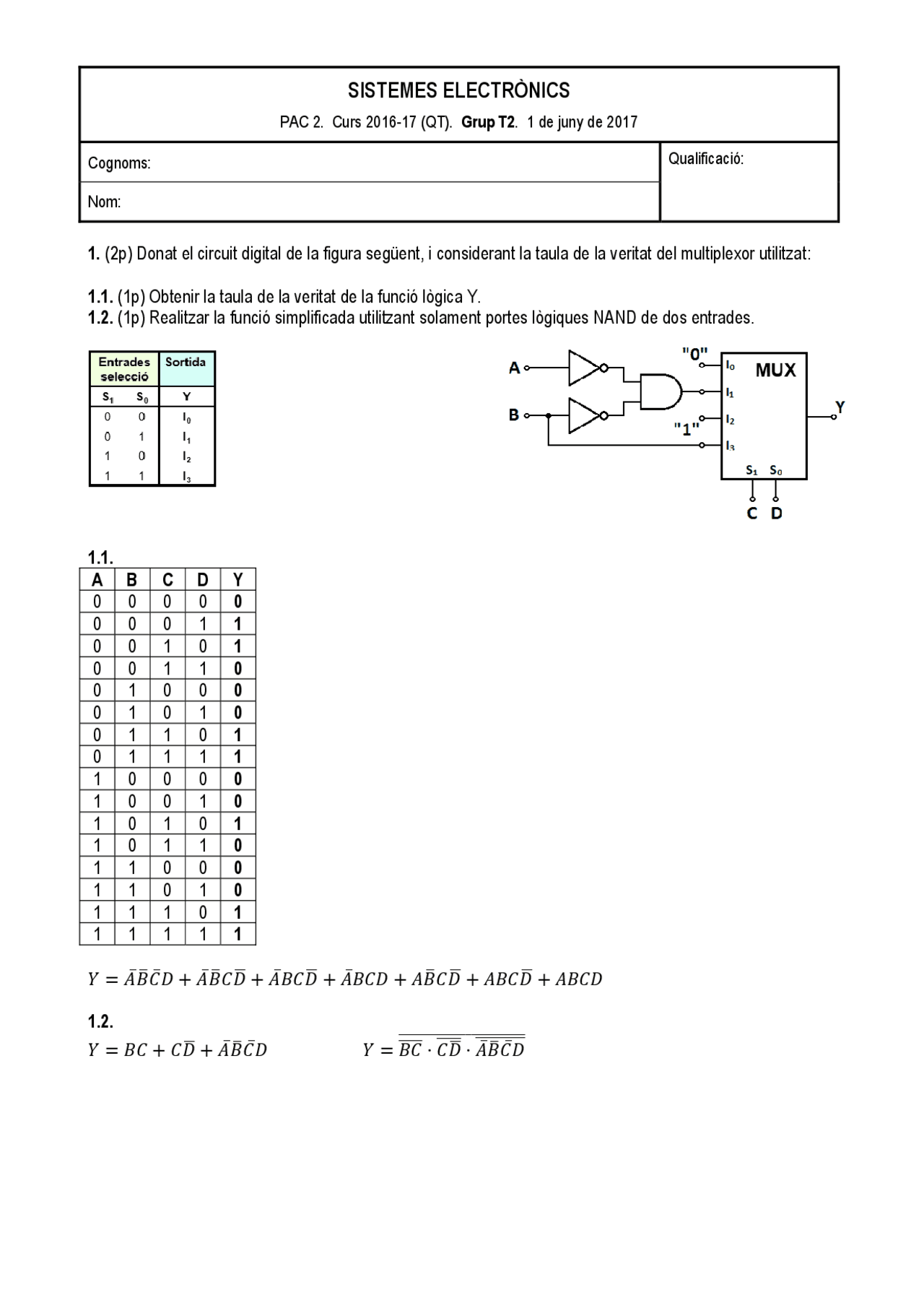

SISTEMES ELECTRÒNICS
PAC 2. Curs 2016-17 (QT). Grup T2. 1 de juny de 2017
Cognoms: Qualificació:
Nom:
1. (2p) Donat el circuit digital de la figura següent, i considerant la taula de la veritat del multiplexor utilitzat:
1.1. (1p) Obtenir la taula de la veritat de la funció lògica Y.
1.2. (1p) Realitzar la funció simplificada utilitzant solament portes lògiques NAND de dos entrades.
1.1.
A B C D Y
0 0 0 0 0
0 0 0 1 1
0 0 1 0 1
0 0 1 1 0
0 1 0 0 0
0 1 0 1 0
0 1 1 0 1
0 1 1 1 1
1 0 0 0 0
1 0 0 1 0
1 0 1 0 1
1 0 1 1 0
1 1 0 0 0
1 1 0 1 0
1 1 1 0 1
1 1 1 1 1






 



1.2.





pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Segundo Parcial (Solución) y más Apuntes en PDF de Ingeniería electrónica solo en Docsity!

SISTEMES ELECTRÒNICS

PAC 2. Curs 2016-17 (QT). Grup T2. 1 de juny de 2017

Cognoms: Qualificació:

Nom:

1. (2p) Donat el circuit digital de la figura següent, i considerant la taula de la veritat del multiplexor utilitzat:

1.1. (1p) Obtenir la taula de la veritat de la funció lògica Y. 1.2. (1p) Realitzar la funció simplificada utilitzant solament portes lògiques NAND de dos entrades.

A B C D Y

2. (2p) Donat el circuit digital de la figura següent, i suposant que l’estat inicial és Q A = Q B = 0.

Dibuixar el cronograma del circuit durant nou cicles de rellotge.

NOTA: Taules de la veritat d’algunes funcions bàsiques.

4. (2p) En el circuit de la figura, els dos Amplificadors Operacionals funcionen amb realimentació negativa i és poden considerar ideals amb tensions de saturació de valor ±15 V.

4.1. (0,5p) Determinar la seva funció de sortida. 4.2. (1p) Determinar la tensió i la corrent de sortida dels Amplificadors Operacionals si: Vi = 500 mV. 4.3. (0,5p) Demostrar que l’AO2 del circuit funciona amb realimentació negativa.

4.1. VO = -(8/3)· VI

4.2. VO1 = -0,667 V, VO2 = VO = -1,333 V, I O1 = -1,667 μA, I O2 = -1 mA

5. (2p) En el circuit de la figura, l’Amplificador Operacional és pot considerar ideal amb tensions de saturació de valor ±12 V.

5.1. (1p) Representar la seva funció de sortida. 5.2. (0,5p) Determinar el valor de les tensions llindars del comparador ( VTH i VTL ) i quina és la seva histèresis ( h ). 5.3. (0,5p) Representar aproximadament la tensió de sortida del circuit si: Vi(t) = 5·cos(200π·t) V

5.1. Comparador amb histèresis no inversor amb VTH = 6 V i VTL = 3 V
