SEGURIDAD INDUSTRIAL Y
PREVENCION DE RIESGOS
ALUMNA
DSI-02
Briana Damaris Anco Alvarado
IV SEMESTRE
1077777@senati.pe

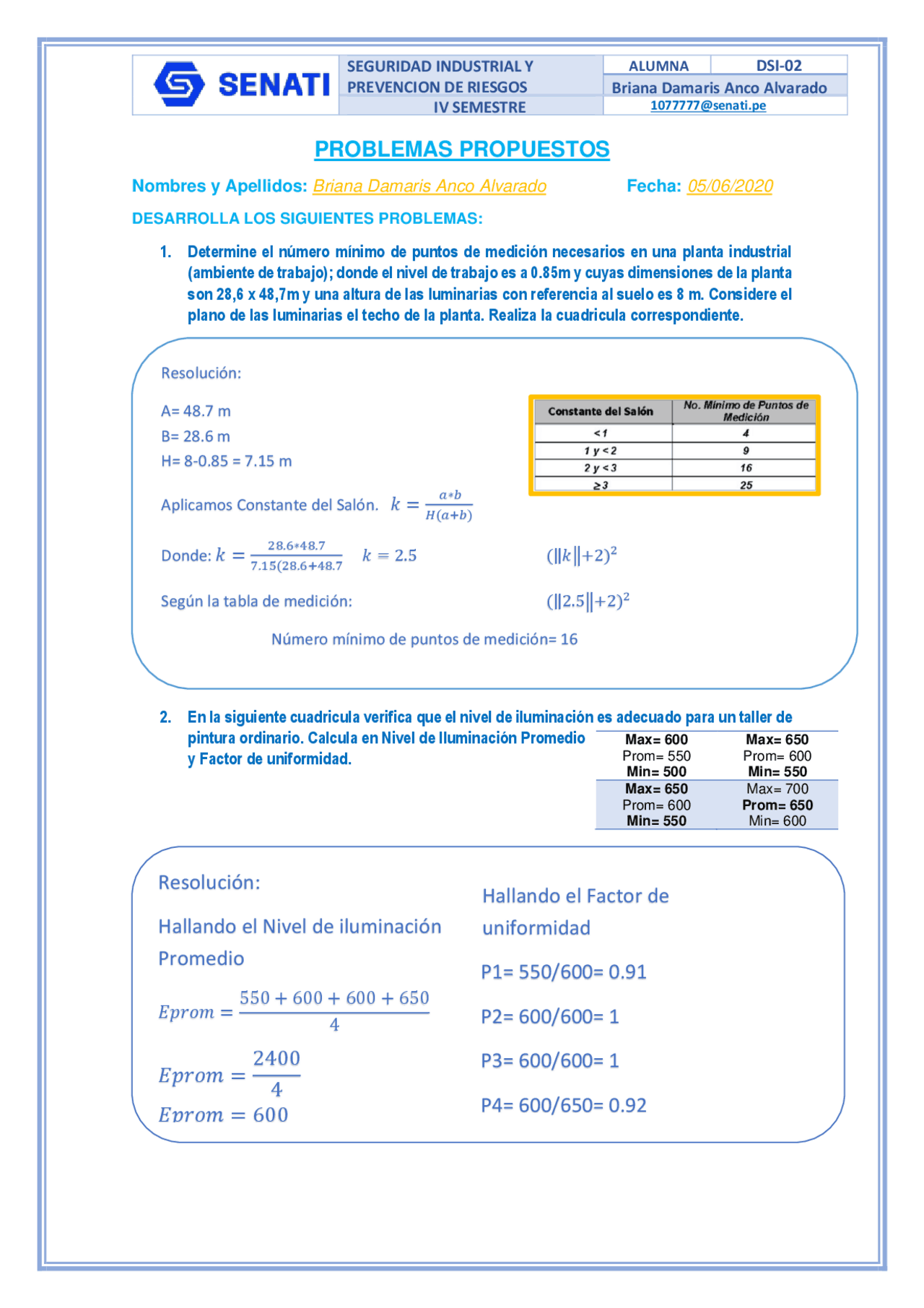

PROBLEMAS PROPUESTOS
Nombres y Apellidos: Briana Damaris Anco Alvarado Fecha: 05/06/2020
DESARROLLA LOS SIGUIENTES PROBLEMAS:
1. Determine el número mínimo de puntos de medición necesarios en una planta industrial
(ambiente de trabajo); donde el nivel de trabajo es a 0.85m y cuyas dimensiones de la planta
son 28,6 x 48,7m y una altura de las luminarias con referencia al suelo es 8 m. Considere el
plano de las luminarias el techo de la planta. Realiza la cuadricula correspondiente.
2. En la siguiente cuadricula verifica que el nivel de iluminación es adecuado para un taller de
pintura ordinario. Calcula en Nivel de Iluminación Promedio
y Factor de uniformidad.
Max= 600
Prom= 550
Min= 500
Max= 650
Prom= 600
Min= 550
Max= 650
Prom= 600
Min= 550
Max= 700
Prom= 650
Min= 600
Resolución:
A= 48.7 m
B= 28.6 m
H= 8-0.85 = 7.15 m
Aplicamos Constante del Salón. 𝑘 = 𝑎∗𝑏
𝐻(𝑎+𝑏)
Donde: 𝑘 = 28.6∗48.7
7.15(28.6+48.7 𝑘 = 2.5 (ԡ𝑘ฮ+2)2
Según la tabla de medición: (ԡ2.5ฮ+2)2
Número mínimo de puntos de medición= 16
Resolución:
Hallando el Nivel de iluminación
Promedio
𝐸𝑝𝑟𝑜𝑚 =550 +600 +600 +650
4
𝐸𝑝𝑟𝑜𝑚 = 2400
4
𝐸𝑝𝑟𝑜𝑚 = 600
P1= 550/600= 0.91
P2= 600/600= 1
P3= 600/600= 1
P4= 600/650= 0.92
Hallando el Factor de
uniformidad
