este es un informe tecnico del semillero de automatools que consiste en explicar el funcionamiento de un calibrador de termometros
Tipo: Tesis
1 / 14
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

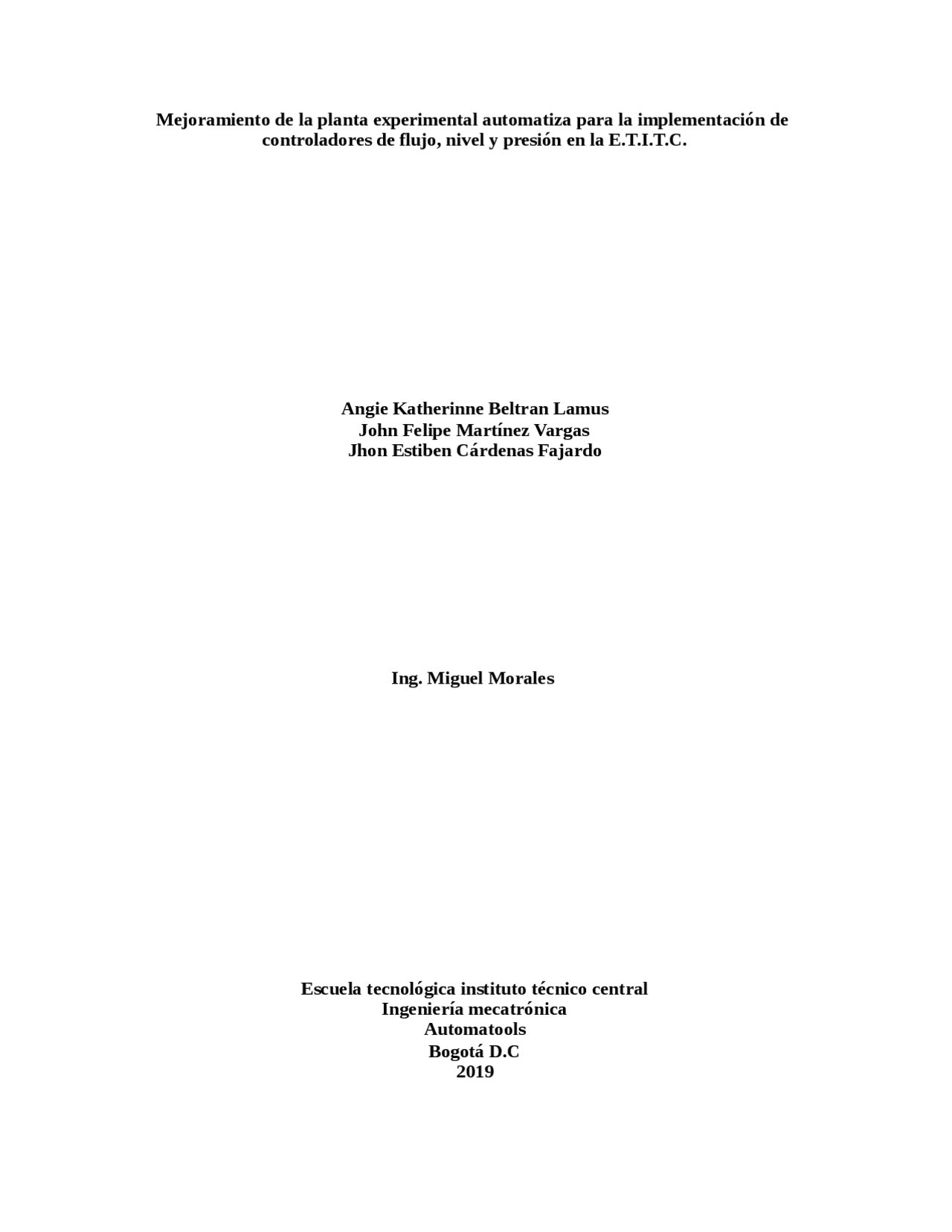

Mejorar la planta experimental automatiza para la implementación de controladores de flujo, nivel y presión en la E.T.I.T.C.
Ante la necesidad de repotenciar el funcionamiento de la planta experimental automatiza para la implementación de controladores de flujo, nivel y presión en la E.T.I.T.C, el semillero Automatools se vio en la necesidad de realizar una mejora, sabiendo que la tubería del sistema no era la más óptima y que la válvula en la posición no estaba realizando la función adecuada, además de lo anterior mencionado se necesitaba implementar el sensor de flujo de agua F50 Micro- hidrogenerador.
Ante ello, se propusieron mejoran para la tubería del llenado del tanque, adecuación del sensor de flujo y la implementación de control por medio de la interfaz arduino- labview que permitiera controlar un variador de velocidad para la bomba.
La turbina es un elemento esencial de un hidrogenerador ya que este permite convertir la energía cinética del agua en energía mecánica que puede ser aprovechada por el generador para producir electricidad a partir de este movimiento el cual resulta muy útil a la hora de conocer el consumo de líquido. Este sensor se instala en la línea del agua, y utiliza un sensor de efecto Hall.
Sirve para medir la cantidad de líquido que se ha movido a través de él. El aspa del sensor tiene un pequeño imán atado, y hay un sensor magnético de efecto Hall, en el otro lado del tubo de plástico se puede medir la cantidad de vueltas del aspa de viento que ha hecho a través de la pared de plástico. Este método permite que el sensor permanezca seguro y seco.
El sensor mostrado en la ilustración 1 cuenta con tres cables: rojo (voltaje de alimentación de 5 a 18 V), negro (a tierra) y amarillo (salida de impulsos de efecto Hall). Al contar los pulsos de la salida del sensor, puede seguir fácilmente el movimiento del fluido: cada pulso es de aproximadamente 2.25 mililitros.
Teniendo en cuenta que esto no es un sensor de precisión, y la frecuencia del pulso varía un poco dependiendo de la velocidad de flujo, la presión del fluido y la orientación del sensor. Se necesitará una cuidadosa calibración si se requiere más que un 10 % de precisión.
A continuación, se mostrarán las características más relevantes del Sensor de Flujo de Agua
F50 Micro-hidrogenerador:
De acuerdo con la ficha técnica suministrada por los estudiantes del semillero Automatools
se tienen que
Ac�vidades Julio Agosto Semana 1 Semana 2 Semana 3 Semana 4 Semana 1 Semana 2 Semana 3 Semana 4 Revisión mecánica
x
Revisión hidráulica
x x
Ajustes x x Cambios Mecánicos
x x
Revisión eléctrica x x Ajustes x x Pruebas sin Módulo (solo) Instalación Módulo Ajuste cableado Programación x Calibración Módulo Pruebas con Módulo (solo) Prueba Planta Entrega
Ac�vidades Sep�embre Octubre Semana 1
Semana 2
Semana 3
Semana 4
Semana 1
Semana 2
Semana 3
Semana 4 Revisión mecánica Revisión hidráulica Ajustes Cambios Mecánicos Revisión eléctrica Ajustes Pruebas sin Módulo (solo)
x x x
Instalación Módulo
x x
Ajuste cableado x x Programación x x Calibración Módulo
x x
Si se desea garantizar un correcto funcionamiento de la planta con una medición precisa de
los sensores se sugiere verificar los siguientes aspectos:
