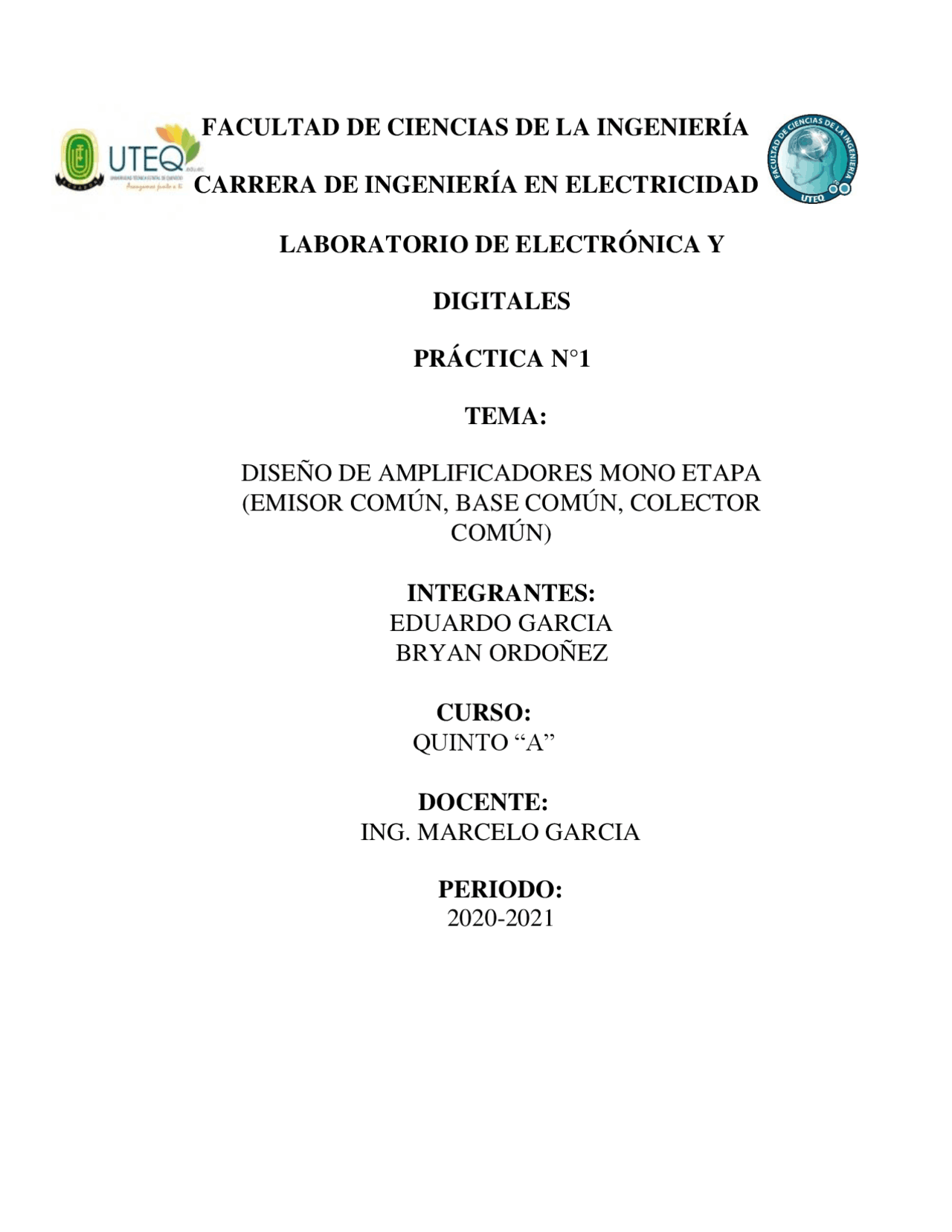

La simulacion y funcionamiento de un emisor comun
Tipo: Apuntes
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
configuración de Emisor Común, Base Común, Colector Común utilizando un TBJ.
Polarización de emisor común
1.-Tiene al emisor como terminal común, o tierra, ante una señal de Ca. 2.-Tienen una alta ganancia de voltaje. 3.-Tienen alta ganancia de corriente. 4.-Utiliza un divisor de voltaje y capacitores de acoplamiento C1 Y C3 en la entrada y salida y un capacitor de puenteo C2, del emisor a tierra. 5.-La señal de entrada, Vent está acoplado capacitivamente del colector a la carga. 6.-La salida amplificada está desfasada 180° con respecto a la entrada. 7.-Tiene una alta impedancia de entrada
El amplificador de base común es usado normalmente como un buffer de corriente o amplificador de voltaje. En esta configuración la entrada se aplica al terminal emisor del transistor bipolar o BJT y la salida se obtiene del terminal colector.
La base es común a la entrada y a la salida y se conecta a tierra a través del condensador C1. Esta configuración se encuentra en amplificadores alta frecuencia, también es utilizado como buffer de corriente ya que la ganancia de corriente es aproximadamente unitaria.
Otro tipo de configuración básica de un transistor es la de colector común. A esta configuración se la suele llamar seguidor de emisor. Con este tipo de circuitos no vamos a conseguir una amplificación de tensión, pero son muy buenos amplificadores de la corriente y de ahí viene su utilidad. La entrada de señal se produce por la base y la salida por el emisor, en vez de por el colector como en el resto de los circuitos. El terminal común para la entrada y la salida es el colector,
Esta configuración consiste en la conexión de una resistencia Rl al final del circuito, pero en consecuencia se perdió la ganancia del circuito. FORMA DE LA ONDA EN EL OSCILOSCOPIO
La seña de salida de color rojo, pierde ganancia respecto a la señal azul de entrada esto debido a la configuración que establecimos.
IC 53.84mA IB 6.73Ua IE 53.84mA VB 4.64V VC 200V VE 3.94V VCE - 190V
En el diseño del amplificador base común, para obtener una mejor salida no se conectó una resistencia al final esto es para no distorsionar la señal de salida. FORMA DE LA ONDA EN EL OSCILOSCOPIO
Esta configuración permite que se pueda regular la ganancia del circuito sim embargo existe una distorsión debido a los armónicos VALORES DC DEL CIRCUITO IC 6.98uA IB 872.89uA IE 6.98uA VB 0.71V VE 5.72mV VCE 12V
➢ Se pudo simular el circuito estableciendo los parámetros de manera correcta. ➢ Se analizó el comportamiento de la onda de Vo (señal de Voltaje de salida) respecto al de Vi (Voltaje de entrada) y se notó una elevación, no obstante, la señal Vo presentó pequeñas distorsiones. ➢ El montaje del circuito se pudo realizar con éxito, haciendo uso del diagrama del diseño del circuito. ➢ Las mediciones realizadas con el instrumento de medición(multímetro), concretamente se eligió la sección de Voltímetro, tuvieron un pequeño cambio respecto a la simulación, esto se da porque los cálculos teóricos solo representan aproximaciones de la experimentación.
♦ Verificar que el diseño del circuito sea entendible para el experimentador. ♦ Las conexiones en el montaje deben estar correctas, caso contario el circuito no funcionará. ♦ Manipular de manera correcta el instrumento de medición REFERENCIAS (Huxley, 1825) (FACIL, (1825-1895).)
